物流機器

多彩なサイズにジャストフィット
約1,500種類ものコンテナのサイズにジャストフィットするドーリーです。
荷受から運ぶ、そのまま陳列・保管


■間口×奥行方向共に100mmまで調整可能です。
■10mmピッチで○穴があいています。
■10mm間隔で伸縮調整が自在にできます。
■サイズパターンは約1,500種類
■着脱ハンドルもあります。（10ページ参照）
■連結もできます。（10ページ参照）

　

〈寸法表の見方〉
寸法表より、積載物の外形寸法が間口・奥行共に当て はまる寸法の品番をお選び下さい。
例えば、コンテナの外形寸法が36mm×530mmの場合、寸法表から、間口×奥行共に合うサイズは「M198TC-103N」 となります。


M198TC-102Nの場合の最小組立時と最大組立時の比較写真です。
組立時、最小から最大まで10mmピッチでサイズ変更ができるため、コンテナ等のサイズにジャストフィットします。

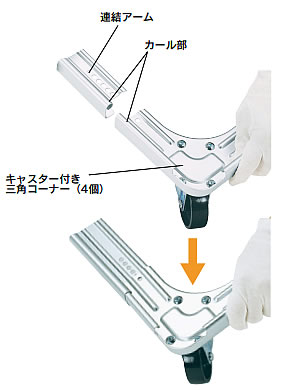

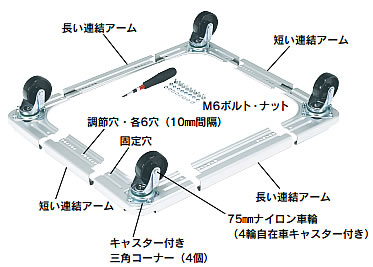

■組み立てが簡単にできます。
写真のようにキャスター付き三角コーナーのカール部を連結アームのカール部の内側に差し込み連結します。
カール部がレールになるため、 組立易く、また大きな強度保持力となっていて丈夫です。




■伸縮自自在



〈寸法表の見方〉
寸法表から積載コンテナのタテ×ヨコの外形寸法に合う品番をお選び下さい。
例えば、積載コンテナの外形寸法が366mm×530mmの場合、タテ×ヨコ共に合うサイズは「M198TC-103N」となります。
※タテ寸法・ヨコ寸法共10mm間隔で最大100mmまでサイズ変更が自在にできます。

★合板の使用で 缶ケースは2列積載ができます。
★写真はキ 「M198TC-103N」を使用しています。（組立寸法：タテ404mm×ヨコ554mm）



■店舗・倉庫の有効利用ができます。
1．先入れ・先出しがスムーズにできます。
2．荷受けから、運ぶ・そのまま陳列・保管、商品の積み替えの手間がかかりません。
3．コンパクトでスペース効率が高いため、車に積んでの配達も効果的にできます。

使った場合の店舗及び倉庫での陳列・保管の図解です。


■専用ハンドルもあります。

品番	品名
M198TCM-1N	専用ハンドル
M198TCT-1N	連結ジョイント

品　　番	品　　名	価　　格
M198TCM-1N	専用ハンドル	7,040円 (税込)
M198TCT-1N	連結ジョイント	880円 (税込)

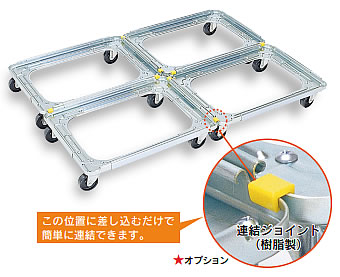

■連結ジョイントを使うと簡単に タテ・ヨコ・四方と自在に連結できます。


■仕様

材質	スチール製（キャスター付き三角コーナー・連結アーム） 三価クロムメッキ仕上げ
標準使用キャスター	φ75mmナイロンキャスター（4輪自在車付き）

※ストッパー付きキャスターもあります。（1台に2個付き又は4個付きを選択）
※φ75mm・ φ100mm・φ125mmゴムキャスターもあります。
※φ125mmウレタンキャスターもあります。


■タイプ

M198TC-102N	M198TC-103N
M198TC-104N	M198TC-203N
M198TC-204N

■仕様

品番	寸法表(mm)	均等耐荷重	質量
M198TC-101N	(310～410)×(310×410)	200kg	3.2kg
M198TC-102N	(310～410)×(410×510)		3.4kg

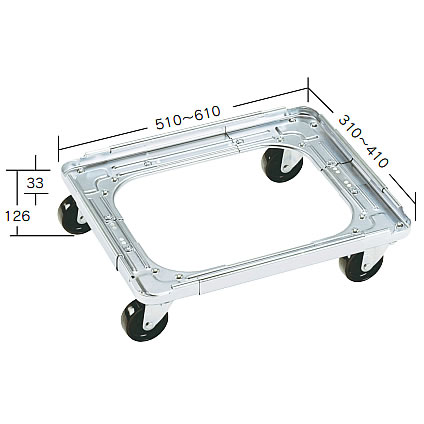

M198TC-103N	(310～410)×(510～610)		3.6kg

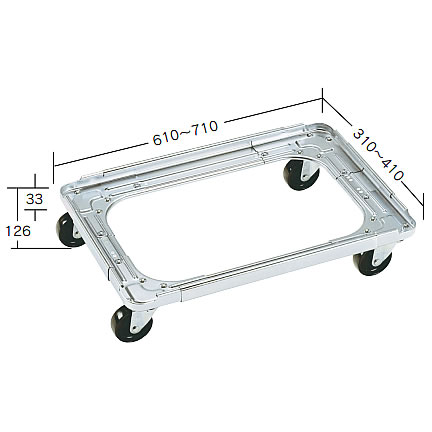

M198TC-104N	(310～410)×(610～710)		3.8kg
M198TC-202N	(410～510)×(410～510)		3.6kg

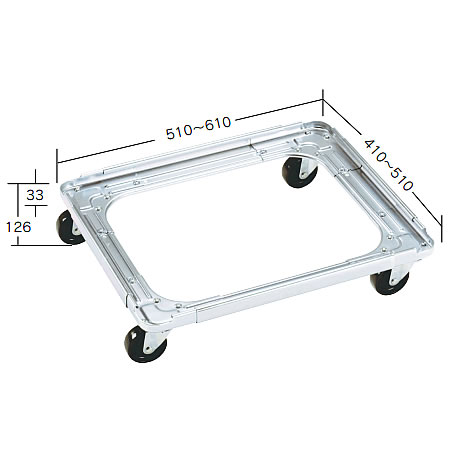

M198TC-203N	(410～510)×(510～610)		3.8kg

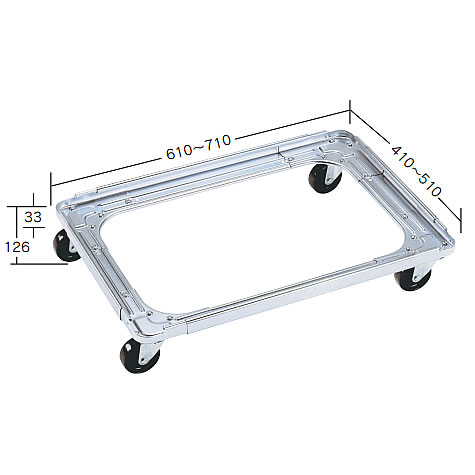

M198TC-204N	(410～510)×(610～710)		4.0kg
M198TC-303N	(510～610)×(510～610)		4.0kg
M198TC-304N	(510～610)×(610～710)		4.2kg
M198TC-404N	(610～710)×(610～710)		4.4kg

●材質：スチール製（キャスター付き三角コーナー・連結アーム）三価クロムメッキ仕上げ
●標準使用キャスター：φ75 ㎜ナイロンキャスター（四輪自在車付き）
●オプションでストッパー付きキャスターもあります。（1台に2個付き 又は 4個付きを選択できます。）
●φ75 mm・φ100 mm・φ125 mmしずかるスーパーベアリング入りゴム車・ φ125 mmウレタンキャスターも選択できます。（オプション）
●連結ジョイントによりタテ・ヨコ共、何台でも連結することができます。
●着脱式ハンドル「品番：M198TCM-1N」もあります。

品　　番	品　　名	価　　格
M198TC-101N	伸縮スチールコンテナ平台車	Mail
M198TC-102N	伸縮スチールコンテナ平台車	12,760円 (税込)
M198TC-103N	伸縮スチールコンテナ平台車	13,200円 (税込)
M198TC-104N	伸縮スチールコンテナ平台車	11,770円 (税込)
M198TC-202N	伸縮スチールコンテナ平台車	14,300円 (税込)
M198TC-203N	伸縮スチールコンテナ平台車	13,970円 (税込)
M198TC-204N	伸縮スチールコンテナ平台車	14,410円 (税込)
M198TC-303N	伸縮スチールコンテナ平台車	15,400円 (税込)
M198TC-304N	伸縮スチールコンテナ平台車	15,840円 (税込)
M198TC-404N	伸縮スチールコンテナ平台車	16,390円 (税込)
