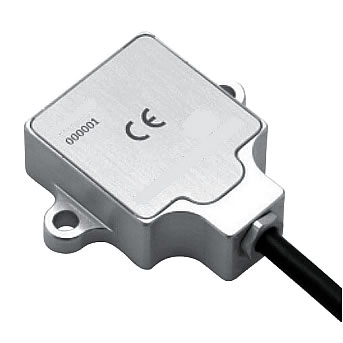

二軸角度センサー(±25°)

商品番号:M193SPS-25AG

販売価格:40,150円(税込)

数量:



2軸±25度傾斜計は、MEMSタイプの高精度傾斜計です。
サイズも小型で使いやすく、設置が容易です。
角度範囲が、±25°ま で範囲で計測できます。
建機や構造物のモニターなどに最適です。
水平での静的使用の場合、非常に安定しております。


最新の精密MEMSセンサーを使い、傾斜による静電変化の導電率を角度として捉えるセンサーである。
センサーそのものが原理的及び構造に長期間厳しい環境に耐えるものとして設計されている防護構造IP67に適合したケースに収容され、耐衝撃性にもすぐれている。
M193SPS-25AGは最新の技術を使ってリニアリティーと温度補正を行って広い温度範囲で高精度を保っている。

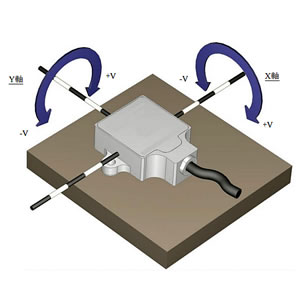

M193SPS-25AGはXY2軸の傾斜値を同時に出力する。

品  番 品  名 価  格
M193SPS-25AG 二軸角度センサー(±25°) 40,150円 (税込)

■特徴
●最新のMEMS技術
●長期間の耐久性
●耐衝撃性
●簡単使用
●低価格
●防護構造にすぐれている
●超小型である


■ケーブル出力
1 Y出力 緑
2 X出力 黄
3 GND 青
4 電源 赤

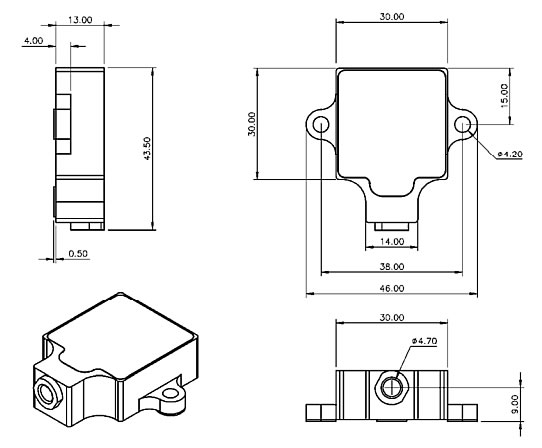

■外形寸法



■仕様
品番? M193SPS-25AG
測定範囲 ±25°
2軸
精度(@20℃) ±0.07°
精度(@-10~+60℃温度変化有) ±0.2°
0°偏り誤差 ±0.03°
温度特性(@0°) ±0.0015°/℃
温度特性(感度) ±0.0030%/℃
出力 アナログ電圧 0.5-4.5V
水平出力 2.5V
分解能 約0.001°
アナログ電圧出力 0.5V~4.5V(0°=2.5V)
感度 80mV/° ±0.06°(@20℃)
使用温度 約-40℃~+85℃
防護等級 IP-67 アルミニューム
応答周波数 1Hz 標準
電源電圧 +9V~+30VDC
ケーブル シールド付4芯 2000mm
質量 約90g(ケーブル含む)
寸法 W43.5×D46×H13.5 mm
耐震性 (実証値2回) 約5G 5~5000Hz 12min
耐衝撃性 5,000G @0.5sec
RoHS指令・REACH規制対応
