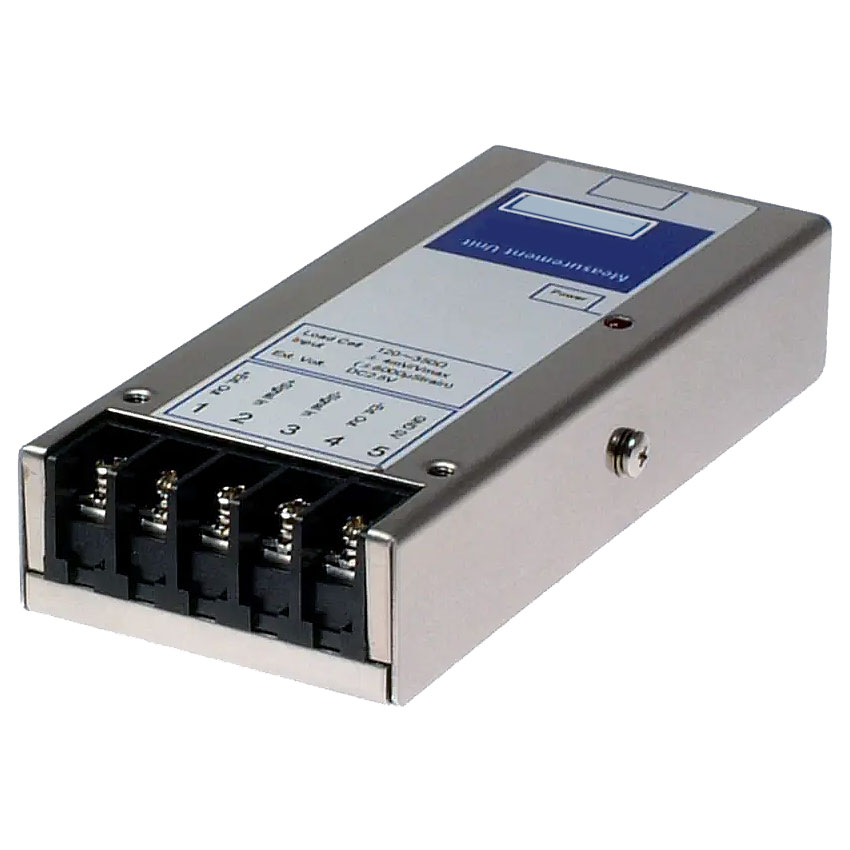

ロードセル、非回転式トルクセンサ、ブリッジ式圧力センサ用変換器、パソコンにつなぐだけで楽々測定記録
※ロードセル及びセンサー用ケーブルは付属しておりません。
■特長
●USBで簡単接続
パソコン標準のUSBにて接続。電源は全てパソコンから供給、取り扱いが非常に簡単です。
●センサ入力絶縁
ロードセル、非回転式トルクセンサ、ブリッジ式圧力センサ等の接続部と計測制御部とが電気的に完全に絶縁してあり、安心して接続が出来ます。
●アプリケーションソフト付でどなたでも即測定開始です。
●ブリッジ用電源容量が大きくなり350Ωロードセル4個まで並列(87Ω）可能です。
●RoHS指令対応とともに完全絶縁方式となり、安全かつ同相雑音が大幅に除去されるなど諸性能が向上しました。
■技術情報
M185USB-S01LC2ZTに適合するロードセルの判断について
御使用予定のロードセルのメーカー名と型式番号、あるいは主要な規格として入出力抵抗値(例えば 350Ω)、定格容量(例えば 500kgf)、定格出力(例えば
1mV/V)をメールまたはFAXでお知らせいただければ、使用可能かお調べいたします。
■仕様
| 適合ロードセル |
350Ωブリッジを4個まで並列(87Ω)可能 |
| 入力端子 |
M3ネジ、5P端子台 |
| ブリッジ用電源 |
約2.5V/30mA max（内装） |
| インターフェース |
USB1.1（USB2.0フルスピード） |
| 入力数 |
1点 |
| 接続台数 |
4台まで（内部スイッチでID選択、HUBが必要） |
| 測定レンジ |
±4mV/V |
| 感度精度 |
±0.04％（3mV/Vレンジにて） |
| ゼロ点のばらつき |
0.0005mV/V（実効値相当）
（100回の平均値を100回とった時の値） |
| 温度ドリフト |
オフセット |
約±0.1％FS/℃ |
| 利得 |
約±0.001％/℃ |
| 測定タイミング |
10msec（最速）～ |
| 使用温度範囲 |
5～45℃ |
| 消費電流 |
約80mA（350Ωブリッジ式センサ接続時） |
| サイズ |
（H）21.5×（幅）47×（奥行）106mm（突起部含まず） |
| 重量 |
約136g（ケーブル含まず） |
| 付属品 |
本体、USBケーブル1m×1本、
端子用透明アクリルカバー及止ビス、透明ゴム脚 |
※ロードセル及びセンサー用ケーブルは付属しておりません。

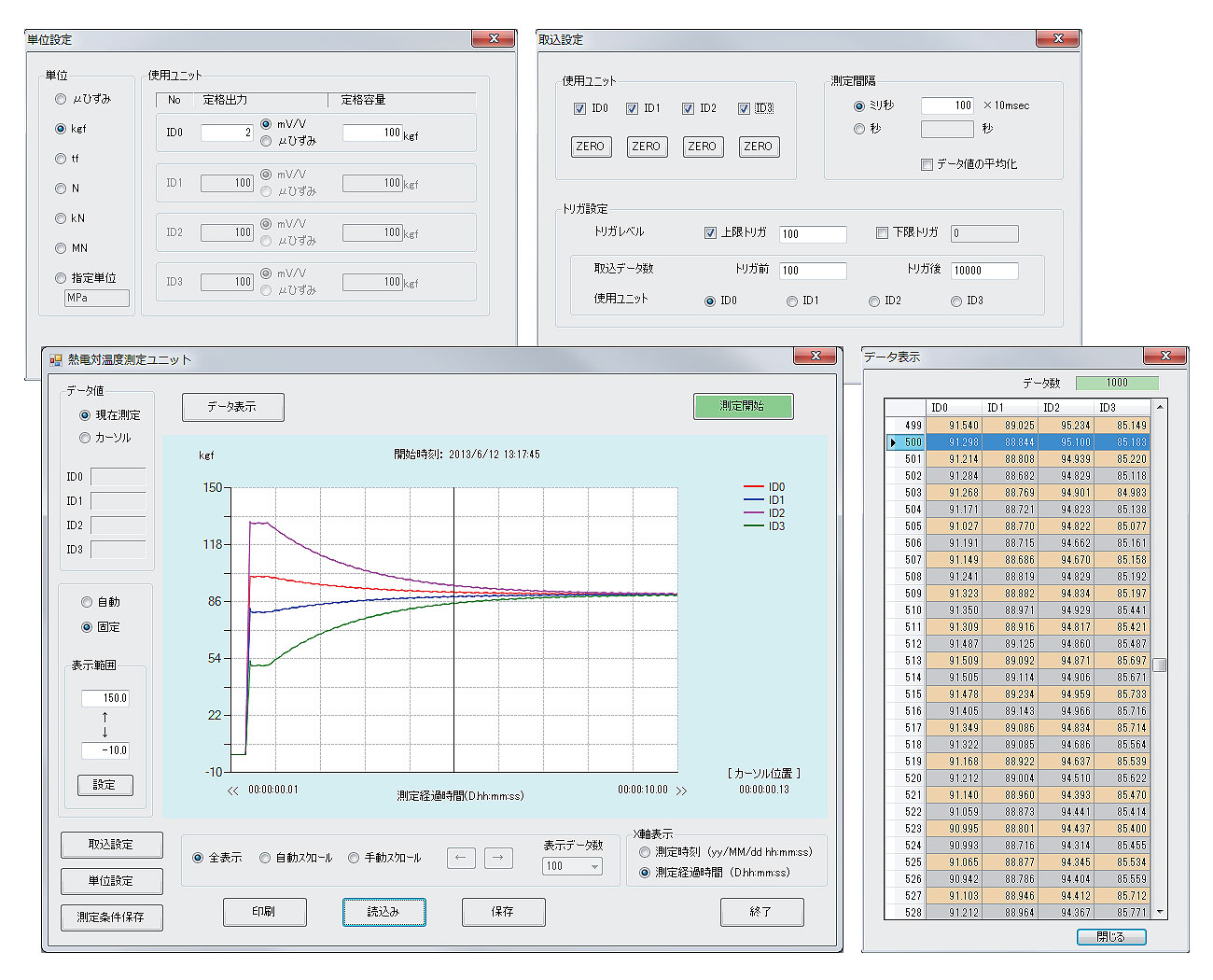

■アプリケーションソフト画面
※ソフトウェアはメーカーホームページからダウンロード可能です。
