安定した吸引力で検知管・活性炭チュ-プ・シリカゲルチュ-プを吸引可能!
・動作音が気にならない静音設計
・吸引流量・吸引時間・積算流量を同時表示
■特長
●用途に合わせて選べる2つの運転モード
タイマーモードでは50～500mL/min、定体積モードでは10～500mL/minの流量設定が可能。定体積モードは、10～49mL/minに設定した場合、50mL/minで間欠サンプリングを行います。
＜間欠サンプリングの例＞
定体積モードを選択し、吸引流量を10mL/min、積算流量を0.1Lと設定した場合、サンプリングをスタートすると、流量50mL/minで約12秒吸引後、ポンプが約48秒一時停止をします。（1分間に吸引したトータル流量が10mLに達するまで吸引し、その後一時停止します。）
設定した積算流量0.1Lに達するまで、流量50mL/minでの約12秒の吸引と約48秒の一時停止を繰り返し、約10分かけて吸引します。
●定流量機能により、負荷変動による流量変化を自動制御
●吸引流量・吸引時間・積算流量を同時表示し、画面を切り替えず一目で確認可能
●動作音が気にならない静音設計
●自動スタート機能で設定時間後にサンプリング開始
●プログラムモードでサンプリング条件を事前に5つ登錄可能
●瞬時流量・積算流量を20℃または25℃の値に自動補正（任意設定）
●オプションのリチウムイオン充電池と乾電池の自動切り替えで、最大110時間使用可能
（リチウムイオン充電池90時間＋乾電池20時間／活性炭チューブ(M176SP-611FTG-TB25820)使用時、吸引流量200mL/min）
●三脚への取り付けやベルト装着にも対応し、定点測定から個人サンプリングまで幅広く活用できます。
■各部説明
①設定したモ-ド(タイマモ-ド・定体積を-ド)の表示が分かりやすい
②吸引流量・吸引時間・積算流量は見やすい同時表示。画面を切り替えず一目で確認可能。
③サンプリング中は二つの緑色のランプが交互に点滅。離れた場所からでも、ポンプの稼動を確認可能。
④オプションのリチウムイオン充電池と乾電池の両方を使用可能。
リチウムイオン充電池が無くなった場合、自動的に乾電池に切り替ります。
最大連続使用時間は110時間（リチウムイオン充電池充電池90時間＋乾電池20時間）（活性炭チューブ258-20使用時、吸引流量200mL/min）
■仕様
| 設定モード |
タイマモード：設定時間（1分～30時間）で自動停止
定体積モード：設定体積（0.01～900L）で自動停止 |
| 設定流量範囲 |
タイマモード：50～500mL/min
定体積モード：10～500mL/min
（10～49mL/minについては吸引流量50mL/minでの間欠サンプリング） |
| 定流量使用範囲 |
10～49mL/min：0.0～5.0kPa 300mL/min：0.0～23.0kPa
50mL/min：0.0～40.0kPa 400mL/min：0.0～16.0kPa
100mL/min：0.0～37.0kPa 500mL/min：0.0～10.0kPa
200mL/min：0.0～30.0kPa |
| 表示部 |
液晶デジタル表示（バックライト付）、瞬時流量表示：0～600mL/min
積算流量表示：0.000～999.9L、吸引時間表示：0～99時間59分 |
| 構造・機能 |
定流量機能（設定流量維持回路内蔵）
自動スタート機能、ダイヤフラム式吸引ポンプ
プログラムモード（吸引条件の事前登録機能、5件） |
| 瞬時流量精度 |
50～500mL/min：±5% |
| 積算流量精度 |
設定流量50～500mL/min：±5%
＜定体積モードのみ＞
設定流量10～49mL/min：±（2.5×吸引時間［分］）mL |
| 使用環境条件 |
温度：0～40℃ 湿度：10～90%RH（結露なきこと） |
| 電源 |
単3形アルカリ乾電池またはニッケル水素電池2本
専用リチウムイオン充電池（オプション） |
| 連続使用時間 |
単3形アルカリ乾電池：約20時間（200mL/min、2kPa、25℃）
リチウムイオン充電池（オプション）：約90時間(200mL/min、2kPa、25℃) |
| 寸法 |
約80 (W)×40 (D)×126 (H)mm |
| 重量 |
約280g（電池含む） |
| セット内容 |
本体、単3形アルカリ乾電池2本、検知管アダプタ、チップホルダ、
防塵フィルタ5枚、取扱説明書 |
■オプション
●製品アクセサリー
| M176SP-611FTG-70LB |
M176SP-611FTG-TRPD |
 |
 |
| M176SP-611FTG-PLT2 |
 |
 |
| M176SP-611FTG-30BC |
M176SP-611FTG-730SH |
 |
 |
| M176SP-611FTG-220CR |
M176SP-611FTG-14TC |
 |
 |
| 品番 |
品名 |
用途・説明 |
| M176SP-611FTG-70LB |
リチウムイオン充電池セット |
長時間使用を可能にする充電池セット。
充電器付き |
| M176SP-611FTG-TRPD |
ガス採取装置用
三脚スタンド |
装置を固定し、希望する高さでサンプリング
可能 |
| M176SP-611FTG-PLT2 |
三脚取付プレート |
2台のガス採取装置を1本の三脚に取り付け
可能 |
| M176SP-611FTG-30BC |
ベルト装着ケース |
装置を身体に装着して個人サンプリングが
可能 |
| M176SP-611FTG-730SH |
捕集管ホルダ |
捕集管をセットし、作業者に装着するための
ホルダ |
| M176SP-611FTG-220CR |
カバーゴム |
検知管先端によるケガを防止するゴム管。
20個入り |
| M176SP-611FTG-14TC |
検知管保護カバー |
検知管の安定性を高め、破損やケガを防止 |
■固体捕集管
活性炭やシリカゲルといった捕集剤をガラス管に充填した固体捕集管は、様々な環境での有害ガス捕集に用いられます。
試料の捕集は、チューブの両端を折り取り、吸引ポンプに接続して行ないます。
捕集後は溶媒で抽出し、ガスクロマトグラフ法により定量します。
| 品番 |
タイプ |
層 |
充填量
(mg) |
寸法
(mm) |
入数
(本) |
有効期間
(月) |
| M176SP-611FTG-TB251A20 |
ヤシガラ活性炭 |
2 |
100/50 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB251S220 |
ヤシガラ活性炭 |
1 |
150 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB25820 |
球状活性炭 |
2 |
100/50 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB258A20 |
球状活性炭 |
2 |
400/200 |
7.0×105 |
20 |
60 |
| M176SP-611FTG-TB258S220 |
球状活性炭 |
1 |
150 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB252S20 |
シリカゲル |
2 |
400/200 |
7.0×105 |
20 |
60 |
| M176SP-611FTG-TB252S220 |
シリカゲル |
1 |
600 |
7.0×105 |
20 |
60 |
| M176SP-611FTG-TB252S320 |
シリカゲル |
2 |
150/75 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB252S420 |
シリカゲル |
1 |
300 |
5.6×100 |
20 |
60 |
| M176SP-611FTG-TB260SG |
臭化水素酸
含浸活性炭 |
2 |
100/50 |
5.6×100 |
20 |
24
(冷蔵庫保存) |
※本製品には「毒物及び劇物取締法」における劇物が含まれております。

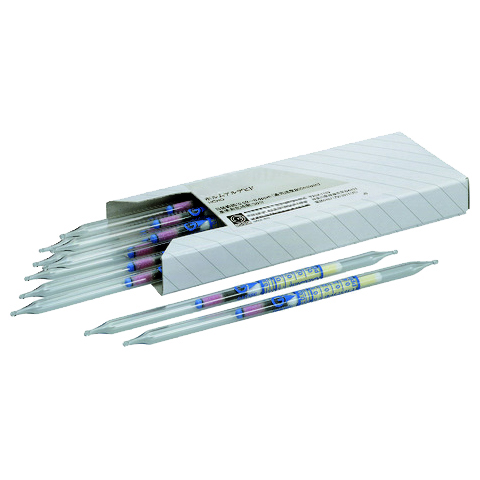

■検知管
| 品番 |
測定ガス |
測定範囲 |
目盛範囲 |
入数
(本) |
有効
期間
(月) |
備考 |
| 室内環境測定用 |
| M176SP-611FTG-DT91P |
ホルム
アルデヒド |
0.02～
1.44ppm |
0.02～
0.4ppm |
10 |
12 |
|
| M176SP-611FTG-DT91PL |
ホルム
アルデヒド |
0.01～
0.80ppm |
0.01～
0.20ppm |
10 |
12 |
|
| M176SP-611FTG-DT122P-Tol |
トルエン |
100～
7000μg/m3
|
100～
2500μg/m3
|
5 |
24 |
|
| M176SP-611FTG-DT122P-EB |
エチル
ベンゼン |
110～
2750μg/m3
|
- |
5 |
24 |
※1 |
| M176SP-611FTG-DT122P-Xyl |
キシレン |
540～
13500μg/m3
|
- |
5 |
24 |
※1 |
| M176SP-611FTG-DT127P |
p-ジクロロ
ベンゼン |
100～
3000μg/m3
|
100～
3000μg/m3
|
5 |
24 |
|
| M176SP-611FTG-DT9P |
二酸化
窒素 |
0.02～
0.20ppm |
0.02～
0.20ppm |
10 |
30 |
|
| 室内/作業環境測定用 |
| M176SP-611FTG-DT8TP |
塩素 |
0.05～
0.6ppm |
0.05～
0.6ppm |
10 |
30 |
※2 |
| 作業環境測定用 |
| M176SP-611FTG-DT191TP |
アクリロ
ニトリル |
0.2～
12.6ppm |
0.2～
3.0ppm |
5 |
24 |
|
| M176SP-611FTG-DT151TP |
アセトン |
25～800ppm |
25～800ppm |
10 |
27 |
※4 |
| M176SP-611FTG-DT113TP |
イソプロピル
アルコール |
20～400ppm |
20～200ppm |
10 |
36 |
|
| M176SP-611FTG-DT163TP |
エチレン
オキシド |
0.1～5ppm |
0.1～5ppm |
5 |
12 |
※4 |
| M176SP-611FTG-DT163TPM |
エチレン
オキシド |
1～50ppm |
1～50ppm |
5 |
12 |
※4 |
| M176SP-611FTG-DT131TP |
塩化ビニル |
0.2～9.6ppm |
0.2～3.0ppm |
10 |
36 |
|
| M176SP-611FTG-DT123TP |
キシレン |
2～80ppm |
2～80ppm |
5 |
24 |
|
| M176SP-611FTG-DT12TP |
シアン化
水素 |
0.3～9.0ppm |
0.3～4.5ppm |
10 |
12 |
|
| M176SP-611FTG-DT183TP-DMF |
N,N-
ジメチル
ホルムアミド |
0.5～30ppm |
0.5～15ppm |
10 |
24 |
|
| M176SP-611FTG-DT183TP-DMA |
N,N-
ジメチル
アセトアミド |
3～57.5ppm |
- |
10 |
24 |
※1
※2
※3 |
| M176SP-611FTG-DT133TP |
テトラクロロ
エチレン |
2.5～84ppm |
2.5～40ppm |
5 |
24 |
|
| M176SP-611FTG-DT132TP |
トリクロロ
エチレン |
1～33ppm |
1～15ppm |
5 |
24 |
|
| M176SP-611FTG-DT122TP |
トルエン |
2～80ppm |
2～80ppm |
5 |
36 |
|
| M176SP-611FTG-DT13TP |
二硫化
炭素 |
0.05～
2.4ppm |
0.05～
1.0ppm |
5 |
24 |
|
| M176SP-611FTG-DT17TP |
フッ化水素 |
0.05～
9.0ppm |
0.05～
3.0ppm |
10 |
30 |
|
| M176SP-611FTG-DT102TP |
ヘキサン |
2～80ppm |
2～80ppm |
10 |
36 |
|
| M176SP-611FTG-DT121TP |
ベンゼン |
0.1～
14.5ppm |
0.1～5ppm |
5 |
27 |
|
| M176SP-611FTG-DT91TP |
ホルム
アルデヒド |
0.01～
1.75ppm |
0.01～
0.50ppm |
10 |
12 |
※4 |
| M176SP-611FTG-DT111TP |
メタノール |
20～
300ppm |
20～
300ppm |
10 |
24 |
※2 |
| M176SP-611FTG-DT152TP |
メチル
エチルケトン |
20～
300ppm |
20～
300ppm |
10 |
24 |
※4 |
| M176SP-611FTG-DT4TP |
硫化水素 |
0.1～
2.88ppm |
0.1～
1.6ppm |
10 |
24 |
|
※1：換算スケール使用
※2：検知管方式による測定が規定されていない物質です。日常的な作業環境管理にご活用ください。
※3：がん原性指針（労働安全衛生法第28条第3項の規定に基づき厚生労働大臣が定める化学物質による健康障害を防止するための指針）の対象物質です。
※4：冷蔵庫保存
