チェーンブロック

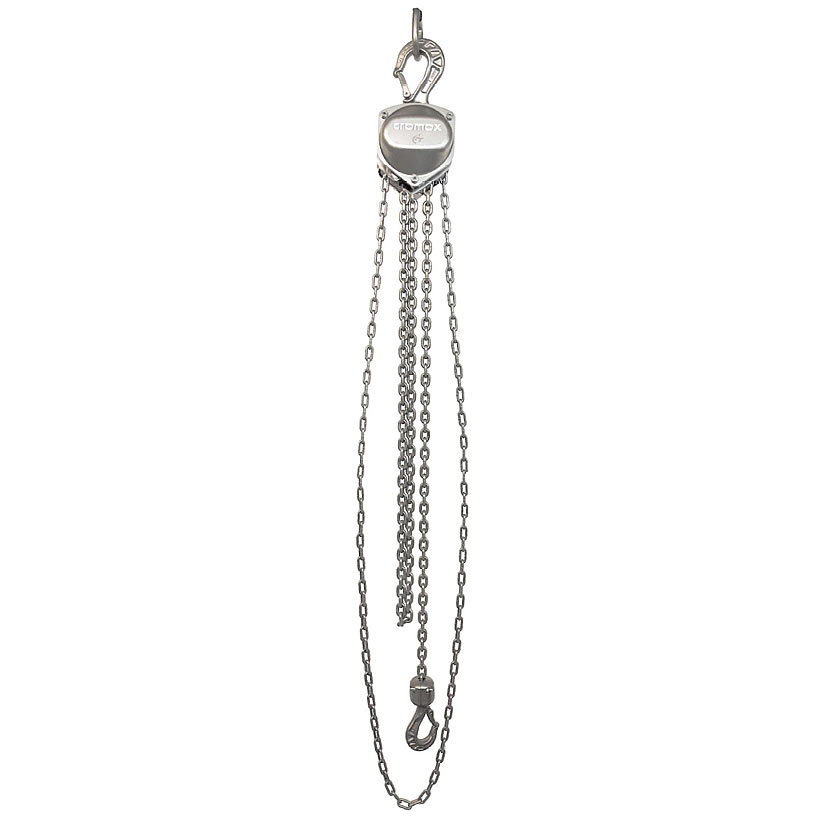

クリーンルーム対応ステンレスチェーンブロック(食品・水産・薬品向け)



●使用問重：0.63 (0.5)t～3.0 (2.4)t　安全率：4倍(カッコ内は5倍)
●厳選された材料と製造による優れた耐食性
●密閉されたプレーキとギアユニットにより、クリーンルームでの使用が可能
●スイベル上フック、ポールべアリング人りスイベル下フック



■標準仕様
・チェーン長さ：3m
M1621SCB-630KG：チェ-ン：CHKの6.3×内ピッチ19.1mm
・M1621SCB-1000KG/M1621SCB-2000KG/M1621SCB-3000KG　チェ-ン：φ7.1×内ピッチ21.2mm
・ハンドチェーン：1.5m　NHCφ5×内ピッチ25mm
・ご要望に応じてカスタマイズ可能


■寸法図


■本体材質

ロードチェーン	SUS 316L
ハンドチェーン	SUS 316L
ハウジング	SUS 316L
ポケットホイール(ロードチェーン用)	SUS 318LN
ポケットホイール(ハンドチェーン用)	SUS 316L
ボルト	SUS 318LN
ナット	SUS 304
ワッシャー	SUS 316L

■下フック材質

フック本体	SUS 318LN
安全ラッチ	SUS 318LN
スプリング	SUS 301
ボルト	SUS 318LN
ハーフシェル	SUS 318LN
ナット	SUS 318LN
ピン	SUS 301
ボールベアリング	SUS 440C

■仕様

品番	M1621SCB-630KG	M1621SCB-1000KG	M1621SCB-2000KG	M1621SCB-3000KG
使用荷重(t)	0.63 (0.50)	1.00 (0.80)	2.00 (1.60)	3.00 (2.40)
掛け数(本)	1	1	2	3
a (min.)	375	375	560	560
b	150	150	175	275
c	150	150	150	150
d	60	60	150	150
ﾃｽﾄ荷重(kg)	945	1,500	3,000	4,500
標準揚程(m) ※変更可能	3	3	3	3
ロードチェーン	CHK-6.3×19.1	CHK-7.1×21.2
ハンドチェーン	NHC-5×25
自重(kg)	6.1	6.3	7.7	12.0

・安全率：4倍（カッコ内は5倍)
