小型ボディに多機能を搭載、大容量データメモリー付厚さ計
■機能
●最大10000点のデータを保存でき、簡単にデータ管理が可能。（グループ分けも可能）
●USBケーブルを接続して測定データをパソコンへ転送できます。
●入力した基準値と測定値との差を厚さ（mm）と比率（％）で表示。上下限アラーム値を設定すればブザーが鳴ります。
●データ群毎に最大値、最小値、平均値、標準偏差を演算。
●専用測定モードや感度（ＧＡＩＮ）切替機能の搭載で、パイプ、アルミニウム、樹脂等も安定した測定が可能。
●標準１０種類の音速以外に、ユーザー様にて５種類の音速を自由に設定登録が可能。
■パイプ用アタッチメント(オプション) M161I-P01AF
※写真はパイプ用アタッチメントを探触子に装着した状態
■超音波厚さ計の使用例
●圧延加工・機械加工・押出成型品の仕上り寸法測定による品質管理
●金属加工品の仕上げ厚さ検査
●樹脂材料の各種タンク・容器の製品厚さ検査
●危険物貯蔵タンク,配管,船体,工場設備などの減肉,腐食検査
●建設機械の磨耗,減肉検査
●ボイラー冷却用パイプの腐食検査
●照明ポール・道路標識ポールの腐食検査

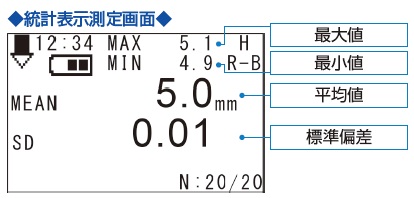

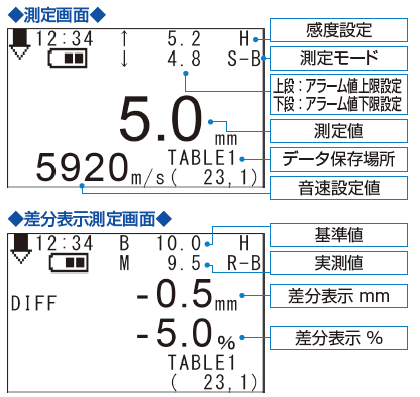

■ディスプレイ
■仕様
| 品番 | M161I-120KF |
|---|
| 被測定物 | 鋼、ステンレス、アルミニウム、チタン等の金属
ガラス、樹脂等の非金属 |
| 測定方式 | 超音波パルス反射方式 |
| 使用温度範囲 | -5～50℃ |
| 測定範囲※1 | 0.8～80.0mm |
最小
パイプサイズ | 外径 | φ 27.2mm以上 |
| 肉厚 | 1.5mm以上 |
| 表示単位 | 0.1mm |
| 測定誤差※1 | ±0.1mm（0.8～19.9mm）※2 |
| ±0.5％rdg※3（20.0～80.0mm）※2 |
| 繰り返し性 | ± 0.1mm |
| 探触子 | ケーブル一体型専用コネクター（ケーブル長約1m） |
| 周波数 | 5MHz |
外径
（接触面径） | φ 13.0（φ 11.5）mm |
| 探触子交換 | お客様にて交換可能 |
| 表示方式 | 液晶デジタル方式（128 × 64） バックライト付 |
| 測定モード | S-B1、R-B1 |
| 統計機能 | データ数、最大値、最小値、平均値、標準偏差 |
| メモリー機能 | 最大保存点数 | 10000点（1000 点× 10ブロック）
（グループ分け可能） |
| 内容 | データNo、年月日時分秒、測定値、
音速データ（標準10種類、ユーザー設定5種類） |
| アラーム機能 | 上下限アラーム |
| 外部出力 | 記録データ出力用USB 端子（USB ミニBソケット） |
| 音速調整範囲 | 1000～12000m/s |
| 電源 | 単3 アルカリ乾電池2 本 |
| 外形寸法 | 70 × 155 × 33（W×H×D）mm |
| 質量（電池込） | 本体：200 ±10g 探触子：50 ±10g |
| 標準構成 | 本体、探触子1本、収納ケース、カプラント、単3アルカリ乾
電池2本、USBケーブル、データ処理ソフト（CD）、ゼロ点調
整用試験片（本体に付属）、取扱説明書、検査成績書、保証書 |
※1：測定範囲、測定誤差は被測定物が鋼板の場合です。
※2：（ ）内は測定範囲を示しています。
※3：rdg は、reading の略で表示値の意味です。
＜注意＞被測定物が鋼以外の場合は事前にサンプル測定が必要です。
■オプション
| 品番 | 品名 | 価格 |
| M161I-C01F | 小型超音波厚さ計用カプラント | ￥2,850 |
|---|
| M161I-P01AF | 小型超音波厚さ計用パイプアタッチメント | ￥18,800 |
|---|
