  • 携帯表面粗さ計(2μm 0.75mN)
参考画像

携帯表面粗さ計(2μm 0.75mN)

商品番号:M160HF35-R2

販売価格:240,900円(税込)

数量:

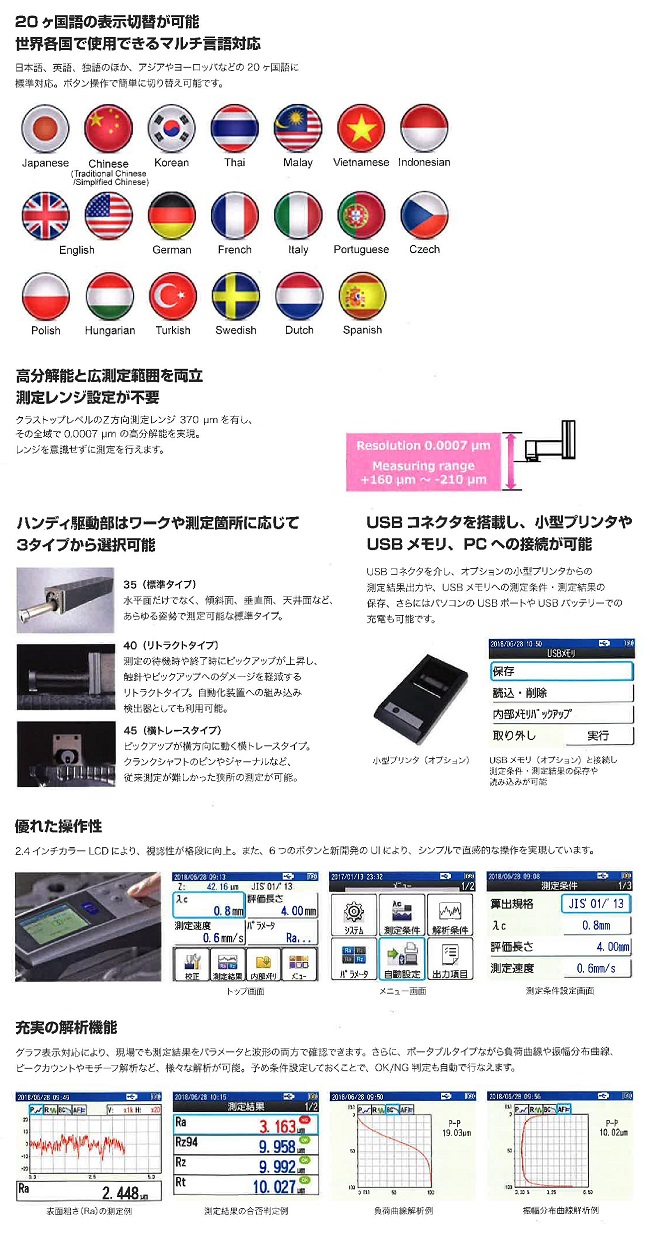

多様なニーズに応える、グローバル対応のポータブル表面粗さ測定機です


■共通仕様
品番 M160HF35シリーズ M160HF40シリーズ M160HF45
測定範囲 Z方向 -210~+160
X方向16mm Y方向4mm
駆動部 駆動軸 標準タイプ リトラクトタイプ 横トレースタイプ
評価長さ 0.2~16mm 0.2mm~4.0mm
測定速度 0.5、0.6、0.75、1.0mm/s 0.6mm/s
ピックアップ センシング方式 差動インダクタンス
測定方式 スキッド式
Z方向分解能 0.0007μm/-210~+160μm
触針 先端材質 ダイヤモンド
解析項目 対応規格 JIS2013/2001、JIS1994、JIS1982、
ISO1997/2009、ISO13565、
DIN1990、ASME2002/2009、ASME1995、CNOMO規格に準拠
パラメータ 断面曲線 Pt、Rmax、Rz、Rk、Rpk、Rvk、Mr1.Mr2、Vo、K、tp
粗さ曲線 Ra、Rq、Rz、Rv、Rc、Rt、RSM、RΔJ、Rsk、Rku、
Rmr(c)、Rmr、RδC、Rz94、R3Z、RΔa、Ry、Sm、S、tp、PC、
RPcJIS、RPcISO、RPcEN、Pc、PPI、Rp、Rmax、Mr1、Mr2、
Rpk、Rvk、Rk、Vo、K、A1、A2、Rpm、Δa、Δq、Htp
モチーフ R.Rx、AR、W、Wx、AW、Rke、Rpke、Rvke、NCRX、NR、
CPM、SR、SAR、Wte、NW、SAW、SW、Mr1e、Mr2e、Vo、K
評価曲線 断面曲線、粗さ曲線、ISO13565 特殊粗さ曲線、
粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線
特性グラフ 負荷曲線、振幅分布曲線
フィルタ フィルタ種別 ガウシアン、2RC(位相直間)、2RC(非位相補償)
カットオフ値 λC 0.08、0.25、0.8、2.5mm
λs 無し、2.5、8μm
増幅指示部 表示部 2.4インチカラー液晶パネル
データ出力 USBメモリ・プリンタ接続用USBコネクタ×1、
USB通信用microUSBコネクタx1
プリント出力 オプション(外付けプリンタユニット)
感熱記録紙 幅:58mm(記録幅:48mm)
対応言語 日本語、英語、中国語(繁体字)、中国語(簡体字)、韓国語、
タイ語、マレーシア語、ベトナム語、インドネシア語、ドイツ語、
フランス語、イタリア語、チェコ語、ポーランド語、ハンガリー語、
トルコ語、スウェーデン語、オランダ語、スペイン語、ポルトガル語
諸元 電源 充電 内蔵バッテリー
(ACアダプタ・パソコンのUSBポート・USBバッテリーにより充電)
発電時間:4時間(フル充電で最大約1000回測定可能)
電圧
周波数
AC100~240V±10%、50/60Hz 単相
(付属ACアダプタ)
消費電力 最大10W
外観寸法(WxDxH) 増備指示部:184.5mmx68mmx57.4mm
質量 500g(システム全体)


■仕様
品番 先端 動作方式 触針
測定力 先端半径 先端角度
M160HF35-R5 R5μm 標準タイプ 4mN rtip=5μm 90°円錐
M160HF35-R2 R2μm 0.75mN rtip=2μm 60°円錐
M160HF40-R5 R5μm リトラクトタイプ 4mN rtip=5μm 90°円錐
M160HF40-R2 R2μm 0.75mN rtip=2μm 60°円錐
M160HF45-R5 R5μm 横トレースタイプ 4mN rtip=5μm 90°円錐
品  番 品  名 価  格
M160HF35-R5 携帯表面粗さ計(5μm 4mN) 240,900円 (税込)

品  番 品  名 価  格
M160HF35-R2 携帯表面粗さ計(2μm 0.75mN) 240,900円 (税込)
M160HF40-R5 携帯表面粗さ計(5μm 4mN) 279,400円 (税込)

品  番 品  名 価  格
M160HF40-R2 携帯表面粗さ計(2μm 0.75mN) 279,400円 (税込)
M160HF45-R5 携帯表面粗さ計(5μm 4mN) 383,900円 (税込)

※商品のデザイン、仕様、外観、価格は予告なく変更する場合がございます。
※商品の価格・納期・送料にのお問い合わせにつきましては、お電話での回答には対応しておりません。お見積依頼のメールフォーム、もしくはFAXにてお問い合わせ下さい。
※カタログ・資料につきましては全てホームページ上のみとなっています。商品についてのご質問は、お問い合わせのメールフォーム、もしくはFAXにてお問い合わせ下さい。
※図面や取扱説明書は商品のご購入前には開示しておりません。
※購入履歴のない商品の交換部品やオプション品、当社品番でない商品についてのご依頼はお受けできません。
※相見積もり依頼は対応しておりません。
※当社で販売実績がない商品の修理はお受けしておりません。
※販売方法は全てダイレクト販売です。入金確認後、もしくは代引きでの商品出荷となります。官公庁、国公立大学、研究機関様は、口座ございますので国庫でのお支払いとなります。
※注文確定後の返品・交換・キャンセルはお受けできません。
※本製品をご利用において生じる物品の破損等は補償対象外です。
※お客様の過失による故障・破損・改造などは保証対象外です
