専有受取ボックス
カギ番号の違う防犯性の高い「錠」を各ボックスの扉に搭載することで居住者は宅配ボックスを専有できます。
本体は水滴の侵入を防ぐ防滴構造。
■特長
●最大受け取り荷物サイズ(商品の種類や梱包の仕方によっては対応しない場合があります。)
●簡単操作

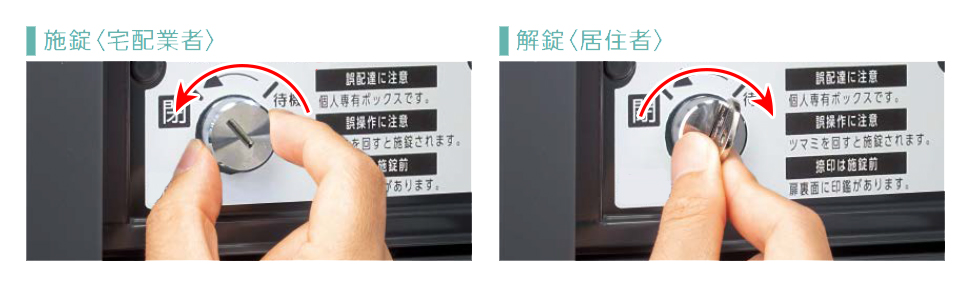

錠のつまみを回して施錠・解錠する「特殊シリンダー錠」を採用し、カンタン操作を実現。
左回しで「施錠」、鍵を鍵穴に差し込みながら右に回すと「開錠」します。鍵は防犯性の高いディンプルキーを採用。
●印鑑の管理がとっても簡単

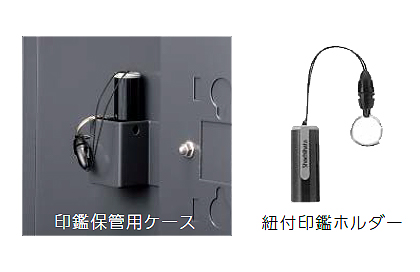

宅配業者が受領書に押印するための印鑑を保管できる「印鑑保管用ケース」を各ボックス扉裏に標準装備。また、シャチハタネーム9サイズに対応する「紐付き印鑑ホルダー」も標準付属
※印鑑は各扉に必要。(印鑑は別途用意)
●水滴の浸入を防ぐ防滴構造:時間雨量120mm/hの防滴性
※1
●既存の建物への後付設置も可能
※2(アンカー固定必須)
●床面設置用に専用幅木をご用意。その他ひさしなど各種オプションをご用意しております。
●「非常脱出構造」をM1584BX-G1S(D/-GD)タイプに採用

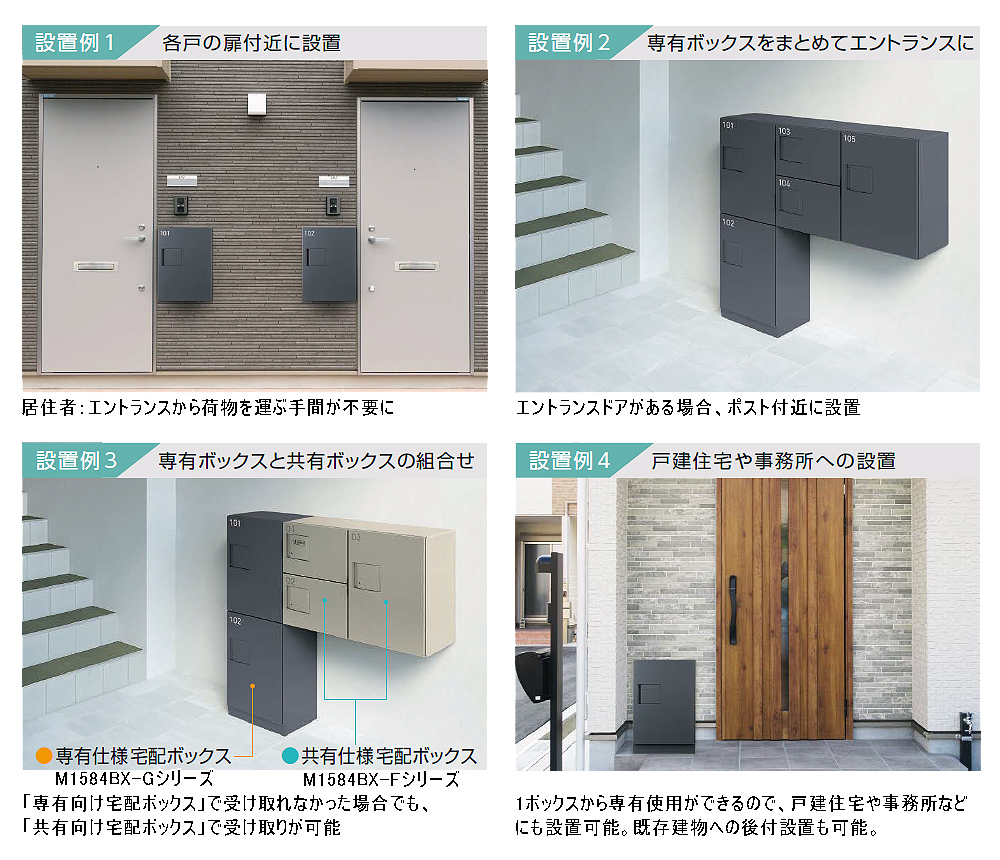

■使用例
■共通仕様
シリーズ |
M1584BX-G1シリーズ |
M1584BX-G2シリーズ |
材質 |
SGCC
〈溶融亜鉛めっき鋼板/粉体焼付塗装〉 |
施解錠方式 |
特殊シリンダー錠 |
基本機能 |
受取り |
着荷連絡 |
伝票にボックス番号を記入し、郵便受に差し入れる |
受領印発行 |
印鑑にて伝票に手動捺印 |
付属品 |
鍵(スペア付)※3、居住者用操作説明シール:1枚
業者用操作説明シール:1枚、取扱説明書:1部、工事説明書:1部 |
壁面固定用樹脂プラグ:4本
壁面固定用呼び5トラスタッピン:4本
平座金:4ヶ
ゴムワッシャー:16枚
連結用M6トラスねじ:6本
連結用M6袋ナット:6ヶ
連結穴隠しシール:12枚 |
壁面固定用樹脂プラグ:8本
壁面固定用呼び5トラスタッピン:8本
平座金:8ヶ
ゴムワッシャー:24枚
連結用M6トラスねじ:8本
連結用M6袋ナット:8ヶ
連結穴隠しシール:20枚 |

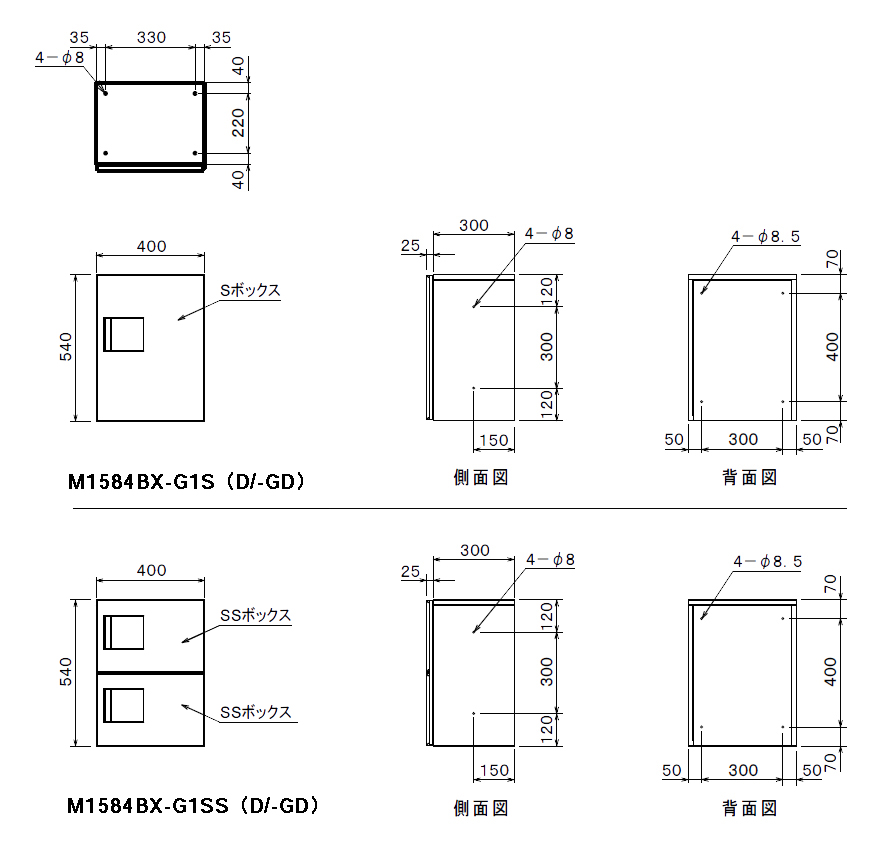

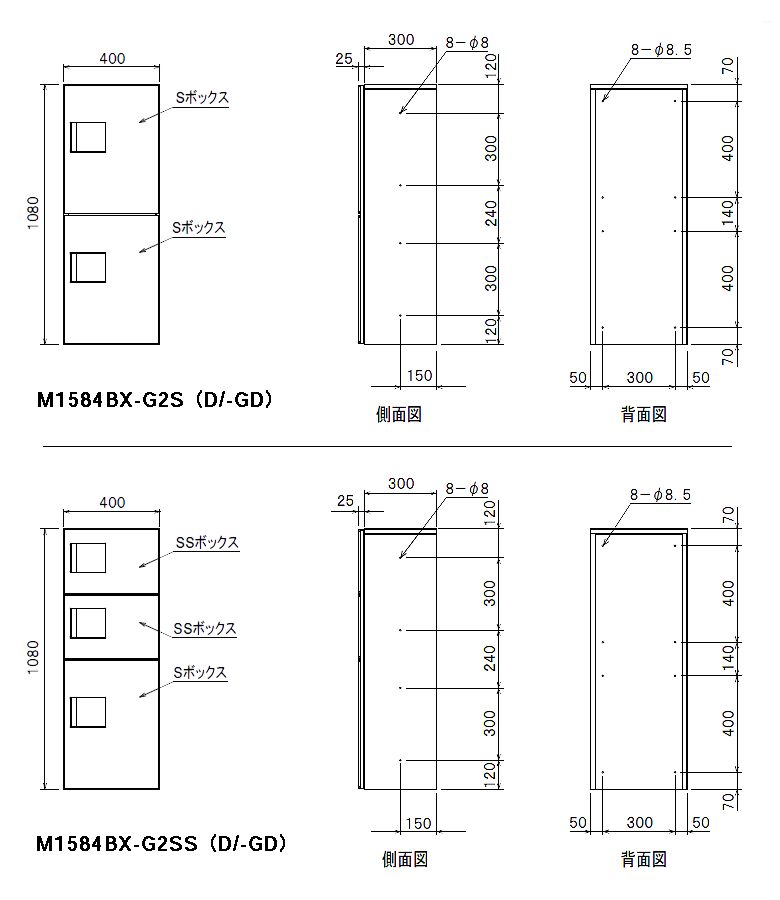

寸法図 |
|
|
■タイプ
M1584BX-G1SD |
M1584BX-G1S-GD |
M1584BX-G2SD |
M1584BX-G2S-GD |
|
|
|
|
M1584BX-G1SSD |
M1584BX-G1SS-GD |
M1584BX-G2SSD |
M1584BX-G2SS-GD |
|
|
|
|
品番 |
タイプ |
サイズ(mm)※4
(H×W×D) |
カラー※5
|

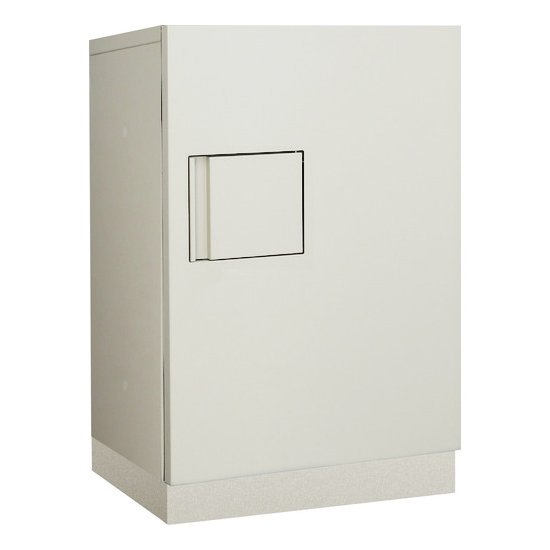

M1584BX-G1SD |
Sタイプ |
540×400×325 |
ベージュ |

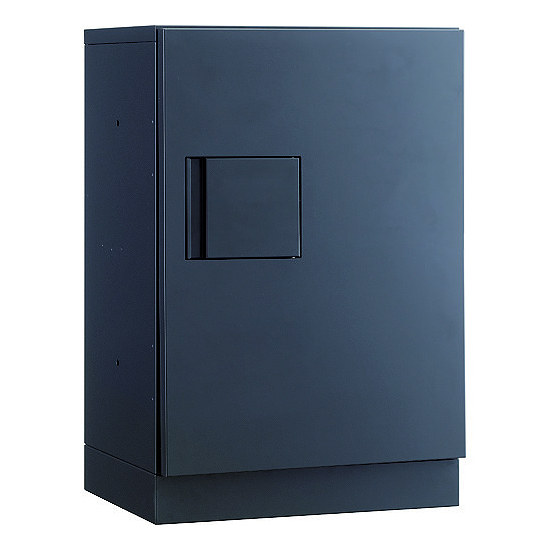

M1584BX-G1S-GD |
ダークグレー |

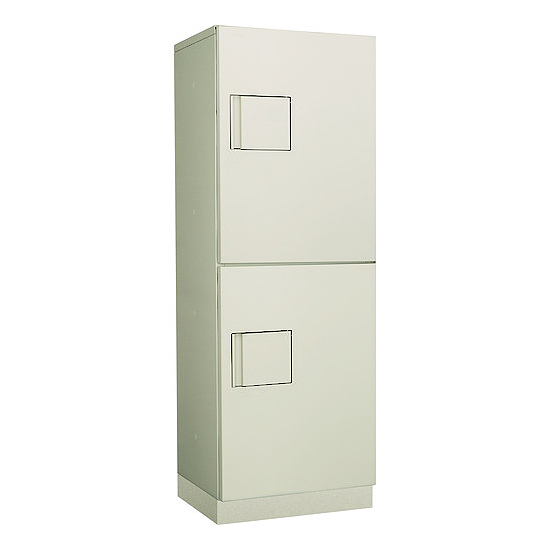

M1584BX-G2SD |
1080×400×325 |
ベージュ |

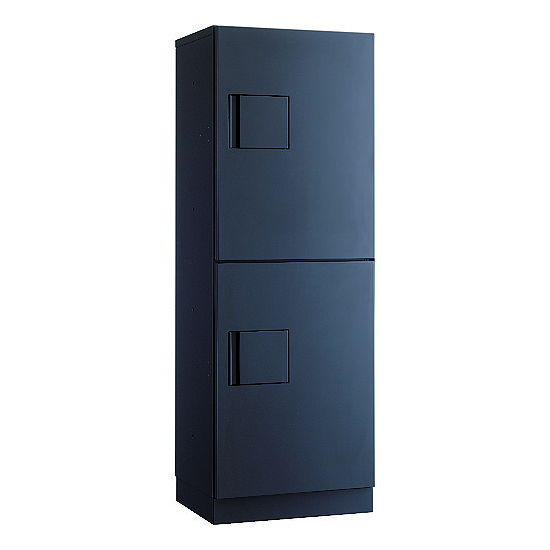

M1584BX-G2S-GD |
ダークグレー |

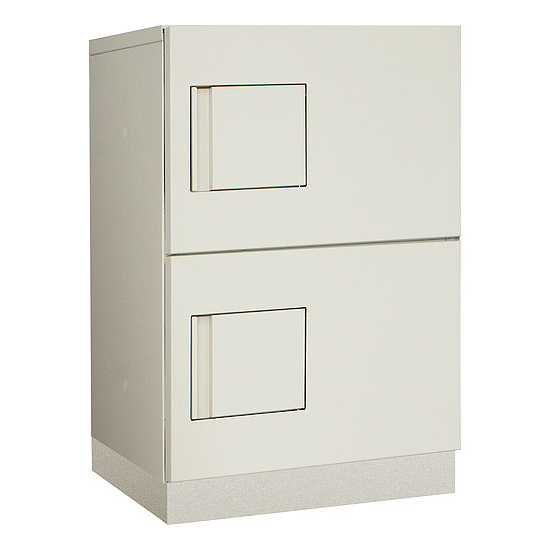

M1584BX-G1SSD |
SSタイプ |
540×400×325 |
ベージュ |

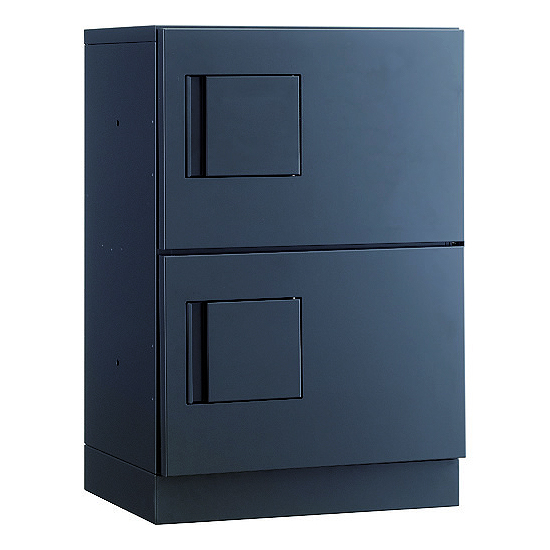

M1584BX-G1SS-GD |
ダークグレー |

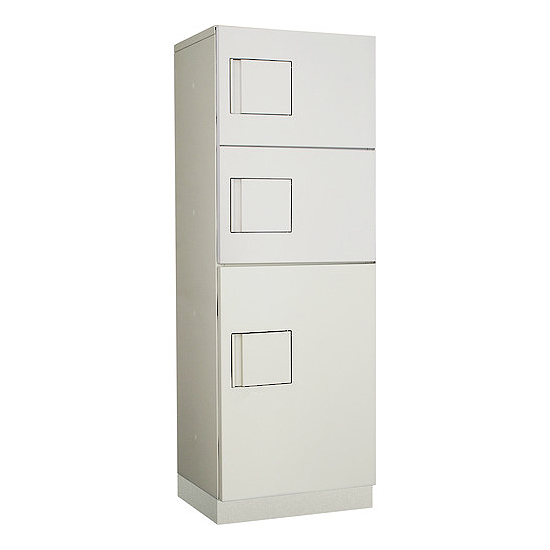

M1584BX-G2SSD |
1080×400×325 |
ベージュ |

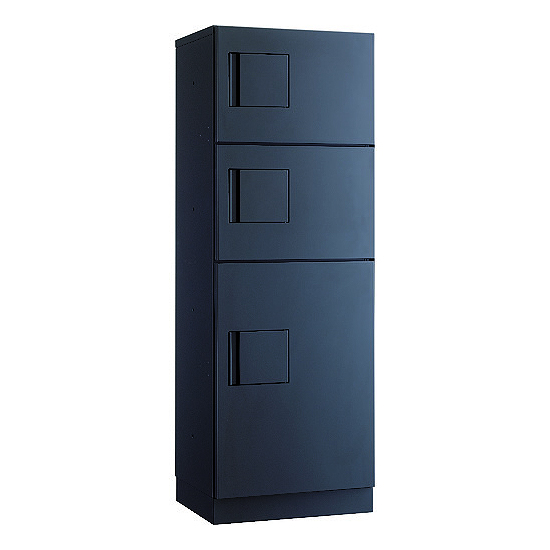

M1584BX-G2SS-GD |
ダークグレー |
※1:雨等の水がかかっても収納部が濡れないように配慮したもの(防水構造ではないため、強風雨等の諸条件では収納部が濡れてしまう可能性があります)。120mm/h相当の雨水試験実施済(メーカー社内設備にて実施)。なお、多雪地域では風除室への設置を推奨します。
※2:床面+壁面固定を推奨。または壁面固定。
※3:付属する鍵は、2ボックスの場合:2種類、3ボックスの場合:3種類です。(各スペア付)
※4:幅木無し、Dは扉厚含む
※5:ベージュ・・・日塗工番号:22-75B、ダークグレー・・・日塗工番号:N-30
■オプション
M1584BX-H-GDN |
M1584BX-HDN |
M1584BX-HSDN |
|
|
|
付属品:
M8コンクリートアンカー×2本、アンカー固定用M8トラスねじ×2本、本体連結用M6トラスねじ×4本 |
M1584BX-V-GD |
M1584BX-VDN |
M1584BX-WSDN |
|
|
|
付属品:
本体連結用M6トラス小ねじ×4本、ゴムワッシャー×4枚 |
付属品:

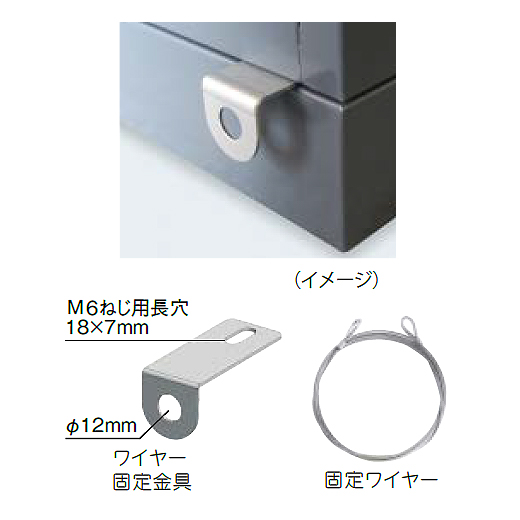

ワイヤー固定金具(SUS304)×1個
固定ワイヤー(φ2mm×2m)×1本 |
品番 |
品名 |
サイズ(mm)
(W×D×H) |
重量
(kg) |
寸法図 |
M1584BX-H-GDN |

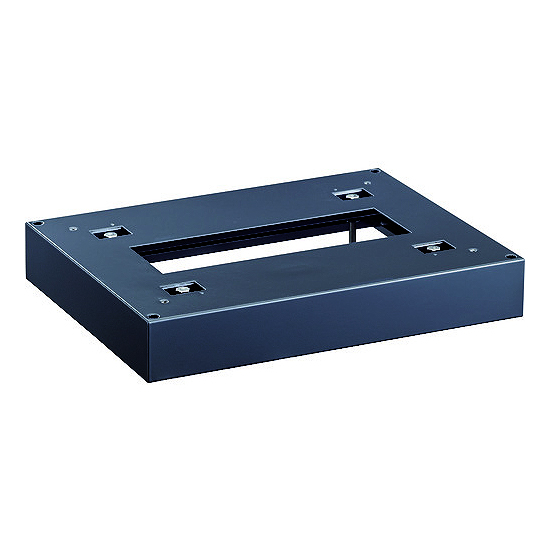

床面設置用スチール製幅木(グレー色) |
400×300×60 |
2.5 |
|

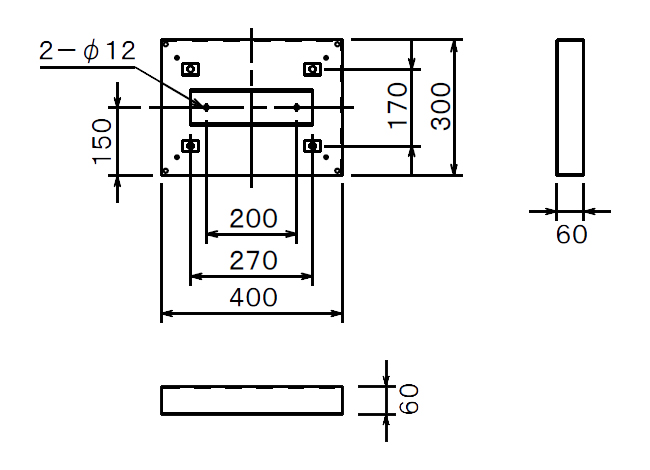

M1584BX-HDN |

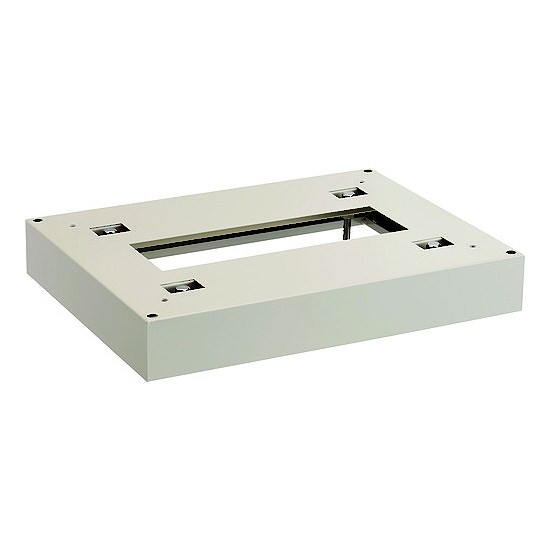

床面設置用スチール製幅木(ベージュ色) |
M1584BX-HSDN |

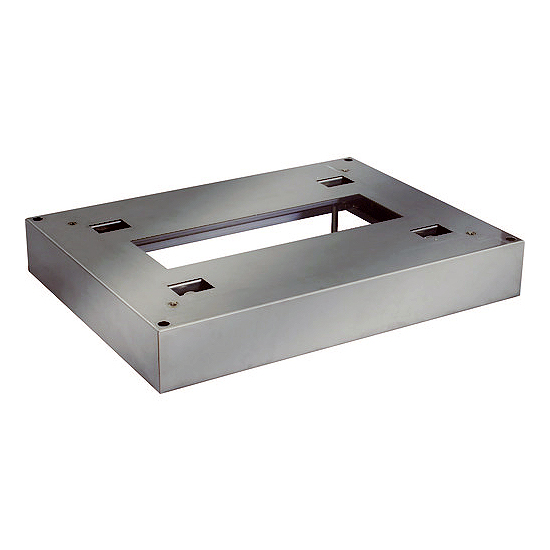

床面設置用ステンレス製幅木 |
M1584BX-V-GD |

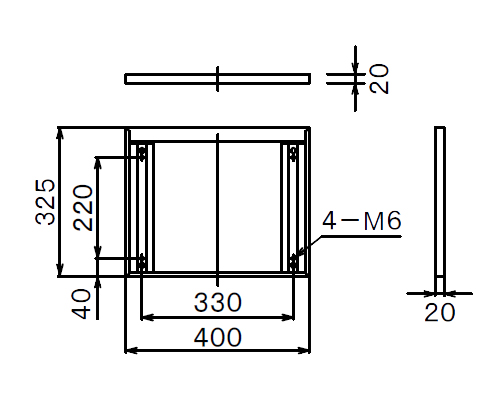

宅配便受け取りボックス用ひさし(グレー色) |
400×325×20 |
1.5 |
|

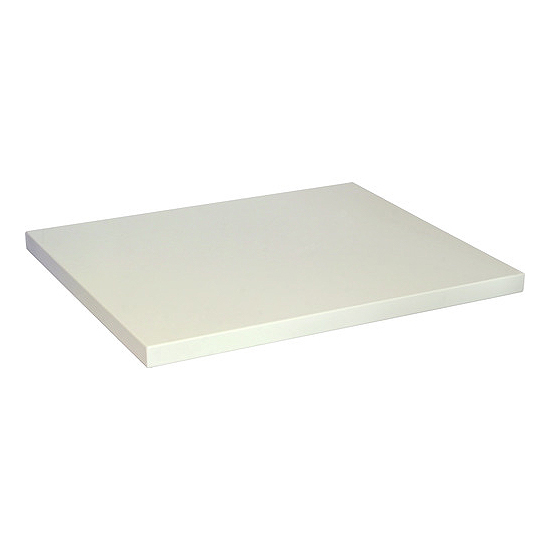

M1584BX-VDN |

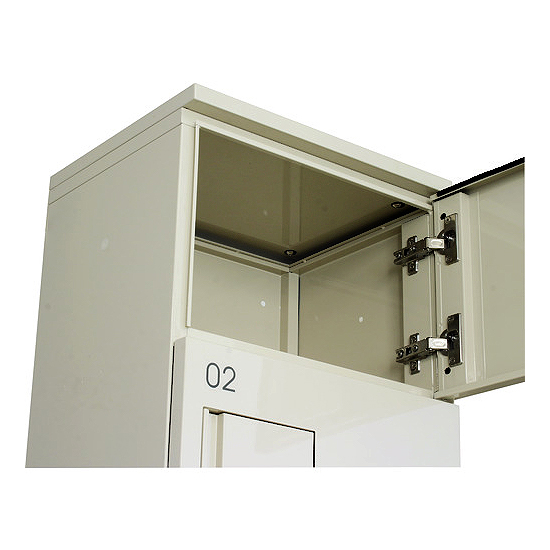

宅配便受け取りボックス用ひさし(ベージュ) |
M1584BX-WSDN |
固定ワイヤーセット |
- |
- |
- |
※床面アンカー固定では、床面+壁面固定を推奨。または床面固定。
※幅木を使用し、さらに上下連結を行った場合の全高が「1600mm」を超える場合は、床面固定だけでなく必ず壁面固定も行ってください。
※ルームナンバーシールもご用意しております。
