500万画素の高精細録画とSDカードレコーダーを一体化。屋外監視にも対応する高機能ドームカメラ。
M1544GKHD-150Kは、約500万画素の高解像度カメラとSDカードレコーダーを一体化したドーム型監視カメラです。最大256GBのSDカードに対応し、カメラ単体で映像を記録できます。
カメラ部はIP67準拠で屋外設置にも対応しており、街頭・駐車場の防犯、不法投棄監視など、常時モニター監視を必要とせず、必要な時に録画映像を確認する用途に適しています。
500万画素の高精細映像に加え、赤外線LED、電動バリフォーカルレンズ、動体検知、無線LANなどを搭載。Webブラウザーからライブ映像の確認や録画映像の再生、データのダウンロードが可能です。
■製品特長
●約500万画素の高精細録画
2592×1944ピクセル、約500万画素のCMOSセンサーを搭載。細部まで確認しやすい高精細な映像を記録できます。
●カメラとSDカードレコーダーを一体化
カメラ本体に録画機能を内蔵しているため、別置きのレコーダーを必要とせず、省スペースでシンプルな監視システムを構築できます。最大256GBのSDカードに対応しています。
●電動バリフォーカルレンズ搭載
焦点距離2.8～12mmの電動バリフォーカルレンズを採用。設置場所や監視範囲に合わせて画角を調整できます。
●赤外線LEDで夜間監視にも対応
赤外線LEDを6個搭載し、赤外線到達距離は約30m。赤外線LED投光時は最低被写体照度0lxとなり、暗所での撮影にも対応します。
●連続録画・動体検知録画に対応
連続録画のほか、動体検知による録画にも対応。スケジュール運用が可能で、用途に合わせた録画設定が行えます。
●無線LANを標準装備
内蔵無線LANを利用して、ライブ映像の確認、録画映像の再生、録画データのダウンロードが可能です。Webブラウザーから操作できるため、専用モニターを常設しない運用にも適しています。
●録画データを暗号化して保護
SDカードへの録画データは暗号化に対応。不正なデータ閲覧などへの対策を考慮した仕様です。
●GPSによる時刻補正に対応
オプションのGPSユニットを使用することでGPS同期による時刻補正が可能。NTPサーバー同期やPC同期にも対応し、録画時刻を管理できます。
●IP67準拠で屋外設置に対応
カメラ部はIP67準拠。アルミダイキャスト製の筐体を採用し、屋外の防犯・監視用途にも使用できます。
●コンパクトなドーム型筐体
本体サイズはφ140×102mm、重量は約800g。ドーム型のコンパクトな一体構造で、設置スペースを抑えられます。
■録画日数目安表
※記録時間は解像度・フレームレートの数値によらず、SDカード容量とビットレート（1秒間あたりのデータ量）で決まります。ビットレート数値を元に、録画できる記録時間を算出しています。
※録画日数目安表は参考値です。記録時間を保証するものではありません。
※撮影する映像・環境により、記録時間は大きく変化します。これは動画圧縮方式上の問題であり、機器の不具合ではありません。
【録画時間が短くなるケースの要因例（記録データ量が増えると録画時間が短くなります）】
・交通量（車両及び人）・点滅信号・草木の揺れ・その他常時映像内で動く被写体
・カメラのAGC設定（画面上にノイズが増えるとデータ量が増大します）
※録画日数目安表に記載されている数値は、ビットレート制御を『CBR』モード設定時、SDカード容量とビットレートで算出された記録時間を表します。
コーデック：H.264
| 画像サイズ |
ビットレート
[kbps] |
フレームレート |
SDカード容量 |
| 64GB |
128GB |
256GB |
| 1920×1080 |
4,000 |
10fps |
1.4日 |
2.8日 |
5.6日 |
| 3,000 |
1.8日 |
3.7日 |
7.4日 |
| 2,000 |
2.8日 |
5.6日 |
11.3日 |
| 1,500 |
3.7日 |
7.4日 |
14.8日 |
| 1,000 |
5.6日 |
11.3日 |
22.5日 |
| 800 |
7日 |
14.1日 |
28.2日 |
| 600 |
9.4日 |
18.8日 |
37.6日 |
■：1週間以上録画可能
■寸法図
■仕様
| 品番 |
M1544GKHD-150K |
| 撮像素子 |
Sony 1/2.8型 CMOSセンサー |
| 解像度 |
2592(H) x1944(V) 約500万画素 |
最低被写体
照度 |
カラー |
0.09lx(F：1.3、シャッター速度：1/30、50IRE)
0.01 lx (F：1.3、AGC ON時) |
| モノクロ |
01x(赤外線LED投光時) |
| デイナイト機能 |
ICR搭載 カラー/モノクロ/外部信号(照度センサー) 切替 |
| ワイドダイナミックレンジ |
デジタルWDR 10段階切替 |
| レンズ性能 |
電動バリフォーカルレンズ f=2.8mm～12 mm /F1.3 |
| 水平:105°～30.3°、垂直:56.3°～17.1° |
| ホワイトバランス |
ATW/手動(白熱灯/光灯/日光/曇り/日陰) 切替 |
| プライバシー機能 |
ON / OFF 切替(8ゾーン・プログラマブル) |
| 動体検知機能 |
ON / OFF 切替(4ゾーン・プログラマブル) |
| 赤外線(IR) LED |
6個 赤外線到達距離:約30m |
| 録画圧縮方式 |
H.265、H.264 AVI動画ファイル形式 |
| 録画解像度 |
2592x1944/1920x1080/1280x720/640x480 |
| 録画画質 |
256 Kbps ～ 8192 Kbps |
| フレームレート |
1 ～ 30 fps |
| 録画モード |
連続/動体検知(スケジュール運用による) |
| 再生方法 |
専用ソフト |
カメラにアクセスし、ウェブブラウザーから再生 |
| SDカード |
PCに認識・再生 |
| ダウンロードデータ |
付属の暗号化解除ソフトで暗号化解除後、
各種動画再生ソフトによる再生 |
| 録画状態表示 |
LED表示灯
（録画中：点灯(線)、録画停止中：点滅、電源切：消） |
| 保存メディア※ |
SDカード(最大256GB) |
| 時刻補正機能 |
PC同期/NTPサーバー同期(インターネット接続時)/GPS同期 |
| ネットワーク・周波数帯域 |
無線LAN対応 IE8.11b/g/ 2.4GHz帯 |
| セキュリティ |
WPA2-PSK (TKIP/AES)
ステルス機能搭載
MACアドレスフィルタリング
IPアドレスフィルタリング
無線LANアクセス：SSID・パスワード |
| 電源電圧 |
DCジャック（2.1φmm）、DC12V ±10%
推奨ACアダプター（M1544AD-PS2347K） |
| 消費電力 |
9W(最大)
※M1544AD-PS2347K使用時、AC側消費電力12W(最大) |
| 使用温度範囲 |
-10℃～+50℃（85%RH以下 結露なきこと） |
| 保護等級 |
IP67準拠 |
| 重量 |
約800g(本体のみ) |
※推奨品はオプションのSDカードです。
■オプション
| M1544SDC-KID64XCK |
M1544SDC-KID128XCK |
 |
 |
| M1544SDC-KID256XCK |
M1544SDC-KSD64XCK |
 |
 |
| M1544SDC-KSD128XCK |
M1544SDC-KSD256XCK |
 |
 |
| M1544AD-PS2347K |
M1544BB-X261GAWNK |
 |
 |
| M1544WMB-KMBA83K |
M1544GPS-KAG2147K |
 |
 |
| 品番 |
品名 |
備考 |
| M1544SDC-KID64XCK |
SDカード（64GB） |
I社製 |
| M1544SDC-KID128XCK |
SDカード（128GB） |
| M1544SDC-KID256XCK |
SDカード（256GB） |
| M1544SDC-KSD64XCK |
SDカード（64GB） |
S社製 |
| M1544SDC-KSD128XCK |
SDカード（128GB） |
| M1544SDC-KSD256XCK |
SDカード（256GB） |
| M1544AD-PS2347K |
ACアダプター |
AC100V～240V 50/60Hz
DC12V 3A（最大）、コード長1.2m |
| M1544BB-X261GAWNK |
電源ボックス |
|
| M1544BB-X261GALK |
電源ボックス |
|
| M1544WMB-KMBA83K |
ウォールマウントブラケット |
|

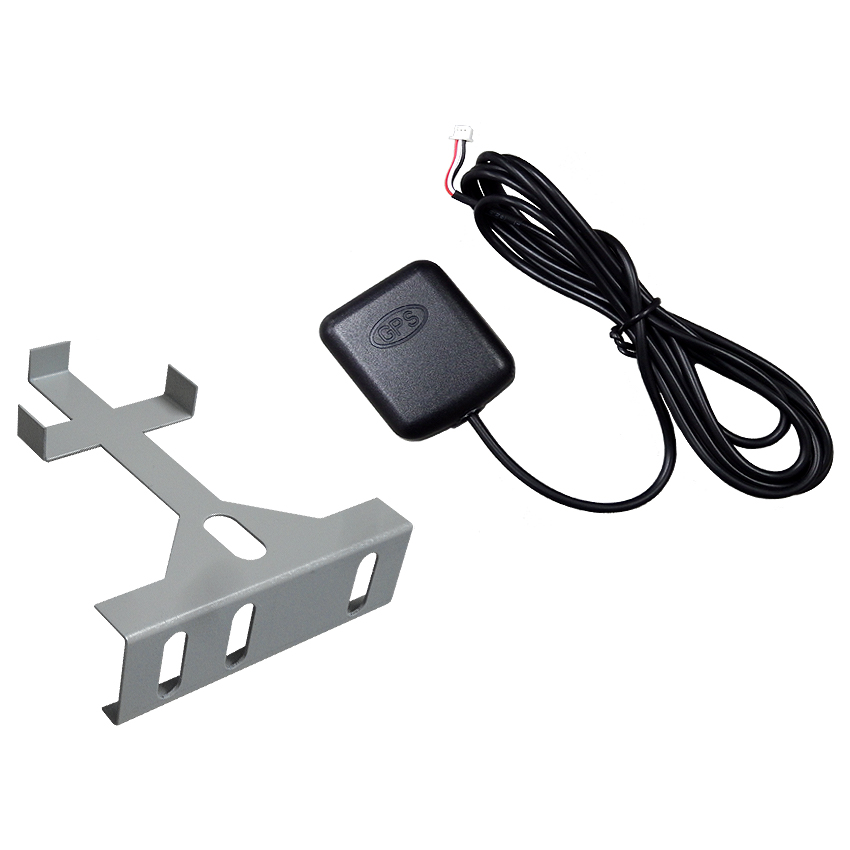

| M1544GPS-KAG2147K |
時刻補正GPSユニット |
IP67準拠
取付金具、結束バンド、取扱説明書 |
