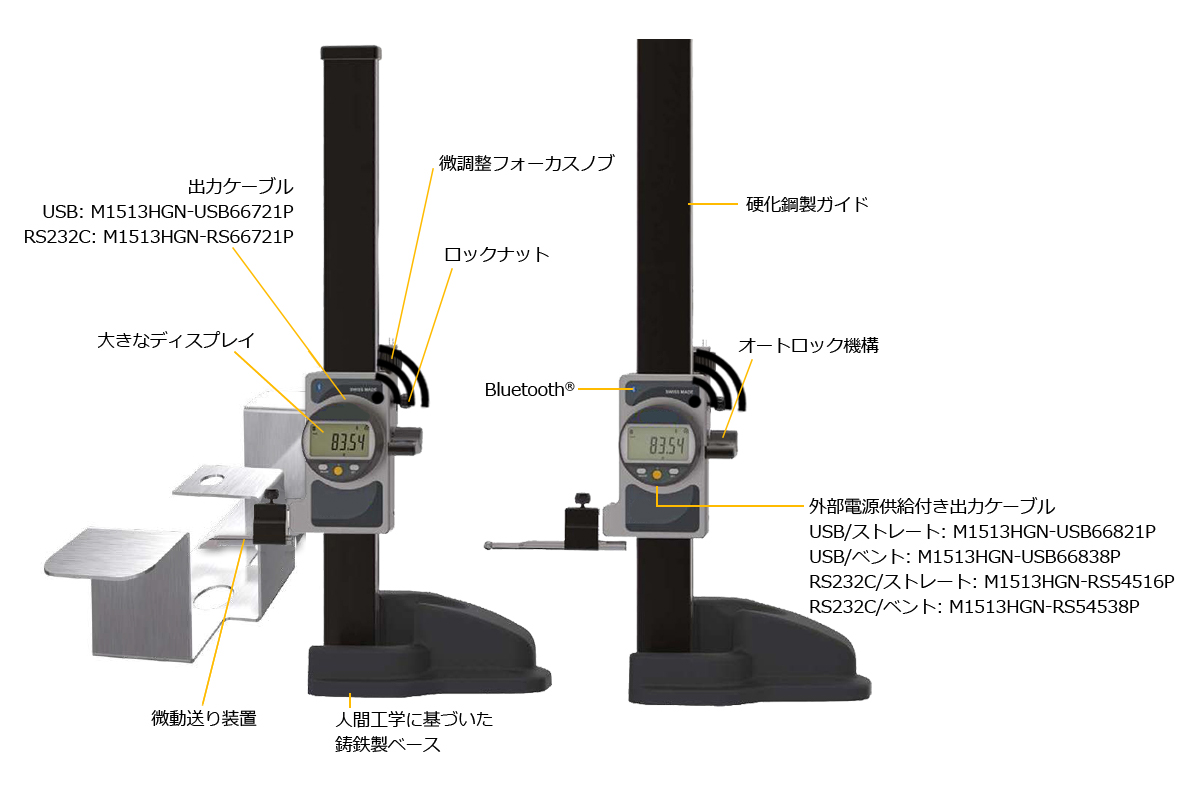

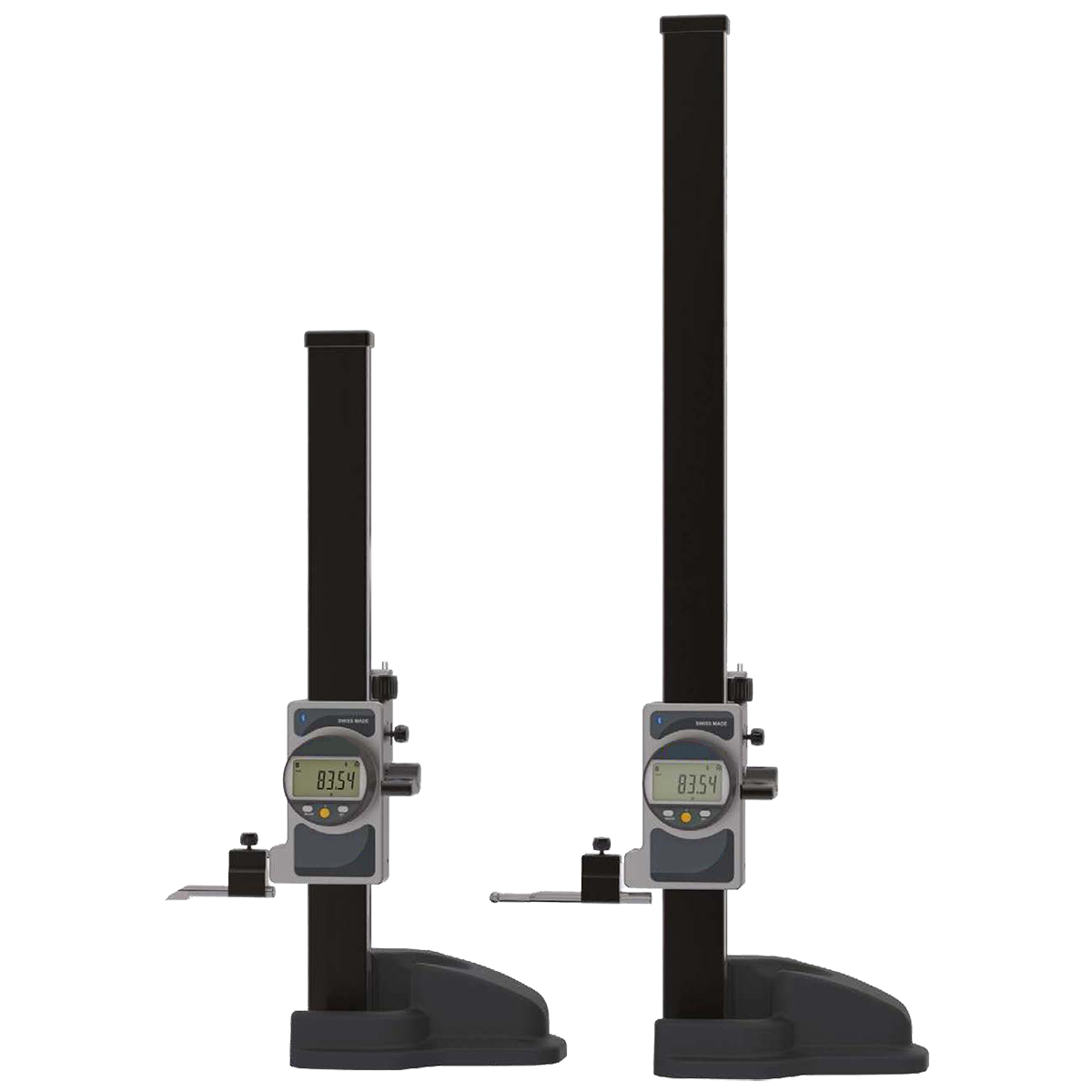

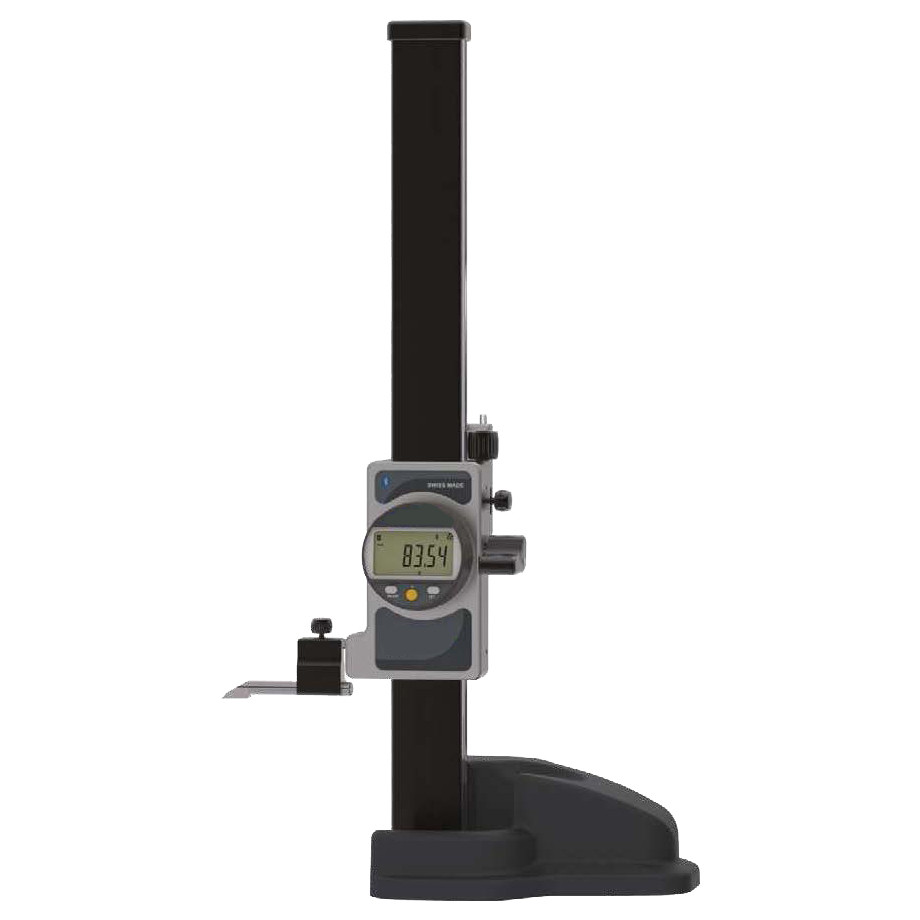

Bluetooth® テクノロジーを統合したトレースおよび測定ハイトゲージ
早送り、微動送り機能付き
■特長
●直感的で多用途
MIN/MAX/DELTA機能を含む多くの機能を楽しむことができ、プローブ定数の入力により、直径や中心間距離の測定も可能です。
●頑丈で精密
頑丈なメカニズム、自己ロック式の高速転送システム、微調整ネジにより、高い精度と耐久性が期待できます。この装置は新しい、非常に頑丈な二重ガイドシステムを備えており、信頼性が向上しています。
●シームレスなデータ取得
この装置にはPROXIMITY、POWER、Bluetooth®のデータ出力があり、あらゆるセットアップに簡単に統合できます。さらに、統合されたBluetooth®システムにより、ワイヤレスデータ転送が可能です。
●人間工学に基づいた設計
測定とトレース用のコラムは、良好な座位姿勢を保つための人間工学に基づいた鋳鉄製ベースと、Ø 59.5 mmのコンパクトケース、0.01 mmの表示解像度、400
mmおよび600 mmの測定範囲を備えています。
●使いやすさ
デバイスには3つのボタンがあり、中央のボタンには選択可能なお気に入り機能が設定でき、プロービングの確認を行うライト表示もあり、簡単で便利に操作できます。
●パッケージ
この装置には、トレースプローブ、φ8mmのボールプローブ、およびレバー式インジケーター用のクランピングステムが付属しています。
■タイプ
| M1513HGN-0406P |

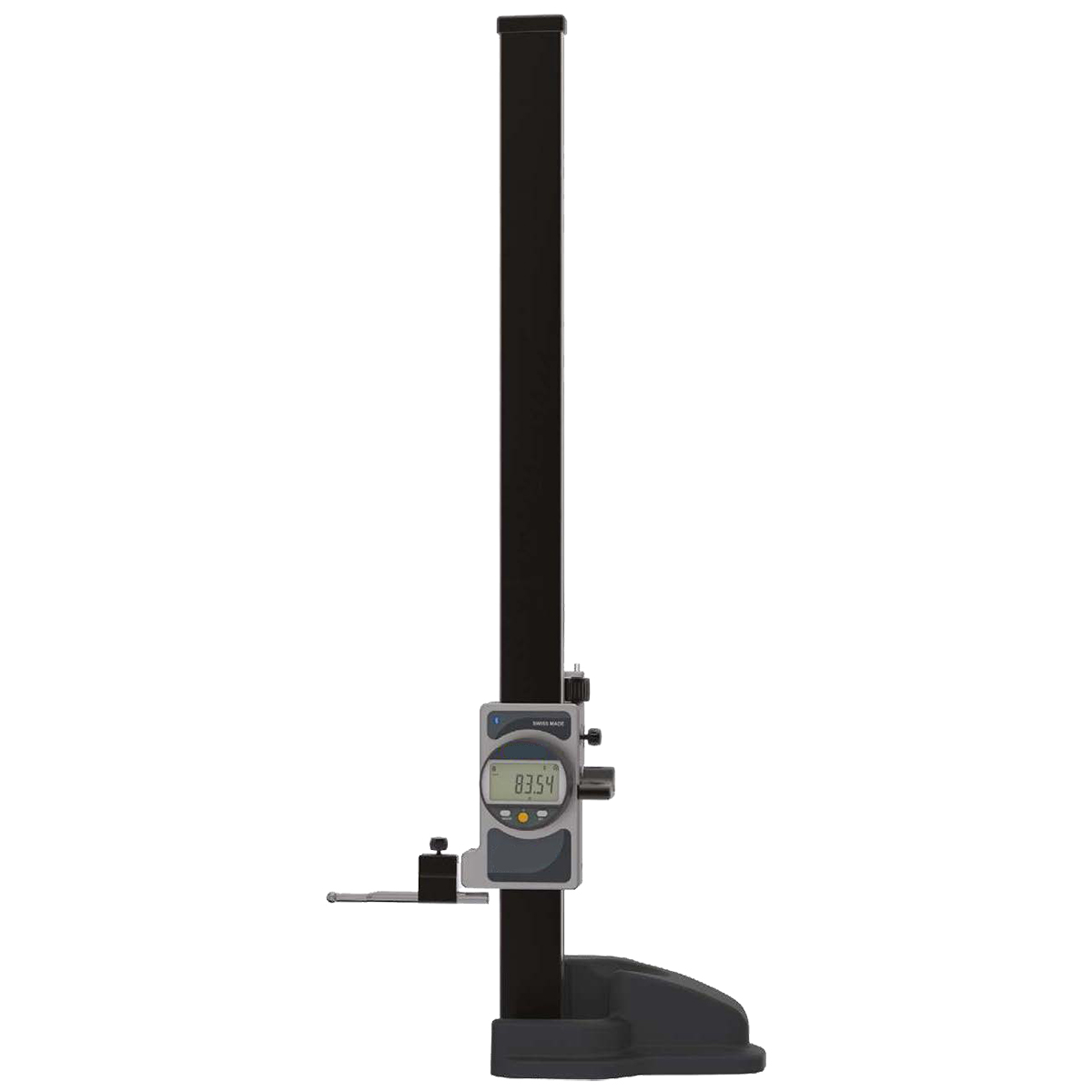

M1513HGN-0606P |
 |
 |
■寸法図
■仕様
| 品番 |
M1513HGN-0406P |
M1513HGN-0606P |
| 測定範囲 |
400mm |
600mm |
| 分解能 |
0.01mm |
| 最大誤差 |
40μm |
50μm |
| 再現性 |
10μm※1
|
| 2つの基準点 |
● |
| プリセット |
9000 |
| 測定方向の選択 |
● |
| スマート誘導センサー (S.I.S) |
● |
接続タイプ
（測定器からPC） |
Bluetooth®
トレースプローブ (M1513HGN-9002P) |
※1：±1digit
■オプション
| M1513HGN-9001P |
M1513HGN-9002P |
M1513HGN-2247P |
 |
 |
 |
| M1513HGN-USB66721P |
M1513HGN-USB66821P |
M1513HGN-USB66838P |
 |
 |
 |
| M1513HGN-RS66723P |
M1513HGN-RS54516P |
M1513HGN-RS54538P |
 |
 |
 |
| 品番 |
品名 |
備考 |

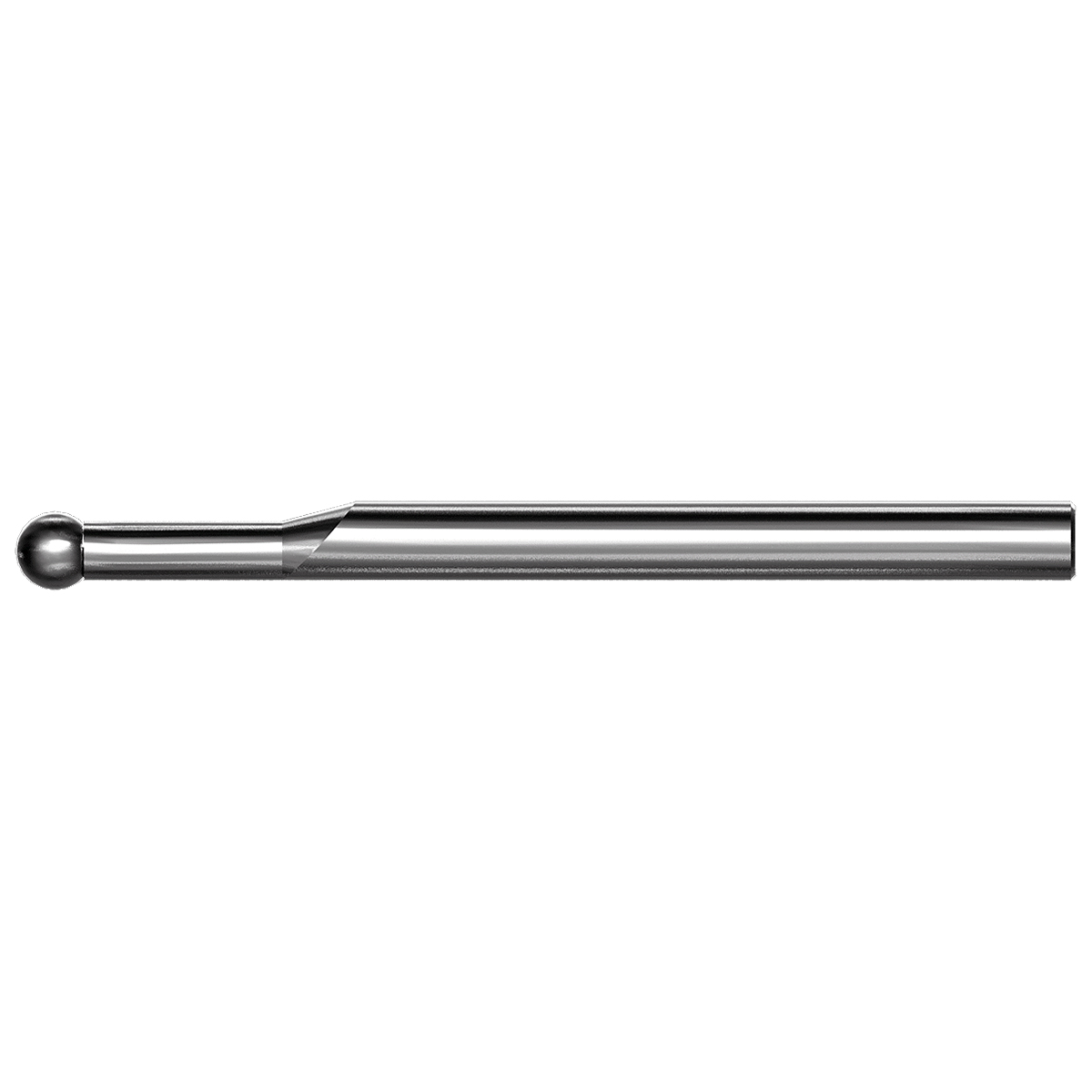

| M1513HGN-9001P |
φ8mmボールプローブ |
標準付属品 |
| M1513HGN-9002P |

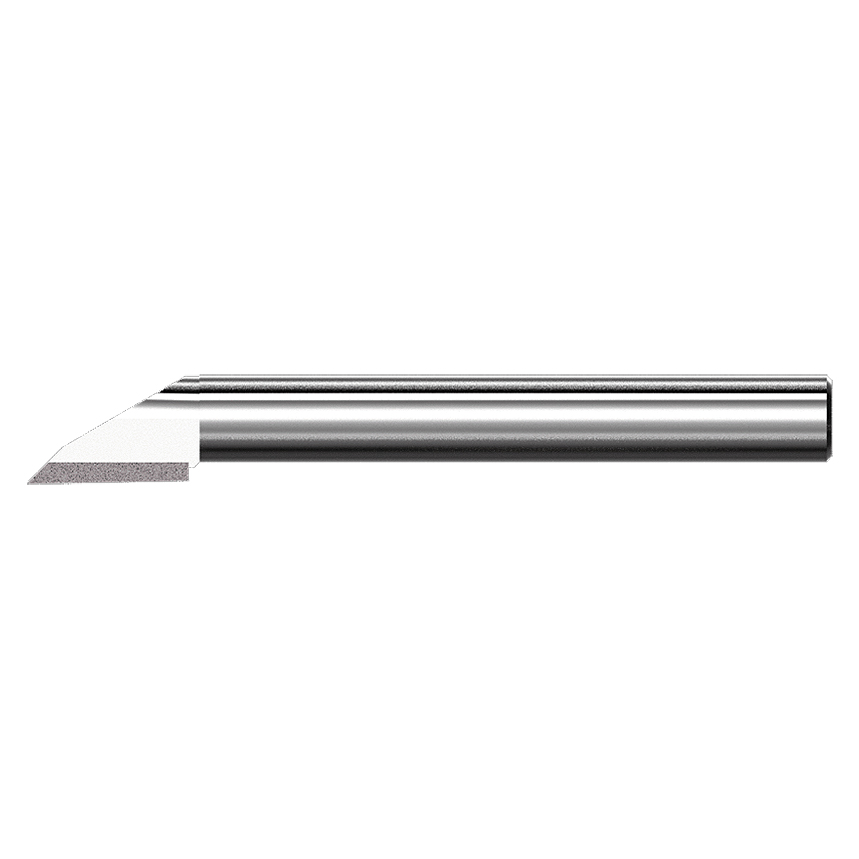

トレースプローブ |
| M1513HGN-2247P |
クランプステム |

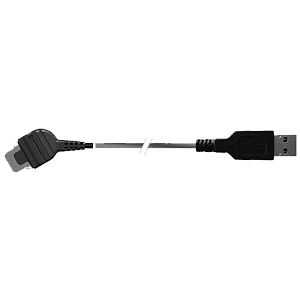

| M1513HGN-USB66721P |
USB出力ケーブル（3m） |
400mm用 |

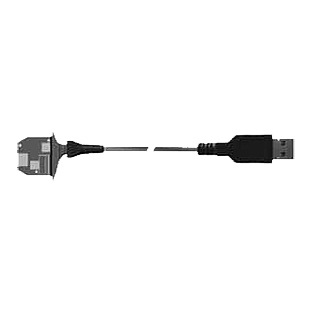

| M1513HGN-USB66821P |
外部電源供給付きUSB出力ケーブル3m（ストレート） |
600mm用 |

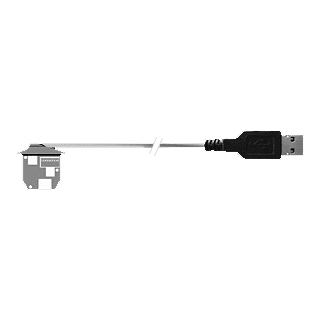

| M1513HGN-USB66838P |
外部電源供給付きUSB出力ケーブル3m（ベント） |
| M1513HGN-RS66723P |

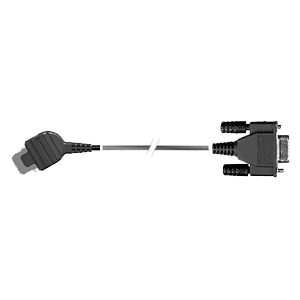

RS-232C出力ケーブル（3m） |
400mm用 |

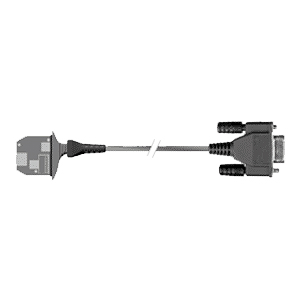

| M1513HGN-RS54516P |
外部電源供給付きRS-232C出力ケーブル3m
（ストレート） |
600mm用 |

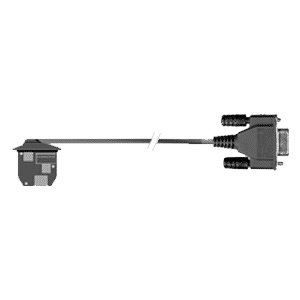

| M1513HGN-RS54538P |
外部電源供給付きRS-232C出力ケーブル3m（ベント） |
