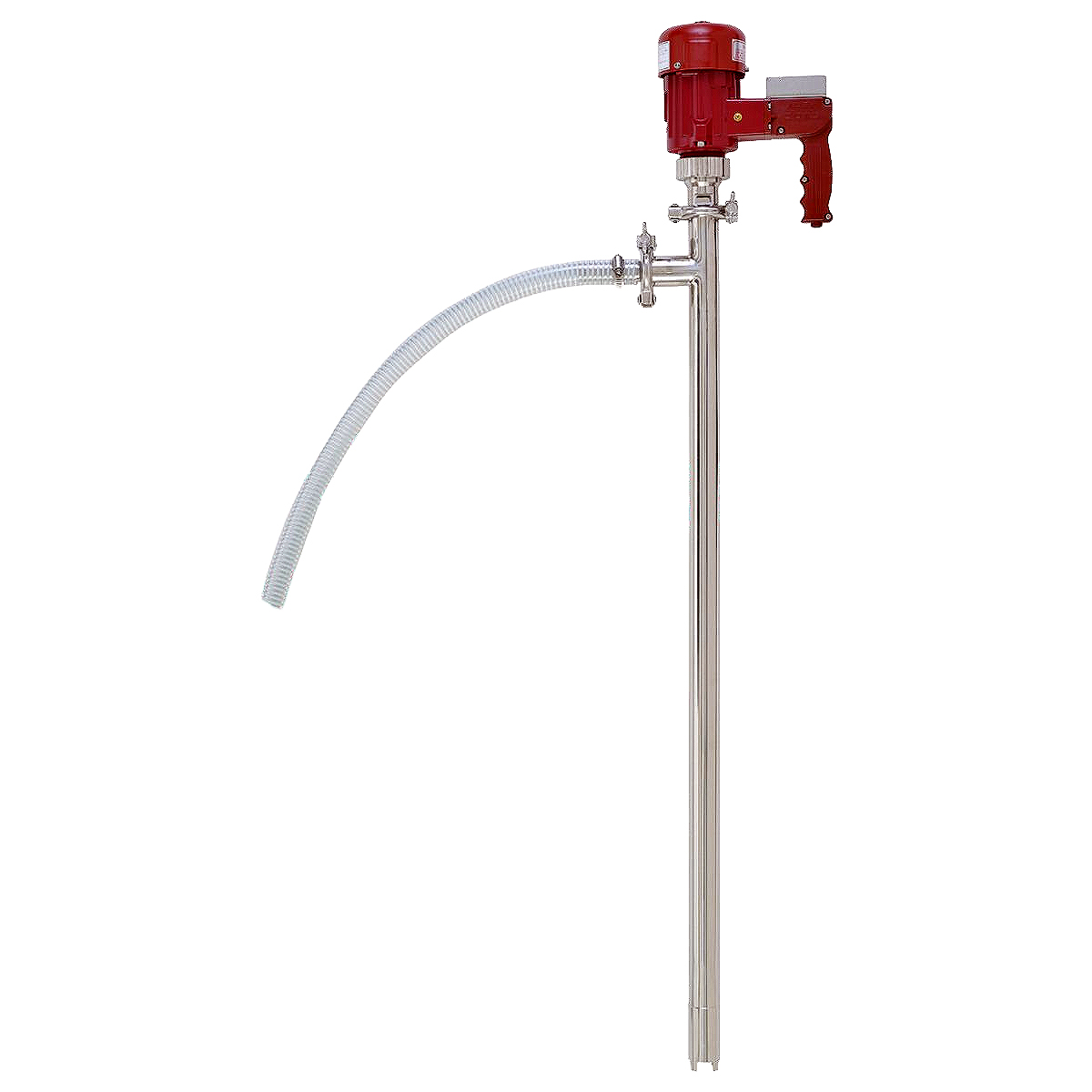

ケミカルポンプ

ドラム缶・コンテナからの液体移送に最適
洗浄性・メンテナンス性に優れた食品用ポンプ



■特長
●食品衛生法に適合
使用材質は食品衛生法の食品、添加物等の規格基準、器具または容器包装の規格に適合しています。
また、合成樹脂はポジティブリストにも収載しています。

●優れたメンテナンス性
接液部にネジがなく、残留物が溜まりにくい構造なので、洗浄性が高く、またメンテナンス性にも優れています。

●シンプルな構造
部品点数が少ない為、分解・組立が簡単にでき、作業の効率化が図れます。

●豊富な仕様
3種類のモーターと性能の組み合わせで、使用環境にあわせた選択が可能です。

モーター	性能
標準電動モーター 高回転モーター エアー駆動モーター	標準型 高揚程型 高温型

■外形寸法図



■共通仕様

駆動方式		標準電動モーター	高回転モーター※1	エア駆動モーター※2
移送液温度		0～50℃（標準型・高揚程型） 0～90℃（高温型・高温・高揚程型）
移送液粘度※3		200cP	100cP	500cP
接続口径		1.5Sヘルール接続
使用条件		屋内仕様 周囲温度0～40℃
概算重量		6.5kg	6.5kg	4.8kg
モーター	電源	AC100V 単相 50/60Hz		-
	定格出力	160W （連続定格）	300W （20分定格）※4	-
	定格電流	4A	6.5A	-
	消費電力	350VA ±15%	550VA ±15%	-
	絶縁階級	B種		-
	コード	PVC線 5m		-
	方式	-	-	回転可動翼式 エアーモーター （連続定格）
	使用空気圧	-	-	0.3～0.6MPa※5
	空気消費量	-	-	0.3～0.5Nm3/min
	エアーホース内径	-	-	Φ8
	コンプレッサー 所要馬力	-	-	連続運転：5HP以上 断続運転：3HP以上
接液部 材質	パイプ部	SUS304
	シャフト	SUS304
	プロペラ	ETFE（標準型・高揚程型） PVDF（高温型・高温・高揚程型）
	軸受	PTFE
	パッキン	FKM※6
吐出量予想性能曲線

※1：高回転モータータイプは電動モーターのみです。
※2：エアーモーター使用の際は、エアー3 点セット（ 別売）の設置をおすすめします。
※3：粘度のある液には標準型をお使いください。また、粘度が高くなると揚水量、揚程、連続運転許容時間は減少します。
※4：高回転モーターは20 分定格ですので、それ以上運転されますとモーターが焼き付く場合があります。20分程度を目安に運転しください。
※5：0.6 MPaより低い空気圧では、揚水量は低下します。
※6：パッキンの材質は変更可能です。詳しくはお問い合わせください。


■仕様

品番	駆動方式	タイプ	揚水量 (揚程0m)	最大 揚程	移送液温度	移送液 粘度※3
M1490FDP-E501K	標準電動 モーター	標準型	80L/min	5m	0～50℃	200cP
M1490FDP-E501HK		高揚程型	60L/min	10m
M1490FDP-E511K		高温型	80L/min	5m	0～90℃	200cP
M1490FDP-E511HK		高温・高揚程型	60L/min	10m
M1490FDP-E501SK	高回転 モーター※1	標準型	100L/min	7.5m	0～50℃	100cP
M1490FDP-E501HSK		高揚程型	70L/min	13m
M1490FDP-E511SK		高温型	100L/min	7.5m	0～90℃	100cP
M1490FDP-E511HSK		高温・高揚程型	70L/min	13m
M1490FDP-A502K	エア駆動 モーター※2	標準型	80L/min	5m	0～50℃	500cP
M1490FDP-A502HK		高揚程型	60L/min	10m
M1490FDP-A512K		高温型	80L/min	5m	0～90℃	500cP
M1490FDP-A512HK		高温・高揚程型	60L/min	10m
