永年の実績をふまえ、さらにポンプを小型・軽量化 しミニハンディポンプ
接液部材質 PP製
18リットル缶・ペール缶・ポリエチレン缶等の小型容器からの薬品 取り出しに最適です。
M1490CP-A601K型は粘度のある液体の移送が可能
■特長
●18リットル缶・ペール缶・ポリエチレン缶等の小型容器からの薬品取り出しに最適です。
●スイッチはガン式のため、取手を握ったまま操作でき、取扱いが簡単です。
●電動モーターは、悪環境に強い全閉構造で、サーマルプロテクターが内蔵されていますので、安心してお使いいただけます。
また、モーターのケースもプラスチック化されており、耐電性に優れています。
●防爆仕様には、エアー駆動モーターをお選び下さい。
■吐出量予想性能曲線
■タイプ
| M1490CP-A601K |

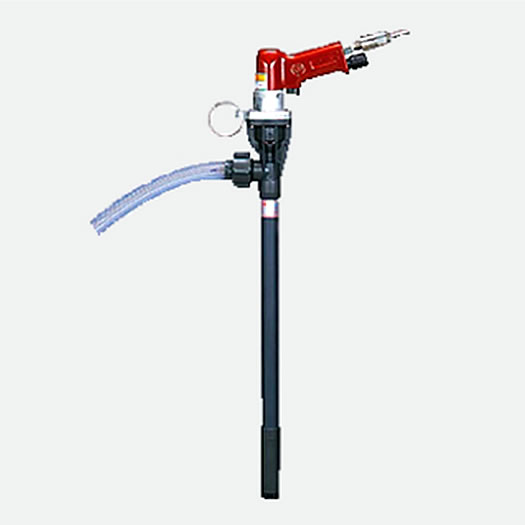

M1490CP-E602K |
|
 |
■仕様
| 品番 |
M1490CP-A601Kシリーズ |
| 揚水量（揚程0m） |
25㍑/min |
| 最大揚程 |
5m |
| 使用限界温度 |
50℃ |
| 概算重量 |
2.2kg |
| 最大粘度 |
200cP |
| 電源 |
AC100V 単相 50/60Hz |
| モータ |
定格出力 |
40W 30分定格注1
|
| 定格電流 |
1.5A |
| 消費電力 |
90VA±20% |
| 絶縁階級 |
B種 |
| コード |
PVC線 2.5m |
| 接液部材質 |
パイプ部 |
ポリプロピレン PVC |
| プロペラ |
ポリプロピレン ハステロイ-C |
| シャフト |
接液しません |
| シール部 |
セラミック 軟質塩化ビニール
フッ素樹脂系摺動材
フッ素ゴム ハステロイ-C |
| 付属品 |
軟質塩化ビニール製
φ19ホース 1m注3
|
注1 連続運転時間は、液の粘性によって異なります。粘性が高い場合、連続運転時間は短くなります。
注3 B、C仕様の場合ポリエチレンφ25ホース1．6m（バルブ付）になります。
| 品番 |
M1490CP-E602Kシリーズ |
| 揚水量（揚程0m） |
25㍑/min |
| 最大揚程 |
5m |
| 使用限界温度 |
50℃ |
| 概算重量 |
1.8kg |
| 最大粘度 |
200cP |
| モータ |
方式 |
回転可動翼式エアーモーター（連続定格） |
| 使用空気圧 |
0.2～0.5MPa注2
|
| 空気消費量 |
0.25～0.35Nm3/min |
| エアーホース内径 |
φ8 |
| ｺﾝﾌﾟﾚｯｻｰ所要馬力 |
2HP以上 |
| 接液部材質 |
パイプ部 |
ポリプロピレン PVC |
| プロペラ |
ポリプロピレン ハステロイ-C |
| シャフト |
接液しません |
| シール部 |
セラミック 軟質塩化ビニール
フッ素樹脂系摺動材
フッ素ゴム ハステロイ-C |
| 付属品 |
軟質塩化ビニール製
φ19ホース 1m注3
|
注2 0.5MPaより低い空気圧では、揚水量は低下します。
※エアーモーター使用の際は、エアー3点セット（別売）の設置をお勧めいたします。
注3 B、C仕様の場合ポリエチレンφ25ホース1．6m（バルブ付）になります。
■特殊仕様
| 品番 |
M1490CP-A601K |
M1490CP-A601K-A |
M1490CP-A601K-B |
M1490CP-A601K-C |
| M1490CP-E602K |
M1490CP-E602K-A |
M1490CP-E602K-B |
M1490CP-E602K-C |
| 仕様 |
軟質塩化ﾋﾞﾆｰﾙ |
軟質塩化ﾋﾞﾆｰﾙ |
ポリエチレン |
ポリエチレン |
| ホース口 |
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ(ｸﾞﾚｰ) |
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ(ｸﾞﾚｰ) |
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ(白) |
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ(白) |
| ﾒｶﾆｶﾙｼｰﾙｶﾊﾞｰ |
フッ素ゴム |
PTFE |
PTFE |
PTFE |
| ﾒｶﾆｶﾙｼｰﾙA |
セラミック |
セラミック |
セラミック |
ハステロイ-C |
メカニカルシール
B用O-ﾘﾝｸﾞ（P-6） |
フッ素ゴム |
EPT |
フッ素ゴム |
カルレッツ |
| ﾊﾞﾙﾌﾞ・ﾊﾞﾙﾌﾞﾊﾟｯｷﾝ |
― |
― |
PVC・EPDM |
PVC・FKM |
パッキン
（ﾕﾆｵﾝｿｹｯﾄ用） |
軟質塩化ﾋﾞﾆｰﾙ |
軟質塩化ﾋﾞﾆｰﾙ |
フッ素ゴム |
フッ素ゴム |
注）酢酸をご使用の場合、B仕様のメカニカルシールB用O-リング（P-6）・パッキン（ユニオンソケット用）を「EPT」に変更して下さい。
■高粘度仕様タイプ
●M1490CP-A601HK・M1490CP-E602HKシリーズ高粘度仕様は、最大1000cPまでの高粘度液の移送にお使い頂けます。
（※酸・アルカリ・溶剤にはご使用いただけません。）
■吐出量予想性能曲線
■タイプ
| M1490CP-A601HK |
M1490CP-E602HK |
 |
 |
| 品番 |
M1490CP-A601HK |
| 揚水量（揚程0m） |
5㍑/min（液粘度1000cP） |
| 最大揚程 |
1m |
| 使用限界温度 |
50℃ |
| 概算重量 |
2.0kg |
| 最大粘度 |
1000cP |
| 電源 |
AC100V 単相 50/60Hz |
| モータ |
定格出力 |
40W 30分定格注1
|
| 定格電流 |
1.5A |
| 消費電力 |
90VA±20% |
| 絶縁階級 |
B種 |
| コード |
PVC線 2.5m |
| 接液部材質 |
パイプ部 |
ポリプロピレン PVC |
| プロペラ注3
|
PTFE |
| シャフト注3
|
SUS304 |
| シール部 |
フッ素ゴム
軟質塩化ビニール NBR |
| 付属品 |
軟質塩化ビニール製
φ15ホース 0.6m |
注1：連続運転時間は、液の粘性によって異なります。粘性が高い場合、連続運転時間は短くなります。
注2：0.5MPaより低い空気圧では、揚水量は低下します。
注3：プロペラとシャフトは一体となりますので、ご注意下さい。
| 品番 |
M1490CP-E602HK |
| 揚水量（揚程0m） |
5㍑/min（液粘度1000cP） |
| 最大揚程 |
1m |
| 使用限界温度 |
50℃ |
| 概算重量 |
1.6kg |
| 最大粘度 |
1000cP |
| モータ |
方式 |
回転可動翼式エアーモーター（連続定格） |
| 使用空気圧 |
0.2～0.5MPa注2
|
| 空気消費量 |
0.25～0.35Nm3/min |
| エアーホース内径 |
φ8 |
| ｺﾝﾌﾟﾚｯｻｰ所要馬力 |
2HP以上 |
| 接液部材質 |
パイプ部 |
ポリプロピレン PVC |
| プロペラ注3
|
PTFE |
| シャフト注3
|
SUS304 |
| シール部 |
フッ素ゴム
軟質塩化ビニール NBR |
| 付属品 |
軟質塩化ビニール製
φ15ホース 0.6m |
注1：連続運転時間は、液の粘性によって異なります。粘性が高い場合、連続運転時間は短くなります。
注2：0.5MPaより低い空気圧では、揚水量は低下します。
注3：プロペラとシャフトは一体となりますので、ご注意下さい。
※エアーモーター使用の際は、エアー3点セット（別売）の設置をお勧めいたします。
