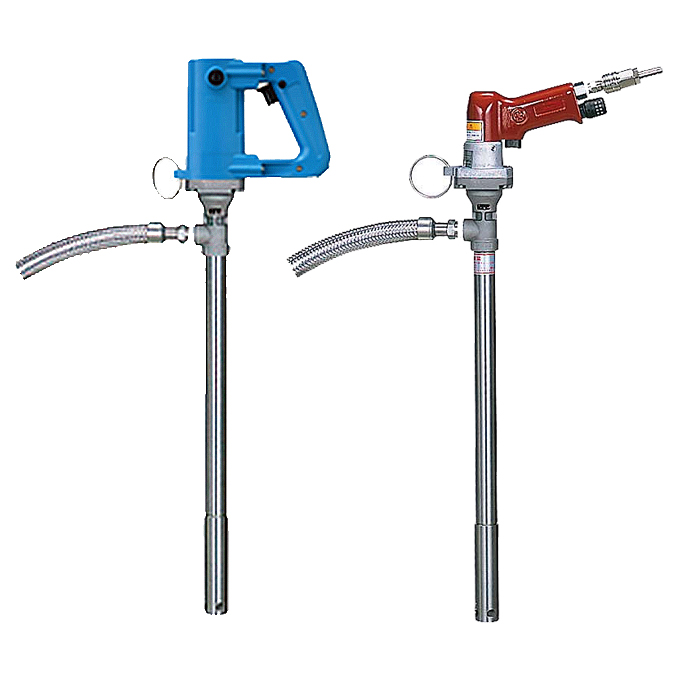

小型容器から薬品を簡単に移送できる、接液部SUS製の小型・軽量タイプのハンディポンプです。
18L缶・ペール缶・ポリエチレン缶などからの液体取り出しに最適で、薬品移送作業を効率化します。
■特長
●18L缶・ペール缶・ポリエチレン缶等の小型容器からの薬品取り出しに最適です。
●スイッチはガン式のため、取手を握ったまま操作でき、取扱いが簡単です。
●電動モータータイプのM1490CP-A701タイプは、悪環境に強い全閉構造で、サーマルプロテクターが内蔵されていますので、安心してお使いいただけます。また、モーターのケースもプラスチック化されており、耐電性に優れています。
●防爆仕様には、エアー駆動モーター（M1490CP-E702タイプ）をお選び下さい。
●高粘度仕様（末尾HK）は、最大1000cPまでの高粘度液の移送にお使い頂けます。（※酸・アルカリ・溶剤にはご使用いただけません。）
■吐出量予想性能曲線
| 標準タイプ |
高粘度仕様
※粘度のある液の場合 |
 |
 |
※エアー駆動モータータイプの場合は、使用空気圧0.5MPaの時です。
※粘度が高くなると揚水量、揚程、連続運転許容時間は減少します。上表を参考にご使用下さい。
（粘度は液温により変化しますので、実際に使用される液温での粘度でご検討下さい。）
■用途
●薬品の小分け移送
●洗浄液、薬液の移送
●工場、研究所、設備メンテナンス現場での液体搬送
■仕様
| 品番 |
電動モーター |
M1490CP-A701K |
M1490CP-A701HK |
| エアー駆動モーター |
M1490CP-E702K |
M1490CP-E702HK |
| 使用可能液体※1
|
シンナー等の各種溶剤、
アルコール、各種油類 |
オイル等の高粘度液 |
| ポンプ仕様 |
揚水量（揚程0m） |
25L/min |
| 最大揚程 |
5m |
| 使用限界温度 |
50℃ |
| 最大粘度 |
200cP |
| 概算重量 |
電動モーター |
3.2kg |
3.4kg |
| エアー駆動モーター |
2.8kg |
3.0kg |
モーター
仕様 |
電動
モーター |
電源 |
AC100V 単相 50/60Hz |
| 定格出力 |
40W 30分定格※2
|
| 定格電流 |
1.5A |
| 消費電力 |
90VA±20% |
| 絶縁階級 |
B種 |
| コード |
PVC線 2.5m |
| 方式 |
回転可動翼式エアーモーター（連続定格） |
エアー駆動
モーター |
使用空気圧 |
0.2～0.5MPa※3
|
| 空気消費量 |
0.25～0.35Nm3/min |
| エアーホース内径 |
φ8 |
| コンプレッサー所要馬力 |
2HP以上 |
| 接続部材 |
パイプ部 |
SUS316 |
SUS304・SUS316 |
| プロペラ |
PTFE・SUS316 |
PTFE※4
|
| シャフト |
SUS316 |
SUS304※4
|
| シール部 |
セラミック フッ素樹脂系摺動材
PTFE SUS316 カルレッツ |
NBR SUS304 PTFE |
| 付属品 |
SUS304製φ19ホース 1m |
| 寸法図 |
電動モーター |
 |
| エアー駆動モーター |
|
※1：濃度によってはご使用できない場合がございますので、詳しくはメールでお問い合わせ下さい。
※2：連続運転時間は、液の粘性によって異なります。粘性が高い場合、連続運転時間は短くなります。
※3：0.5MPaより低い空気圧では、揚水量は低下します。
※4：プロペラとシャフトは一体型となります。
※5：エアーモーター使用の際は、エアー3点セット（別売）の設置をお勧めいたします。
■オプション
●エアー3点セット
清浄なエアーを供給する商品で、フィルタ（ゴミ・水分除去）、レギュレータ（圧力調整）、ルブリゲータ（給油）がセットになっています。
