※校正証明書付商品です。
校正証明書、試験成績表、トレーサビリティーチャートの書類が含まれます。

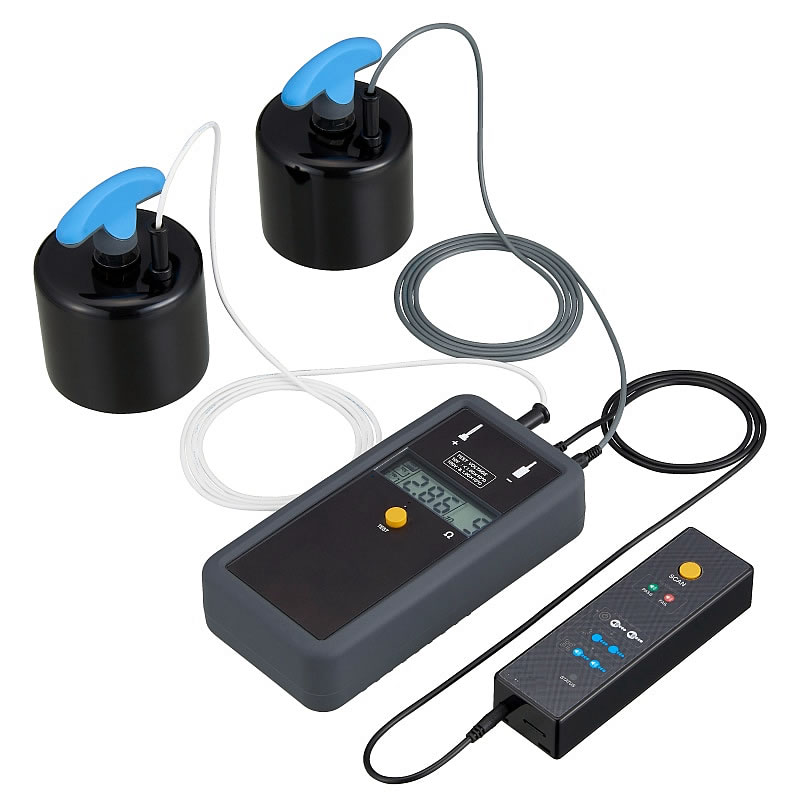

測定個体を識別し測定データをそのまま保存、静電気対策の規格に沿った合否の自動判定ができる
ESD管理用アイテムの抵抗値管理に必携の表面抵抗計です。
静電気対策の規格（RCJS、JIS、IEC、ANSI）に対応します。
読み取り時間は規格に準拠した「ホールドモード」と材料試験などに便利な「常時測定モード」の2パターン※1で選択できます。
付属のデータロガーにより、わずらわしい測定結果の転記から解放され、転記ミスやデータ改ざんの防止対策にも効果的。
操作も簡単、ボタンを押してQRコードにかざすだけで、音と光による合否判定表示とともにデータ保存します。
QRコード※2を使用することで、ESD管理用アイテム個々に識別を行い、測定データと紐づけします。
個別に取得したデータは、RCJS-5-1に準じた閾値※3に照らし、自動的に合否を判定。
保存した測定データはアイテムごとに使用条件の変化や寿命予測などの個体管理に活かせます。
表計算ソフト等が無くても簡単に閲覧できるビュアーを、本ページ上に用意しています。
[記録閲覧]のボタンからお進みください。（無料の会員登録が必要です）
規格に対応した専用電極、持ち運びや保管に便利な軽量ソフトケース付。
※ データロガーの日時設定やデータ閲覧には別途パソコンなどが必要です。
※1 「ホールドモード」は測定スイッチONから15秒後の測定値を表示し20秒でOFF、「常時測定モード」は35秒で電源がOFFになるまでの測定値変化を表示します。
※2 「QRコード」は株式会社デンソーウェーブの登録商標です。
※3 初期設定はRCJS-5-1の閾値で設定していますが、お客様ご自身で変更可能です。
■簡単導入
運用に欠かせない個体識別用のQRコードやデータ閲覧ページもメーカーWebサイトにてご用意しております。
ESD対策用アイテムの自動合否判定から分析・記録保管に至る一貫した管理が可能
■ESD管理用アイテム毎に個体識別番号を付与し、測定時に読み取ります。
■RCJS-5-1の閾値に準じて、アイテムの合否を自動判定し、音と光で伝えます。
■表計算ソフト等が無くても簡単に閲覧できるビュアーを用意しています。
（無料の会員登録が必要です）
■電極の位置決めに便利な布尺付き
■校正証明書、試験成績表、トレーサビリティチャート
■抵抗値管理が必要ならあらゆるアイテムの測定、データ管理が可能
※ESD管理用アイテムによっては別売電極が必要です。
■仕様
| 測定範囲 |
9.00×102Ω以上 2.00×1012Ω以下 |
| 印加電圧 |
測定対象物が1.00×106Ω未満のとき ... 10V
測定対象物が1.00×106Ω以上の とき ... 100V |
| 確度 |
±10% (ただし、1.00×1011Ω以上は ±20%)
※参考 RCJS-5-1 の要求事項 受け入れ試験で使用する装置 確度：±20% |
| 電源 |
積層(6LR61/6LF22)電池×1付 |
| 電池寿命 |
1000回以上(常時測定モード時) |
| 外形寸法 |
本体：85 (W) ×40 (H)×170 (D) mm (突起部含まず)
電極：79mmp×110mm (導電パット部 63.5mmp)
ケース：290 (W)×170 (H)×130 (D) mm |
| 総重量 |
5.1kg [本体:300g (電池含まず)、電 極:2.3kg(1個)] |
※オートパワーオフ機能付
※電極2個、接続コード（1.5m）2本、アース線、ワニグチクリップ2個、布尺（40㎝）、キャリングケース 付
■データロガー
| 読取可能コード |
QRコード |
| 記録項目 |
日時/個体識別情報(読取コード) /測 定結果 /判定結果 |
| 記録ファイル形式 |
CSV |
| 記録媒体 |
microSD / SDHC メモリーカード (最大 32GB) |
| 電源 |
単三型アルカリ乾電池×2本 リチウムコイン電池 (CR1220) ×1個 |
| 電池寿命 |
1000回以上 |
| 外形寸法 |
40 (W)×26 (H)×130 (D) mm (突起物含まず) |
| 重量 |
70g (電池含まず) |
※接続ケーブル付き
