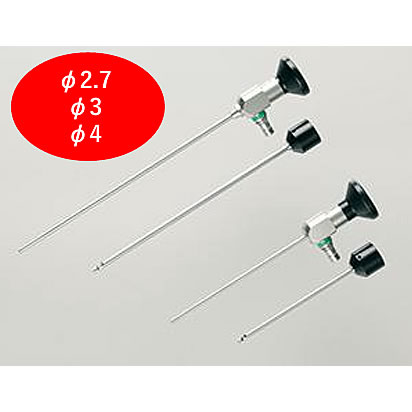

工業用リジッドボアスコープは細い穴や隙間の内部を見ることができる内視鏡です。
非破壊で被写体を検査できるため、手間やコストを抑えた精度の高い検査を可能にします。
工業用内視鏡は、超細径・高精細モデルをラインナップ。
狭い空間の検査に最適な高画質カメラを提供し、精密検査をサポートします。
耐久性と操作性を兼ね備え、製造業・品質管理・設備点検など幅広い業界で活用可能。
最新技術を駆使した超細径スコープ・スタンダードスコープ・ローテーションスコープを取り揃え、高精度な検査を求める方に最適な工業用内視鏡です。
■用途
●自動車部品検査（エンジン部品、ミッション部品、ギア部品、シャフト部品など）
●金属加工品の検査
●小口径パイプの検査
●金型、切削加工品の検査
●鋳造品の検査
●構造物やコンクリート内部の検査
●セキュリティ、隠蔽物などの検査（警察、税関）
■幅広い検査目的に対応。
直接人間の目が届かない狭い場所や部品の内部を非破壊で目視または、モニター画面に映し出して検査することが可能です。
不良品や欠陥を早期発見。
検査、点検時の分解に要する時間を省き、コスト面での経済性も向上させます。
■画像は「目で覗く」又は「モニタに表示させる」が選択可能
【画像を目で覗く】
低コストで手軽に検査が可能です。
質量も軽く、どなたでも簡単に使用することが可能です。
■モニター検査システム撮影画像
（φ4直視スコープ、Cマウントレンズアダプタf18mm、フルHDカメラを使用）
■視野方向撮影画像
■豊富なバリエーション
検査箇所により、径、有効長、視野方向、視野角がお選びいただけます。
■視野方向説明
■ミラーチューブ
スコープΦ3.3mm、Φ3.3mm、3mm、4mmの直視スコープには、側視ミラーチューブを取り付けることが可能です。
ミラーチューブを回転させて使用することで、側面全周を見ることが可能です。
ワークを回さなくても側面全周を見ることが可能ですので、非常に便利です。
| 品番 |
品名 |
| M1463RBS03-MS100M-3.3M |
スタンダードボアスコープ用側視ミラーチューブ（φ3.3mm） |
| M1463RBS04-MS175M-4.4M |
スタンダードボアスコープ用側視ミラーチューブ（φ4.4mm） |
| M1463RBS04-MS300M-4.4M |
スタンダードボアスコープ用側視ミラーチューブ（φ4.4mm） |
■保護チューブ
直視スコープの先端部を保護するチューブです。
先端レンズ部に直接ワークが触れないようにします。
| 品番 |
品名 |
| M1463RBS03-MS100M-3.3P |
スタンダードボアスコープ用保護チューブ（φ3.3mm） |
| M1463RBS04-MS175M-4.4P |
スタンダードボアスコープ用保護チューブ（φ4.4mm） |
| M1463RBS04-MS300M-4.4P |
スタンダードボアスコープ用保護チューブ（φ4.4mm） |
■主な用途
自動車などのエンジンや部品内部の検査
油圧部品やシリンダーブロック等の精密部品の検査
金型や切削加工品のバリ検査
FAラインでの加工、組立時の部品検査
鋳造品の「す」や形状欠陥検査
コンクリート内部の劣化、剥離診断
セキュリティ、隠匿物などの検査（警察、税関）
■仕様
| 品番 |
M1463RBS27-MS107M-00 |
M1463RBS27-MS107M-30 |
M1463RBS27-MS107M-70 |
| 外径 |
φ2.7 |
φ2.7 |
φ2.7 |
| 有効長 |
107 |
107 |
107 |
| 視野方向 |
0° |
30° |
70° |
| 視野角度 |
60° |
| 焦点深度 |
3～100 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
| 品番 |
M1463RBS27-MS175M-00 |
M1463RBS27-MS175M-70 |
| 外径 |
φ2.7 |
φ2.7 |
| 有効長 |
175 |
175 |
| 視野方向 |
0° |
70° |
| 視野角度 |
60° |
| 焦点深度 |
3～100 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
| 品番 |
M1463RBS03-MS100M-00 |
M1463RBS03-MS100M-30 |
| 外径 |
φ3 |
φ3 |
| 有効長 |
100 |
100 |
| 視野方向 |
0° |
30° |
| 視野角度 |
60° |
60° |
| 焦点深度 |
3～100 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
| 品番 |
M1463RBS04-MS175M-00 |
M1463RBS04-MS175M-30 |
| 外径 |
φ4 |
φ4 |
| 有効長 |
175 |
175 |
| 視野方向 |
0° |
30° |
| 視野角度 |
55° |
52° |
| 焦点深度 |
3～100 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
| 品番 |
M1463RBS04-MS175M-70 |
M1463RBS04-MS175M-70W |
M1463RBS04-MS175M-90 |
| 外径 |
φ4 |
φ4 |
φ4.1 |
| 有効長 |
175 |
175 |
175 |
| 視野方向 |
70° |
70° |
90° |
| 視野角度 |
60° |
110° |
| 焦点深度 |
3～100 |
3～50 |
3～50 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
| 品番 |
M1463RBS04-MS300M-00 |
M1463RBS04-MS300M-30 |
M1463RBS04-MS300M-70 |
| 外径 |
φ4 |
φ4 |
φ4 |
| 有効長 |
300 |
300 |
300 |
| 視野方向 |
0° |
30° |
70° |
| 視野角度 |
60° |
| 焦点深度 |
3～100 |
| 使用温度範囲 |
10～40 |
| 挿入部防水性 |
防水 |
■目視検査キット
ハンディタイプの乾電池式LEDグリップをスコープ本体に接続し、直接目で覗く簡単目視検査KITです。
据え置き型の光源装置が不要で、現場から現場への移動が伴う検査や、映像の記録が伴わない検査にお勧めです。
●ミラーチューブ
側視90°方向を正対して観察可能。
スコープは固定したままチューブのみ360°回転させて内面全周検査が可能。
■モニター検査システム
●Cマウントレンズアダプタ
リジッドスコープとCマウントカメラを接続するアダプタレンズです。
焦点距離18mm／25mm／28mmをご用意
フォーカス調整機構付き。
■LED光源装置
高輝度、高寿命のLED光源装置。
無段階の調光が可能で使用環境に合わせた明るさを提供します。
●乾電池LEDグリップ
リジッドボアスコープに接続
ハンディタイプのグリップ型光源
電源：単三乾電池×2個
■ライドガイドケーブル
リジッドボアスコープと光源装置を接続します。
ハンドル径：φ4mm
ケーブル長：約 1,750mm
| 品番 |
品名 |
| M1463RBS-CMLA-F18 |
Cマウントレンズアダプタ（f18mm） |
| M1463RBS-CMLA-F25 |
Cマウントレンズアダプタ（f25mm） |
| M1463RBS-CMLA-F28 |
Cマウントレンズアダプタ（f28mm） |
| M1463RBS-LED2P6570M |
LED光源装置（外部コントロール可能） |
| M1463RBS-LEDGP2M |
LEDグリップ |
| M1463RBS-LGC1750PM |
ライトガイドケーブル（約1.75m） |
