■主な機能
●見やすく、分かりやすいガイド搭載の表示部
大きなバックライト付きディスプレイで結果をはっきりと確認できます。英数字のキーパッドと機能ボタンがあり、操作性に優れています。日本語表示とソフトキーが操作を簡単にします。
●過酷な産業環境に耐える構造
耐久性に優れたステンレス製の計量皿、塗装スチール製フレーム(標準タイプ)または、ステンレス製フレーム(オールステンレス防水タイプ)、アルミ製のロードセルで構成されています。また、OIML/EC認証を取得しています。
●複数の計量モードと、大きなデータ保存容量による多様な使用方法
産業用途向けに設計された機能として、50,000項目の保存が可能なライブラリ、1,000人のユーザープロファイルがあり、設定を簡素化するエクスポート、インポートが可能です(SDカード利用)。また、トレーサビリティのために時間/日付が記載されたGLP/GMP出力機能も装備しています。Alibiメモリが利用可能です。
●便利なデータ転送とデータ保存のための複数の接続オプション
計量結果はマイクロSDカードに保存可能です。また、標準装備のRS232またはオプションのインターフェイス(第二RS232/RS485/USBデバイス、イーサネット、Bluetooth/WiFi、アナログ出力、リレー付ディスクリートI/Oなど)を介してデータが出力できます。
●基本的な機能および特徴
デュアルレンジ、150％過負荷保護、上下限の状況を表示とブザー音で設定可能なチェックモード、メニューロックスイッチ、日本語を含めた複数のオペレーション言語、選択可能な環境設定および自動印字設定、自動電源オフ、自動風袋引き、安定表示、超過不足表示、コントラスト調整自動消灯、100-240VAC50/60Hzのユニバーサル電源、20時間連続使用可能な充電式内蔵バッテリー(別売)、滑り止め付き調整脚、300kgまでの台はかりに取り付け可能な車輪キット(別売)
●追加機能
データ印字に利用可能な合計6つの印字テンプレートをご用意。簡単な印字用にシンプルなテンプレートがデフォルトとして設定されており、計量モードにより必要な情報を印字するためのカスタマイズ可能な5つのテンプレートも利用可。

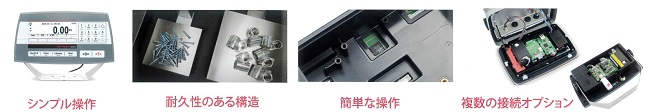

●シンプル操作
明るい場所でも反射を抑える大きなドットマトリックスディスプレイで結果を簡単に読み取ることができます。SmarText3.0インターフェイスは、ユニークな機能と高度な機能をガイドします。5つのソフトキーと、SmartText3.0がはかりの操作性を向上させ、オペレーターのトレーニング時間を短縮します。
●耐久性のある構造
OIML/EC認証を取得しています。実用的な価格で耐久性を提供します。
●簡単な操作
パーセント計量、APW最適化機能が搭載された個数計量、チェック重量またはチェック個数、動物計量、表示値ホールドを含む一般的なアプリケーションを備え、産業向けアプリケーションや製造プロセスの計量ニーズを満たします。これらの計量モードを利用することにより、長くて複雑な手作業の計算が不要になります。時間/日付を伴うGMP/GLPは、結果のトレーサビリティを可能にします。マイクロSDカードを装備し最大50,000項目と1,000名のユーザープロファイルのデータ保存が可能です。計量結果は、Alibiまたは通常のフォーマットで保存することもできます。
●複数の接続オプション
計量結果は、標準装備のRS232ポート経由で簡単にエクスポートできます。その他の接続オプションには、第2RS232、RS485またはUSBデバイス、イーサネット、およびWiFi/Bluetooth、アナログオプション(4～20mAまたは0～10V)または2In/4OutディスクリートI/Oを使用して、新しいディフェンダー5000表示部をPLCなどのシステムに使用することもできます。

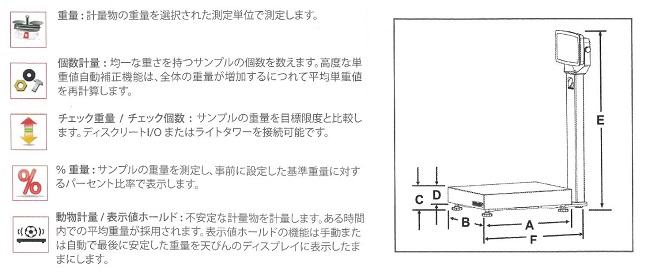

■機能と寸法図
■仕様
●表示部仕様
| タイプ |
M1450F52Pシリーズ |
M1450F52XWシリーズ |
| 標準タイプ |
オールステンレス防水タイプ |
| 本体材質 |
ABS 樹脂 |
ステンレス製(SUS304) |
| 防塵防水保護等級 |
非防水 |
IP68 |
| 計量単位 |
kg, g, t, カスタム |
| 計量モード |
重量、個数、％、チェック重量、チェック個数、動物/表示値ホールド |
| 表示部 |
LED バックライト付きドットマトリックスLCD, 256 x 80 pixels |
| キーボード |
6機能ボタン,5ソフトキー, 12 英数字ボタン |
| 自動0トラッキング |
Off, 0.5 d, 1 d or 3 d |
| ゼロ範囲 |
ひょう量の 2％ または 100％ |
| 通信(標準装備) |
RS232* |
| インターフェイス(別売) |
イーサネット, WiFi/Bluetooth, RS232/RS485/USB, ア
ナログ出力, In/4 Out デジタルI/O |
| 電源 |
100-240 VAC , 50/60Hz ユニバーサル電源(標準付属)、
充電式バッテリー(別売) |
| バッテリー稼働時間 |
20 時間 連続使用 |
| 校正 |
ゼロ、スパン、直線性3点 |
| 仕様書 |
 |
※M1450F52XWシリーズは別途ケーブル取り付け作業が必要となります。
●標準タイプ
| 品番 |
M1450F52P-6RQDR1JP |
M1450F52P-15RQDR1JP |
M1450F52P-15RTDR1JP |
| ひょう量 |
3/6 kg |
6/15 kg |
| 最小表示 |
0.2/0.5g |
0.5/1g |
計量可能
最小単重 |
0.01g |
0.025g |
内蔵計数
分解能 |
1:600000 |
直線性/
繰り返し性 |
±2d |
| 表示部 |
ABS 製 |
表示部用
ポール
長さ、材質 |
374 mm 塗装スチール |
| 計量部材質 |
ステンレス製計量台、塗装スチール製フレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
| 計量台寸法 |
305×305 mm |
305×355 mm |
| 許容過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作温度範囲 |
-10℃～40℃ |
本体寸法
（mm） |
B |
305 |
305 |
| A |
305 |
355 |
| C |
95 |
99 |
| D |
60 |
60 |
| E |
574 |
574 |
| F |
442 |
491 |
| 本体重量 |
10 kg |
11 kg |
| 品番 |
M1450F52P-30RTDR1JP |
M1450F52P-60RTDR1JP |
| ひょう量 |
15/30 kg |
30/60kg |
| 最小表示 |
1/2g |
2/5g |
| 計量可能最小単重 |
0.05g |
0.1g |
| 内蔵計数分解能 |
1:600000 |
| 直線性/繰り返し性 |
±2d |
| 表示部 |
ABS 製 |
表示部用ポール
長さ、材質 |
374 mm 塗装スチール |
| 計量部材質 |
ステンレス製計量台、塗装スチール製フレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
| 計量台寸法 |
305×355 mm |
| 許容過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作温度範囲 |
-10℃～40℃ |
本体寸法
（mm） |
B |
305 |
| A |
355 |
| C |
99 |
| D |
60 |
| E |
574 |
| F |
491 |
| 本体重量 |
11 kg |
| 品番 |
M1450F52P-30RQDL2JP |
M1450F52P-60RQDL2JP |
| ひょう量 |
15/30 kg |
30/60kg |
| 最小表示 |
1/2g |
2/5g |
| 計量可能最小単重 |
0.05g |
0.1g |
| 内蔵計数分解能 |
1:600000 |
| 直線性/繰り返し性 |
±2d |
| 表示部 |
ABS 製 |
表示部用ポール
長さ、材質 |
704 mm 塗装スチール |
| 計量部材質 |
ステンレス製計量台、塗装スチール製フレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
| 計量台寸法 |
400×400mm |
| 許容過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作温度範囲 |
-10℃～40℃ |
本体寸法
（mm） |
B |
400 |
| A |
400 |
| C |
110 |
| D |
70 |
| E |
903 |
| F |
570 |
| 本体重量 |
17kg |
| 品番 |
M1450F52P-150RTDL2JP |
M1450F52P-150RTDX2JP |
M1450F52P-300RTDX2JP |
| ひょう量 |
60/150kg |
60/150kg |
150/300kg |
| 最小表示 |
5/10g |
5/10g |
10/20g |
計量可能
最小単重 |
0.25g |
0.5g |
内蔵計数
分解能 |
1:600000 |
直線性/
繰返し性 |
±2d |
| 表示部 |
TD52P ABS 製 |
表示部用
ポール |
長さ：704 mm/材質：塗装スチール |
計量部
材質 |
ステンレス製計量台、塗装スチール製フレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
計量台
寸法 |
400×500 mm |
457×610mm |
許容
過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作範囲 |
-10℃～40℃ |
本体寸法
（mm） |
B |
400 |
457 |
| A |
500 |
610 |
| C |
120 |
130 |
| D |
80 |
90 |
| E |
903 |
903 |
| F |
665 |
775 |
| 本体重量 |
22kg |
27kg |
●オールステンレス防水タイプ
| 品番 |
M1450F52XW-15WQDR6JP |
M1450F52XW-30WQDR6JP |
| ひょう量 |
6/15 kg |
15/30 kg |
| 最小表示 |
0.5/1g |
1/2g |
| 計量可能最小単重 |
0.025 |
0.05 |
| 内蔵計数分解能 |
1:600000 |
| 直線性/繰返し性 |
±2d |
| 表示部 |
ステンレス製 |
表示部用ポール
長さ、材質 |
374 mm スチール |
| 計量部材質 |
ステンレス製計量台、ステンレスフレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
| 計量台寸法 |
305×305 mm |
| 許容過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作範囲 |
-10℃～40℃ |
本体寸法
（mm） |
B |
305 |
| A |
305 |
| C |
95 |
| D |
60 |
| E |
604 |
| F |
442 |
| 本体重量 |
10 kg |
| 品番 |
M1450F52XW-60WQDL7JP |
M1450F52XW-150WQDX7JP |
M1450F52XW-300WTDX7JP |
| ひょう量 |
30/60kg |
60/150kg |
150/300kg |
| 最小表示 |
2/5g |
5/10 g |
10/20g |
計量可能
最小単重 |
0.1 |
0.25 |
0.5 |
内蔵計数
分解能 |
1:600000 |
直線性/
繰返し性 |
±2d |
| 表示部 |
ステンレス製 |
表示部用
ポール |
704mmステンレス |
計量部
材質 |
ステンレス製計量台、ステンレスフレーム、
水濡れ防止用にシリコンでコーティングされた IP67のアルミ製ロードセル |
計量台
寸法 |
400×400mm |
500×500mm |
457×610mm |
| 許容過負荷 |
ひょう量の 150％まで |
| 安定時間 |
1秒以内 |
| 動作範囲 |
-10℃～40℃ |
本体寸法
(mm) |
B |
400 |
500 |
457 |
| A |
400 |
500 |
610 |
| C |
110 |
120 |
130 |
| D |
70 |
80 |
90 |
| E |
934 |
934 |
711 |
| F |
570 |
665 |
775 |
| 本体重量 |
20kg |
23kg |
31kg |
