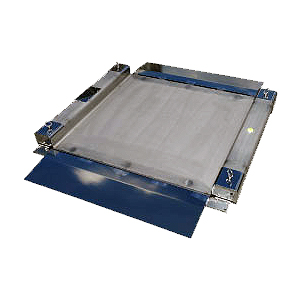

台車ごと載せて計量することが可能な低床式の台はかり。
本体高さ23mm～の超薄型構造ですので台車等の乗降もスムーズに行えます。
スチール製とステンレス製をご用意。
■特長
●廃棄物管理システムと連動することで地球に優しい取り組みをサポートいたします。
●耐食性に優れたステンレスモデルもございます。
●片側のスロープ部を車輪ガード金具に変更することも可能です。
●キャスターを装着することで移動することも可能です。（オプション品）
●お好きな指示計と組み合わせてお使いいただけます。
●標準仕様以外にもお客様のご要望に合わせて製作いたします。
●国家検定を取得することも可能です。
■使用例
■寸法図
■共通仕様
| M1397FBW-310FE |
M1397FBW-310SUS |
|
 |
| 品番 |
秤量
(kg) |
目量
(kg) |
載台面高さ
(mm) |
載台寸法(W×L)mm |
| 750×950 |
950×950 |
950×1200 |
1200×1200 |
| M1397FBW-310 |
310 |
0.1 |
23～27 |
○ |
○ |
○ |
- |
| M1397FBW-400 |
400 |
0.2 |
○ |
○ |
○ |
- |
| M1397FBW-500 |
500 |
25～29 |
○ |
○ |
○ |
○ |
| M1397FBW-600 |
600 |
- |
○ |
○ |
○ |
| M1397FBW-1000 |
1000 |
0.5 |
35～39 |
- |
- |
○ |
○ |
| M1397FBW-1200 |
1200 |
1 |
- |
- |
○ |
○ |
| M1397FBW-1500 |
1500 |
- |
- |
○ |
○ |
■上表中○は標準品です。標準品以外のサイズ・秤量でも設計いたします。
■仕様
| 品番 |
秤量
(kg) |
載台寸法(mm)
(W×L) |
| スチール |
ステンレス |
| M1397FBW-310FE-7595 |
M1397FBW-310SUS-7595 |
310 |
750×950 |
| M1397FBW-310FE-9595 |
M1397FBW-310SUS-9595 |
310 |
950×950 |
| M1397FBW-310FE-95120 |
M1397FBW-310SUS-95120 |
310 |
950×1200 |
| M1397FBW-400FE-7595 |
M1397FBW-400SUS-7595 |
400 |
750×950 |
| M1397FBW-400FE-9595 |
M1397FBW-400SUS-9595 |
400 |
950×950 |
| M1397FBW-400FE-95120 |
M1397FBW-400SUS-95120 |
400 |
950×1200 |
| M1397FBW-500FE-7595 |
M1397FBW-500SUS-7595 |
500 |
750×950 |
| M1397FBW-500FE-9595 |
M1397FBW-500SUS-9595 |
500 |
950×950 |
| M1397FBW-500FE-95120 |
M1397FBW-500SUS-95120 |
500 |
950×1200 |
| M1397FBW-500FE-120120 |
M1397FBW-500SUS-120120 |
500 |
1200×1200 |
| M1397FBW-600FE-9595 |
M1397FBW-600SUS-9595 |
600 |
950×950 |
| M1397FBW-600FE-95120 |
M1397FBW-600SUS-95120 |
600 |
950×1200 |
| M1397FBW-600FE-120120 |
M1397FBW-600SUS-120120 |
600 |
1200×1200 |
| M1397FBW-1000FE-95120 |
M1397FBW-1000SUS-95120 |
1000 |
950×1200 |
| M1397FBW-1000FE-120120 |
M1397FBW-1000SUS-120120 |
1000 |
1200×1200 |
| M1397FBW-1200FE-95120 |
M1397FBW-1200SUS-95120 |
1200 |
950×1200 |
| M1397FBW-1200FE-120120 |
M1397FBW-1200SUS-120120 |
1200 |
1200×1200 |
| M1397FBW-1500FE-95120 |
M1397FBW-1500SUS-95120 |
1500 |
950×1200 |
| M1397FBW-1500FE-120120 |
M1397FBW-1500SUS-120120 |
1500 |
1200×1200 |
■オプション
●超低床薄型台車はかり表示器／品番 M1397WM-2001N
●超低床薄型台車はかり表示器プリンター付／品番 M1397WM-2001PRN
7インチカラーTFTディスプレイを搭載。多彩な表示と充実したインターフェースで、より高度な計量作業をサポートするインジケーターです。
■仕様
| 品番 |
M1397WM-2001N |
M1397WM-2001PRN |
| タイプ |
標準型 |
プリンター内蔵型 |
| メモリーアイテム数 |
マスター1,000件、計量実績5,000件 |
| 接続ロードセル |
DC5V±10%リモートセンス方式
350Ωロードセル8ヶまで接続可能
(パースケール2台接続時の場合) |
| 入力感度 |
0.4mV/V～4.0mV/V |
| A/D変換速度 |
50回/秒 |
| A/D変換方式 |
デジタシグマ方式 |
| 最小表示分解能 |
1/60,000 |
| ディスプレー |
7インチTFT |
| 使用温度 |
-10℃～40℃ ※2 |
| 消費電力 |
11W |
13W |
バッテリーユニット
取付時 ※1 |
36W (充電しながら使用時)
充電時間約4時間
満充電後約8時間使用可 ※3 |
| 電源 |
AC88～264V (50/60HZ) |
外形寸法(mm)
(W)×(H)×(D) |
220×225×149.5 |
220×276.4×149.5 |
| 重量 |
3.3kg |
3.5kg |
バッテリーユニット
取付時重量 ※1 |
3.9kg |
4.1kg |
| インターフェイス |
RS-232C リモートキー
USB (専用メモリーで使用) LAN |
※1：工場出荷時オプションの為、出荷後の取り付けは不可
※2：接続する秤 (パースケール)により異なります。
※3：使用温度、接続する秤 (パースケール)により使用可能時間は異なります。
■超低床薄型台車はかり表示器／M1397WM-4405AN
プリンタ内蔵型の指示計。
印字項目は計量値のほか、風袋値、累計値、コード番号等や、カレンダー内蔵のため日付や時刻の印字も可能。
●ドットマトリックス式プリンタを内蔵。1行16文字の印字が可能。
●高さ20mmの蛍光表示管を採用。暗い場所でも視認が容易です。
●簡易個数計機能搭載。最大10,000個までの計数が可能。
●計量値の加算がおこなえ、累計値及び加算回数の表示や印字も可能です。
| 品番 |
M1397WM-4405AN |
| 電源電圧 |
AC100V (50/60Hz) |
| 消費電力 |
約20VA |
| 使用条件 |
使用温度範囲 -10～+40℃
湿度85%RH以下 (但し結露しないこと) |
| 外形寸法 |
(W)275×(H)11×(D)158 (mm) |
| 重量 |
約1550g |
■超低床薄型台車はかり表示器／M1397WM-4406AN
取扱がシンプルな指示計です。
ACアダプタとアルカリ乾電池の2電源方式で電源の無い場所での計量も可能になります。
本体重量650gの超軽量化を実現。取り扱いが簡単で場所を取りません。
風袋引きはワンタッチ風袋引きと手動入力の2方法。
ACアダプタとアルカリ乾電池の2電源方式で、電源確保の悩みを解消。
※写真のスタンド金具はオプション品です。
| 品番 |
M1397WM-4406AN |
| 電源電圧 |
ACアダプタまたは市販の単2アルカリ乾電池(MAX 100mA) |
| 消費電力 |
約5VA |
| 使用条件 |
温度：使用温度範囲 -10～+40℃
湿度：85%RH以下 (結露不可) |
| 外形寸法 |
192(W)×96(H)×87(D)mm |
| 重量 |
約0.65kg |
■超低床薄型台車はかり表示器／M1397WM-4407AN
本体にステンレスを採用しており、衛生管理に適した指示計。
水洗いもOKな防塵・防水仕様です。
本体にステンレス（SUS304）を採用。
水洗いOKな防塵・防水仕様（IP-65/JIS5等級準拠）
高さ20mmの蛍光表示管を採用。 暗い場所でも視認が容易です。
卓上等の設置に便利なスタンドを標準装備。
簡易個数計機能搭載。最大10,000個までの計数が可能。
| 品番 |
M1397WM-4407AN |
| 電源電圧 |
AC100V (50/60Hz) |
| 消費電力 |
約20VA |
| 使用条件 |
温度：使用温度範囲 -10～+40℃
湿度：85%RH以下 (結露不可) |
| 外形寸法 |
199(W)×206(H)×96.8(D)mm(突起部含まず) |
| 重量 |
約1.5kg |
■超低床薄型台車はかり表示器／M1397WM-730N
制御盤等に納めることのできるパネルカット型指示計。
BCD出力、RS-232CなどPLCや各種周辺装置に接続できるインターフェイスが搭載可能です。
パネルカット型のため防塵・防水BOXに収納する際に便利です。
上下限比較機能搭載のため充填計量等にもご利用いただけます。
PLCや各種周辺装置に接続できるインターフェイスが搭載可能（オプション）
オプションの専用プリンタと接続することで、計量結果のプリント印字が可能です。
| 品番 |
M1397WM-730N |
| 電源電圧 |
AC100V～240V (フリー電源50/60Hz) |
| 消費電力 |
約15VA |
| 使用条件 |
温度：使用温度範囲 -10～+40℃
湿度：85%RH以下 (結露不可) |
| 外形寸法 |
144(W)×72(H)×165.2(D)mm(突起部含まず) |
| 重量 |
約1.2kg |
