ペール缶・一斗缶がそのまま給油タンクに！
食品向けの給油栓です。
取付部・注ぎ口はPP樹脂（ポリオレフィンなど合成樹脂製食品容器包装などに関する自主基準対応）
パッキンはNBR（食品衛生法 食品・添加物などの規格基準品）
■タイプ
| M1315WC-40PSM |
M1315WC-50PSM |
 |
 |
■特長
●誰でも簡単にワンタッチ脱着できます。
●液こぼれなく、スムーズな小分けができます。
●注ぎ口が回転するので、付着液の液だれを防止します。
●バルブは1/2フルボアタイプです。
●繰り返し使用でき、経済的です。
●食品衛生法に則った素材を使用しています。
●JIS Z 1607に規定される「JIS B 型口金」に対応します。
樹脂製の口が圧入されている「ポリネックタイプ」には使用できないものがありますので、お問い合わせ確認が必要です。
■使用例
■使用適用液体
この表は一般的な使用をもとに記載したもので、製品における保証値ではありません。
特殊な液体の適応については成分をお調べのうえ、メールまたはFAXにてお問い合わせください。
〇・・・使用可
V・・・バイトン仕様で使用可
B・・・ブレーキ油仕様で使用可（パッキン材質EPDM）
E・・・EPDM仕様で使用可
注1・・・アルコール、エタノールは通常仕様（NBR）、バイトン仕様でも使用できますが、EPDMが最適です。
| 液体名 |
食品向け |
| M1315WC-PFM |
M1315WC-PSM |
M1315WC-SUS-FM |
工作油、切削油、加工油、マシン油、
スピンドル油油圧油、エンジンオイルなど
（溶剤を含まないもの） |
- |
- |
- |
プレス打ち抜き油、炭化水素、
界面活性剤、灯油、PPやパイトンに
影響がない溶剤が含有している油など |
- |
- |
- |
| ブレーキ油、クーラント液(※鉱物油不可) |
- |
- |
- |
PPやバイトンに影蓄がある溶剤が
含有している油など |
× |
× |
× |
| 食用油、飲料水、しょう油、飲料水など |
〇 |
〇 |
〇 |
洗剤液、クリーナーなど
（溶剤を含まないもの） |
〇 |
〇 |
〇 |
洗剤液、クリーナーなどでPPやバイトンに
影蓄がない溶剤が含有しているもの |
V |
V |
V |
PPやバイトンに影蓄がある溶剤が
含有している洗剤液、クリーナーなど |
× |
× |
× |
アルコール、エタノール、メタノールなど(注1)
（アルコール、エタノールはバイトン仕様
でも可） |
E |
E |
E |
次亜塩素酸など
※その他の酸性の液体はご確認ください。 |
V |
× |
× |
シンナー、アセトン、キシレン、トリクレン、
メチレンクロライドなどの有機溶剤 |
× |
× |
× |
＜注意事項＞
※M1315WC-40PSMシリーズをつけますと缶が密封状態になりますので、必ず空気穴を開けてください。（穴明け専用オプション有り4：M1315CK-1M）
※食品に使用する場合、衛生管理はお客様の責任でお願いします。
※アルコール、エタノール、メタノールなどはEPDM仕様を推奨（品番末尾-E）
■共通仕様
| 品番 |
M1315WC-40PSM |
M1315WC-50PSM |
| M1315WC-40PSM-E |
M1315WC-50PSM-E |
| 重量 |
約260g |
| サイズ |
高さ70mm×幅55mm×奥行150mm |
| レバーの色 |
青 |
| 取付容器 |
ペール缶・一斗缶 |
| 主な用途 |
油・水・洗剤・アルコール他 |
| 対応缶口金 |
JISB型口金Φ40
（缶口金外径Φ41×口径Φ32.5） |
JISB型口金Φ50
（缶口金外径Φ49×口径Φ40） |
| バルブ部 |
ステンレス製１／２フルボアタイプ |
| コック吐出径 |
外径Φ19×口径Φ15 |
| 材質 |
バルブ素材 |
SUS316 |
| 取付部 |
PP |
| エルボ |
PP |
| パッキン |
NBR/EPDM |
■取り付け方法
※ツメ部をはめ込む時、口金部に垂直に差し込むこと。極端に斜めに入れるとツメ部が破損することがあります。
またツメ部が露出していないと取り付けできません。

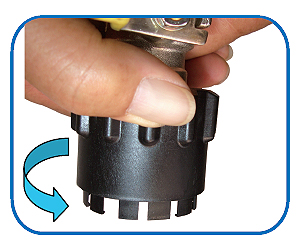

１．ツメ部を露出させる。

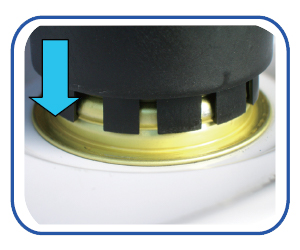

２．缶の口にはめ込む

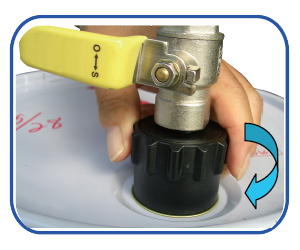

３．キャップを被せて完了
■取り外し方法
※取り付けと逆の手順ではずせます。
①ロックキャップを左に回しながら上へ弓|き上げてツメ部を露出させる。
②本体を少し斜めに傾けながらゆっくりと上へ引き上げてツメ部を溝部よりはずす。
注:ツメ部が露出していないとはずれません。
取り外したコッくんは、落下しますとツメが破損する場合があります。安定した場所へ置いて作業して下さい。
＜Oリング調整用スペ…スパッキン使用上の注意＞
スペースパッキンについては通常は使用する必要はありません。
缶の□金寸法にはバラツキがあります。
缶によっては□金とコッくん取り付け部にゆるみが生じ、液がにじみ出る(液漏れする)場合がございます。
にじみが生じた場合は右図のようにスペースパッキンで調整して下さい。
・取り付け後、缶□金とコックの隙間にはコック本体を手で回転出来る程度の余裕がありますがにじみ、漏れの問題
はありません。
・にじみや液漏れが生じた場合のみ使用して下さい。
■装着部断面図(ツメ部分)※必ずOリングの下へ入れること。
■オプション
| M1315T20-1M |
M1315T18-1M |
M1315OS-N10BLM
M1315OS-N10GRM
|
 |
 |
 |
| M1315PR-20M |
M1315PR-18M |
 |
 |
| M1315RA-1M |
M1315KA-1M |
 |
 |
| M1315CK-1M |
 |
| 品番 |
重量 |
材質・色 |
備考 |
| M1315CK-1M |
- |
- |
エアー穴キャップ・ポンチセット |
| M1315KA-1M |
- |
- |
出光用 |
| M1315OS-N10BLM |
約5.8kg |
鉄製、青 |
一斗缶・ペール缶・出光樹脂缶に対応 |
| M1315OS-N10GRM |
約5.8kg |
鉄製、緑 |
| M1315PR-18M |
約820kg |
- |
一斗缶用 18Lに対応 |
| M1315PR-20M |
約800kg |
- |
ペール缶用 |
| M1315RA-1M |
- |
ステンレス製 |
溶剤対応、JISZ1604に規定される缶 |
| M1315T18-1M |
約4.6kg |
SUS304製 |
一斗缶 18L・20Lに対応 |
| M1315T20-1M |
約4.4kg |
SUS304製 |
ペール缶用 |
