■特徴
●小型化(ステープラ サイズ)により、狭い場所への設置が容易。
※メーカー製品[M1260A3-Wシリーズ]の75%(体積比)
●省電力化(消費電流 1mA以下*最小時)を実現。(SDIモデル)
※メーカー製品[M1260A3-Wシリーズ]の1/30以下
●体積含水率(VWC)、電気伝導度(EC)、温度(℃)の同時測定が可能。
●体積含水率(VWC)、温度(℃)、加速度(3軸)の同時測定が可能なタイプも用意。(防災や地質調査などの用途に対応可能。)
●防水耐久性の向上(虫などの食害に対応した構造強化)
●欧州の安全基準CEマーク認証など海外向けにも対応可能。
※メーカー製品[M1260A3-Wシリーズ]は国内対応のみ
■タイプ別特長
●SDIモデル
デジタルインターフェース(SDI-12)の採用により、センサーの数珠繋ぎ接続が可能。(システムのコスト低減に貢献)
※最大8台のセンサーを接続することが可能。また、ケーブル長は最大30mまで延長可能。
●USBモデル
USBインターフェースの採用によりPC等に接続可能。評価用ソフトウェア(Windows PC用)※を無償にて提供。
●モニターモデル
電池駆動の液晶表示、小型化(ポケットサイズ)、軽量化により、外部への持ち運びに便利。
USBインターフェース付でPC等にも接続可能。PC接続時、電源はPC側に自動で切換。評価用ソフトウェア(Windows PC用)※を無償にて提供。
※評価用につき、本ソフトウェアによる問題等につきましては責任を負いかねますので予めご了承ください。ソフトウェアはメーカーのホームページからダウンロードできます。

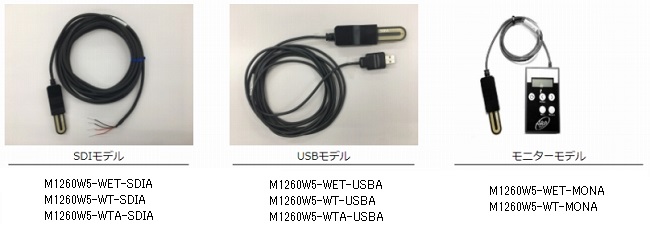

■タイプ


■共通仕様
電気的特性 | 体積含水率 (VWC) (*1)(*2) | 測定範囲 | 0%(空気中)~100%(水溶液) |
精度 | ±3%(50%以下)、±10%(50%以上) |
分解能 | 0.10% |
精度保障温度範囲 | +5℃~+45℃ |
電気伝導度 (EC) (*1)(*3) | 測定範囲 | 0mS/cm~7mS/cm |
精度 | ±0.35mS/cm |
分解能 | 0.01mS |
精度保障温度範囲 | +5℃~+45℃ |
温度 | 測定範囲 | -30℃~+69.9℃ |
精度 | ±1℃ |
分解能 | 0.1℃ |
精度保障温度範囲 | -10℃~+60℃ |
加速度 (3軸:X/Y/Z) | 測定範囲 | 各軸±2G |
精度 | オフセット誤差±0.18G、感度誤差±0.12G |
分解能 | 0.001G |
精度保障温度範囲 | 常温(+25℃) |
動作温度範囲 | -10℃~+60℃(センサー本体) |
保管温度範囲(*4)(*5) | -20℃~+70℃(センサー本体) |
保護等級 | IPx8相当(水深1m、1時間水没) |
EMC認証 | CEマーク(EN61326-1:2013ClassB) FCCマーク(Part15B:ClassB) |
環境対応 | RoHS |
(*1):測定対象物(媒質)の種類(誘電率εの違い)により、計測値は異なります。
*正確な値(絶対精度)をお求めになられる場合は、媒質毎に校正(検量線式)する必要があります。
(*2):測定対象物(媒質)に含まれるEC値が7mS/cm以上の場合、測定精度保障は対象外となります。
(*3):塩化ナトリウム水溶液100%による溶液ECを測定する場合の計測範囲を示します。
(*4):凍結(氷点下)状態の媒質中に設置された場合、強い応力が加わり破損する可能性があります。
また、急激な温度変化の環境化でのご使用は故障を早める原因となりますので避けてください。
(*5):電源を入れない状態(非通電)で安全に保管できる温度範囲を示します。
■仕様
タイプ | SDIモデル |
---|
型名 | M1260W5-WET-SDIA | M1260W5-WT-SDIA | M1260W5-WTA-SDIA |
---|
測定項目 | 体積含水率 | ● | ● | ● |
電気伝導度 | ● | - | - |
温度 | ● | ● | ● |
加速度 | - | - | ● |
インターフェース | SDI-12 (通信速度:1200baud±2%) |

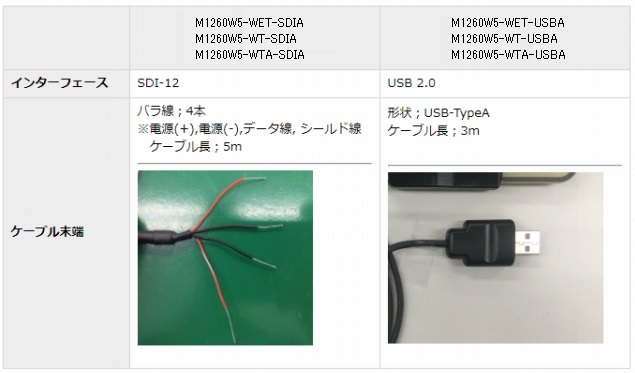

ケーブル | 長さ | 5m (末端:バラ線/半田上げ処理) |
外形 | Φ5.4mm |
供給電圧 | +4.5V~+15V(DC) |
消費電流 | 平均消費電流 0.9mA(DC5V/1分間隔測定時) *計測時:33mA(typ) / スタンバイ時:550μA(typ) |
最大接続数 (センサー本体) | 8台(数珠繋ぎ接続が可能) |
最大ケーブル長 | 30mまで延長可能 |
付属機能 | - |
寸法 | (L)107.5mm×(W)26mm×(t)13.9mm(センサー本体) |
重量 | 240g(センサー本体) |
モデル | USBモデル |
---|
型名 | M1260W5-WET-USBA | M1260W5-WT-USBA | M1260W5-WTA-USBA |
---|
測定項目 | 体積含水率 | ● | ● | ● |
電気伝導度 | ● | - | - |
温度 | ● | ● | ● |
加速度 | - | - | ● |
インターフェース | USB2.0 |
ケーブル | 長さ | 3m(末端:USB-TypeA) |
外形 | Φ3.3mm |
供給電圧 | +5V(DC)*USBバスパワー |
消費電流 | 計測時:42.1mA(typ) スタンバイ時:9.1mA(typ) |
最大接続数 (センサー本体) | 1台 |
最大ケーブル長 | - |
付属機能 | - |
外形 | センサー本体 | 107.5mm(L)×26mm(W)×13.9mm(t) |
USB部 | 34.2mm×22.8mm×9.5mm |
重量 | センサー本体 | 240g |
USB部 | 85g |
モデル | モニターモデル |
---|
型名 | M1260W5-WET-MONA | M1260W5-WT-MONA |
---|
測定項目 | 体積含水率 | ● | ● |
電気伝導度 | ● | - |
温度 | ● | ● |
加速度 | - | - |
インターフェース | - |
ケーブル | 長さ | 2m |
外形 | Φ3.3mm |
供給電圧 | +3V(DC):単4乾電池×2 +5V(DC):USBバスパワー |
消費電流 | 電池駆動時:88.4mA(typ) USBバスパワー時:45.7mA(typ) |
最大接続数 (センサー本体) | 1台 |
最大ケーブル長 | - |
付属機能 | 電池内蔵(単4×2本) 液晶表示(LCD *バックライト付) USB2.0(MiniBタイプ)付 メモリ機能:20件(最大) |
外形 | センサー本体 | 107.5mm(L)×26mm(W)×13.9mm(t) |
モニター部 | 100mm×61mm×18.5mm |
重量 | センサー本体 | 240g |
モニター部 | 160g(電池含む) |

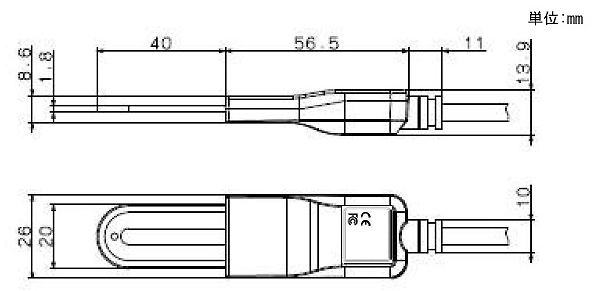

■寸法図
