256(128)点のI/Oでハーネスをチェック
絶縁試験・耐圧試験も同時実施可能（M1251S-133A/134A）
■特長
●ダイヤルで選ぶだけの簡単な操作で検査が行えます。
●見やすいバックライト付液晶ディスプレイ採用。
●日本語・英語・中国語にてガイダンス表示。
●絶縁試験(DC～500V)、耐圧試験(AC～1kV)の実施により確実に不良品が排除出来ます。（M1251S-133A/134A）
●すべてのI/Oが入出力を行い検査します。1出力に対する結線も255(127)回路まで分岐可能です。
●検査品を接続するだけで繰り返し検査。[一括検査]
●付属のテストリードで片側バラ線を1本ずつ検査。[教え込み検査]
●テストリードでハーネスに触れると液晶ディスプレイに番号表示。[ピン番号]
●ハーネスデータはSDカードに保存。PCでの管理、名称変更が容易に行えます。
●データ検索機能によりSDカード内のハーネスデータを素早く探し出せます。
●検査を終了するとSDカードに結果を保存。トレーサビリティー管理に役立ちます。
●小容量のSDカードでも十分使えます。
●モニタリング機能は複数台のハーネスチェッカーを1台のPCにてモニタリング管理出来ます。
●基本機能が充実。不要な機能を省くことにより低価格を実現しました。

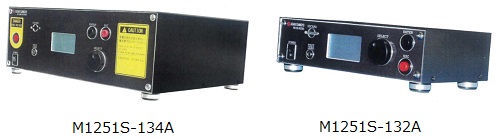

■タイプ
■仕様
| 品番 | M1251S-133A | M1251S-134A | M1251S-131A | M1251S-132A |
|---|
| 測定ポイント数 | 256 (128)点 全ポイント入出力対応 |
| 導通検査 | 判定 導通：1kΩ以下 断線:3kQ以上
電圧/電流：DC5V/1.5mA
ネット：最大256 (128) ポイント
検査方法：双方向チェック (ダイオード可) |
| 瞬間断線検査 | 検出時間 200ns以上 |
| 耐電圧検査 | | 検査電圧 | | AC100-1000V (50V単位) | | 遮断電流 | | 1～10mA(1mA単位) | | 検査時間 | | 1～60S (1S単位) /1 ステップ | | 印加方式 | | 自動印加 | | 印加電圧 | | 設定値の±10％ | | 遮断電流 | | 設定値の±10％ | | 出力波形 | | 正弦波50Hz±5％ |
| - |
| 絶縁抵抗検査 | | 検査電圧 | | DC100～500V (50V単位) | | 絶縁抵抗 | | 100M～1000MΩ(100MΩ単位) | | 検査時間 | | 1～60s(1s単位) / 1 ステップ | | 印加方式 | | 自動印加 | | 印加電圧 | | 設定値の±10％ | | 遮断電流 | | 設定値の±10％ |
| - |
| その他の機能 | ポイントサーチ、片端検査、自己診断 |
| データ容量 | 256件 最大件数 |
| 電源 | AC100～240V 50/60Hz 1.5A 以下 | AC100～240V 50/60Hz 0.2A 以下 |
| 使用環境 | 温度0～40℃
湿度20～85％ (但し、結露なきこと) |
外形寸法
（W×D×H） | 365x 290x 130mm
突起物を含まず | 260x 150x 80mm
突起物を含まず |
| 質量 | 8kg (本体のみ) | 1.7kg (本体のみ) |
| 検査コネクタ | MIL規格準拠コネクタ 64 ピン×4(2)箇所 (ヒロセ電機HIF3B推奨) |
| 付属品 | テストリード、SDカード、USBケーブル、取扱説明書、保証書 |
| 電源コード、校正証明書 | ACアダプタ |
内部時計
(使用電池) | 誤差最大1分/月(CR2032) |
| 価格 | ￥550,000 | ￥850,000 | ￥138,000 | ￥165,000 |
|---|
