測定機器

●測定波長7.9μm。フィルム測定専用の非接触温度計。
●PET、PU、PTFE、PAなどの透明フィルムやガラス表面の温度測定に！
●測定温度範囲0～710℃(出力スケーリング可能)。
●レーザマーカ搭載タイプ。
●EMC指令 EN61326（計測・制御機器） 適合品。





■特長
●ワイドな測定温度範囲
●冷却不要で周囲温度85℃で使用可能
●2点レーザマーカで正確照準
●φ1.6mmの小スポット測定
●冷却ジャケット、エアパージオプション

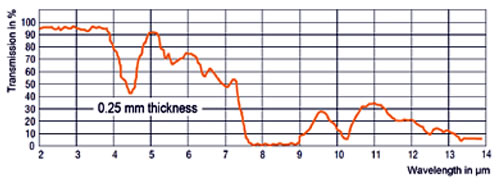

■ポリエステルフィルムの赤外線透過率の例

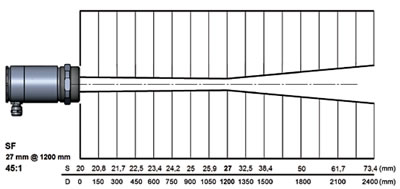

■測定視野範囲図 （M1241-IR20LS-790-SF-C3タイプ）



■付属品
●センサ、アンプユニット、取付金具

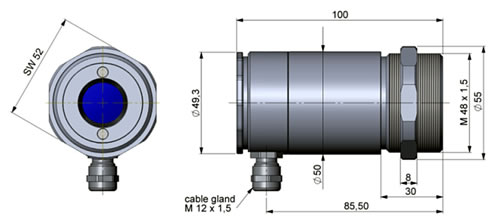

センサヘッド

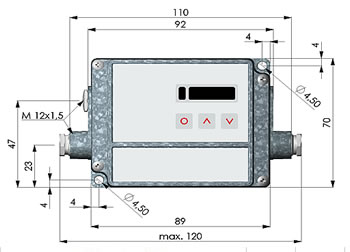

アンプユニット	取付金具

■共通仕様

品番		M1241-IR20LS-790-**-C3シリーズ
測定温度範囲		0～710℃
測定精度		読取値の±1％もしくは±1.5℃ （周囲温度23±5℃、放射率1.00、応答時間1秒にて）
再現性		読取値の±0.5％もしくは±0.5℃
表示分解能		0.5℃
応答時間		150ms(90％応答)
測定視野範囲		45:1
アナログ出力		4-20mA／0～20mA／0-5V／0-10V／K・J熱電対出力切替
アラーム出力		24V/50mA（オープンコレクタ）
リレー出力		DC60V/AC42V、0.4Ax2
デジタル出力		USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet
信号処理		ピークホールド/バレイホールド/アベレージング/出力スケーリング機能
測定波長		7.9μｍ
放射率補正		0.100～1.100（0.001/1ステップ)
透過率補正		0.100～1.100（0.001/1ステップ)
使用周囲温度	センサヘッド	-20～85℃
	アンプユニット	0～85℃　(レーザマーカ点灯時は～50℃)
使用周囲湿度		10～95％RH（結露・氷結なきこと）
保護構造		IP65(NEMA-4)
耐振動		IEC68-2-6：XYZ各軸　11-200Hz　3G
耐衝撃		IEC68-2-25：XYZ各軸　11ms　50G
ケーブル長		3m（標準）、8m、15m
材質	センサヘッド	ステンレス
	アンプユニット	亜鉛ダイキャスト
電源電圧		8-36VDC/max.160mA（モジュール使用時250ｍA）
レーザマーカ		クラス2、630-650nm、1mW未満、IEC825(1994)（ON/OFF切替）
出力インピーダンス		電流（ループ抵抗500Ω以下） 電圧（負荷インピーダンス100KΩ以上） 熱電対（20Ω）
EMC指令 (計測・制御機器）		EN61326-1:2006　EN61326-2-3:2006
低電圧指令 （計測・制御機器）		EN61010-1:2001
外形寸法	センサヘッド	φ49.3×100mm(M48×1.5mm）
	アンプユニット	89 mm×70 mm×30 mm
質量	センサヘッド	約600g
	アンプユニット	約420g

※センサヘッド取付ナットと取付金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。


■仕様

品番	測定温度範囲	測定視野範囲
M1241-IR20LS-790-SF-C3	0～710℃	φ27mm/1250mm
M1241-IR20LS-790-CF1-C3		φ1.6mm/70mm
M1241-IR20LS-790-CF2-C3		φ3.4mm/150mm
M1241-IR20LS-790-CF3-C3		φ4.5mm/200mm
M1241-IR20LS-790-CF4-C3		φ10mm/450mm

品　　番	品　　名	価　　格
M1241-IR20LS-790-SF-C3	プラスチックフィルム測定用非接触温度計	195,800円 (税込)

品　　番	品　　名	価　　格
M1241-IR20LS-790-CF1-C3	プラスチックフィルム測定用非接触温度計	195,800円 (税込)
M1241-IR20LS-790-CF2-C3	プラスチックフィルム測定用非接触温度計	195,800円 (税込)
M1241-IR20LS-790-CF3-C3	プラスチックフィルム測定用非接触温度計	195,800円 (税込)
M1241-IR20LS-790-CF4-C3	プラスチックフィルム測定用非接触温度計	195,800円 (税込)

■オプション

センサヘッドケーブル標準タイプ　→　センサヘッドケーブルコネクタストレートタイプ
エアパージカラー	冷却ジャケット
冷却ジャケットとエアパージを装着した場合
可変ブラケット	パイプアダプタ
サイティングチューブ
DINレール取付アダプタ
アンプ遮断カバー	USBインターフェース

■仕様

品番	品名
M1241-AC-HAPA	パイプアダプタ
M1241-AC-HAST300	サイティングチューブ
M1241-ACCT-COV	アンプ遮蔽カバー
M1241-ACCT-RAIL	DINレールアダプタ
M1241-ACCT-RI	リレーインターフェース
M1241-ACCT-USBK	USBインターフェース＋ソフトウェア
M1241-ACCTL-AB	角度調整機能付ブラケット
M1241-ACCTL-AP	エアパージカラー
M1241-ACCTL-W	冷却ジャケット
M1241-IR20LS-790-C	センサヘッドコネクタストレートタイプに変更
M1241-IR20LS-C8	8m標準ケーブル
M1241-IR20LS-C15	15m標準ケーブル
M1241-IR20LS-C3H	3m耐熱ケーブル（耐熱180℃）
M1241-IR20LS-C8H	8m耐熱ケーブル（耐熱180℃）
M1241-IR20LS-C15H	15m耐熱ケーブル（耐熱180℃）
M1241-ACCTL-HTCERT	校正成績書

品　　番	品　　名	価　　格
M1241-AC-HAPA	パイプアダプタ	8,800円 (税込)
M1241-AC-HAST300	サイティングチューブ	17,600円 (税込)
M1241-ACCT-COV	アンプ遮蔽カバー	5,500円 (税込)
M1241-ACCT-RAIL	DINレール取付アダプタ	5,500円 (税込)
M1241-ACCT-RI	リレーインターフェース	11,000円 (税込)
M1241-ACCT-USBK	USBインターフェース＋ソフトウェア	18,700円 (税込)
M1241-ACCTL-AB	角度調整機能付ブラケット	19,800円 (税込)
M1241-ACCTL-AP	エアパージカラー	22,000円 (税込)
M1241-ACCTL-W	冷却ジャケット	51,700円 (税込)

品　　番	品　　名	価　　格
M1241-IR20LS-790-C	センサヘッドコネクタストレートタイプに変更	16,500円 (税込)
M1241-IR20LS-C8	8m標準ケーブル	12,100円 (税込)

品　　番	品　　名	価　　格
M1241-IR20LS-C15	15m標準ケーブル	22,000円 (税込)
M1241-IR20LS-C3H	3m耐熱ケーブル（耐熱180℃）	11,000円 (税込)
M1241-IR20LS-C8H	8m耐熱ケーブル（耐熱180℃）	29,700円 (税込)

品　　番	品　　名	価　　格
M1241-IR20LS-C15H	15m耐熱ケーブル（耐熱180℃）	51,700円 (税込)

品　　番	品　　名	価　　格
M1241-ACCTL-HTCERT	校正成績書	27,500円 (税込)
