  • 金属・光沢面測定用非接触温度センサ標準タイプ
参考画像

金属・光沢面測定用非接触温度センサ標準タイプ

商品番号：M1241-IR14-230H-T33SF-C3

販売価格：129,800円（税込）

数量：




●金属表面の安定した温度測定を実現。
●世界最小クラスの機器組込タイプ。
●EMC指令 EN61326（計測・制御機器） 適合品。



■特長
●測定波長2.3μmで金属表面測定に最適！
●クラス最速1ms　低温高速測定
●ガラス越しの測定が可能
●超小型センサヘッドで省スペース
●測定温度範囲　100～1800℃（出力スケーリング可能)
●φ1.5mm/110mmの小スポット測定（クローズフォーカスタイプ）

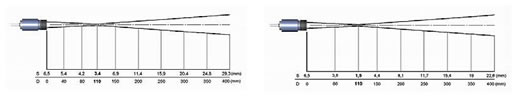

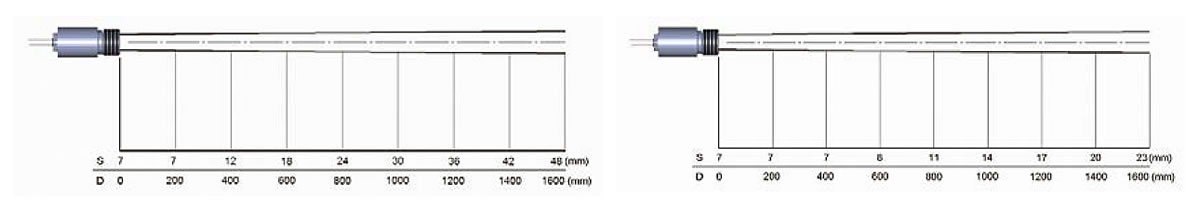

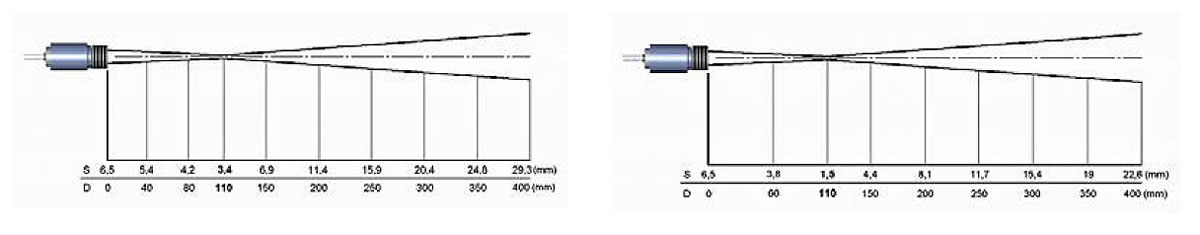

■測定視野範囲図

M1241-IR14-230H-T**SF-C3シリーズM1241-IR14-230H3-T**SF-C3シリーズ
M1241-IR14-230H-T**CF-C3シリーズM1241-IR14-230H3-T**CF-C3シリーズ

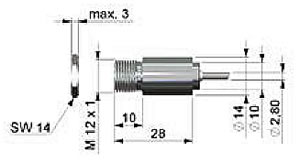

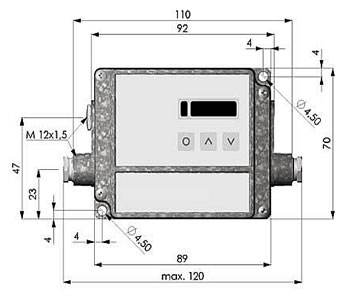

■寸法図
●本体、センサ、取付金具

センサヘッドアンプユニット

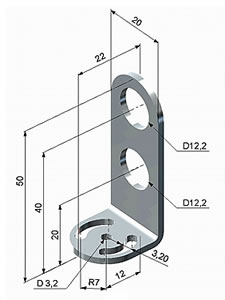

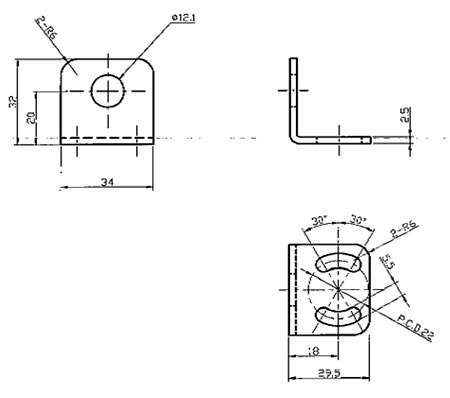

取付金具


■共通仕様

測定温度範囲100～1800℃
測定波長2.3μｍ
測定精度±（読取値の0.3％＋2℃）（放射率1.00応答時間1秒にて）
再現性±（読取値の0.1％＋1℃）
表示分解能0.1°C
応答時間1ms(90％応答)
測定視野範囲33:1/75:1(90％応答)
アナログ出力4-20mA／0～20mA／0-5V／0-10V／熱電対J・K出力切替
アラーム出力24V/50mA（オープンコレクタ）
リレー出力DC60V/AC42V、0.4Ax2
デジタル出力USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet
信号処理ピークホールド / バレーホールド / アベレージング
放射率補正0.100～1.100（0.001/1ステップ)
透過率補正0.100～1.100（0.001/1ステップ)
使用周囲温度センサヘッド-20～85℃
アンプユニット0～85℃
使用周囲湿度10～95％RH（結露・氷結なきこと）
保護構造IP65(NEMA-4)
センサヘッドケーブル長3m
材質センサヘッドステンレス
アンプユニット亜鉛ダイキャスト
電源電圧8-36VDC/max.100mA（モジュール使用時250ｍA）
出力インピーダンス電流（ループ抵抗500Ω以下）電圧（負荷インピーダンス100KΩ以上）熱電対（20Ω）
EMC指令(計測・制御機器）EN61326-1:2006　EN61326-2-3:2006
低電圧指令（計測・制御機器）EN61010-1:2001
外形寸法センサヘッドφ28×14mm(M12×１）
アンプユニット89mm×70mm×30mm
質量センサヘッド約40g
アンプユニット約420g


■仕様

品番タイプ測定温度範囲価格
M1241-IR14-230H-T33SF-C3金属・光沢面測定用標準タイプ100～600℃￥118,000-
M1241-IR14-230H1-T75SF-C3150～1000℃￥118,000-
M1241-IR14-230H2-T75SF-C3200～1500℃￥118,000-
M1241-IR14-230H3-T75SF-C3250～1800℃￥118,000-
M1241-IR14-230H-T33CF-C3金属・光沢面測定用CFタイプ100～600℃￥118,000-
M1241-IR14-230H1-T75CF-C3150～1000℃￥118,000-
M1241-IR14-230H2-T75CF-C3200～1500℃￥118,000-
M1241-IR14-230H3-T75CF-C3250～1800℃￥118,000-

品　　番 品　　名 価　　格 　
M1241-IR14-230H-T33SF-C3 金属・光沢面測定用非接触温度センサ標準タイプ 129,800円 (税込)
M1241-IR14-230H1-T75SF-C3 金属・光沢面測定用非接触温度センサ標準タイプ 129,800円 (税込)
M1241-IR14-230H2-T75SF-C3 金属・光沢面測定用非接触温度センサ標準タイプ 129,800円 (税込)
M1241-IR14-230H3-T75SF-C3 金属・光沢面測定用非接触温度センサ標準タイプ 129,800円 (税込)

品　　番 品　　名 価　　格 　
M1241-IR14-230H-T33CF-C3 金属・光沢面測定用非接触温度センサCFタイプ 129,800円 (税込)
M1241-IR14-230H1-T75CF-C3 金属・光沢面測定用非接触温度センサCFタイプ 129,800円 (税込)
M1241-IR14-230H2-T75CF-C3 金属・光沢面測定用非接触温度センサCFタイプ 129,800円 (税込)
M1241-IR14-230H3-T75CF-C3 金属・光沢面測定用非接触温度センサCFタイプ 129,800円 (税込)



■オプション

エアパージ管
エアパージ管アンプ遮蔽カバー

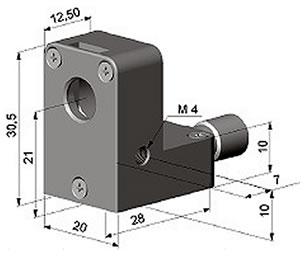

レーザサイティングツール取付金具ボルト取付金具
角度調整機能付取付金具パイプアダプタ

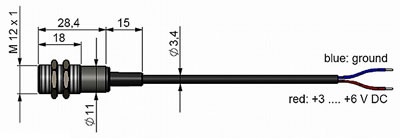

レーザサイティングツール
保護レンズ直角ミラー

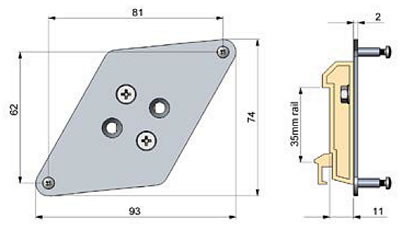

DINレール取付アダプタ
サイティングチューブUSBインターフェース


■仕様

品番品名価格
M1241-ACCS-APエアパージカラー￥6,000-
M1241-ACCT-APエアパージカラー￥11,000-
M1241-ACCT-APLエアパージカラー（側面吹出タイプ）￥21,000-
M1241-ACCT-COVアンプ遮蔽カバー￥5,000-
M1241-ACCT-FB2レーザサイティングツール取付金具（2ヘッド）￥6,000-
M1241-ACCT-MBボルト取付金具(M12ボルト)￥5,000-
M1241-ACCT-MG角度調整機能付取付金具(M12ボルト)￥10,000-
M1241-ACCT-OEMLSTレーザサイティングツール（ケーブル長さ3.5m）￥10,000-
M1241-ACCT-OEMLSTCB8レーザサイティングツール（ケーブル長さ8m）￥20,000-
M1241-ACCT-PAパイプアダプタ￥9,000-
M1241-ACCT-PWHT保護レンズ￥10,000-
M1241-ACCT-RAILDINレール取付アダプタ￥5,000-
M1241-ACCT-RAM直角ミラー￥12,000-
M1241-ACCT-RIリレーインターフェース￥10,000-
M1241-ACCT-ST20サイティングチューブ20mm￥5,000-
M1241-ACCT-ST40サイティングチューブ40mm￥6,000-
M1241-ACCT-ST88サイティングチューブ88mm￥7,000-
M1241-ACCT-USBKUSBインターフェース＋ソフトウェア￥17,000-
M1241-ACCTL-HTCERT校正成績書￥25,000-

品　　番 品　　名 価　　格 　
M1241-ACCS-AP エアパージカラー 6,600円 (税込)
M1241-ACCT-AP エアパージカラー 12,100円 (税込)
M1241-ACCT-APL エアパージカラー（側面吹出タイプ） 23,100円 (税込)
M1241-ACCT-COV アンプ遮蔽カバー 5,500円 (税込)
M1241-ACCT-FB2 レーザサイティングツール取付金具（2ヘッド） 6,600円 (税込)
M1241-ACCT-MB ボルト取付金具(M12ボルト) 5,500円 (税込)
M1241-ACCT-MG 角度調整機能付取付金具(M12ボルト) 11,000円 (税込)
M1241-ACCT-OEMLST レーザサイティングツール（ケーブル長さ3.5m） 11,000円 (税込)
M1241-ACCT-OEMLSTCB8 レーザサイティングツール（ケーブル長さ8m） 22,000円 (税込)
M1241-ACCT-PA パイプアダプタ 9,900円 (税込)
M1241-ACCT-PWHT 保護レンズ 11,000円 (税込)
M1241-ACCT-RAIL DINレール取付アダプタ 5,500円 (税込)
M1241-ACCT-RAM 直角ミラー 13,200円 (税込)
M1241-ACCT-RI リレーインターフェース 11,000円 (税込)
M1241-ACCT-ST20 サイティングチューブ20mm 5,500円 (税込)
M1241-ACCT-ST40 サイティングチューブ40mm 6,600円 (税込)
M1241-ACCT-ST88 サイティングチューブ88mm 7,700円 (税込)
M1241-ACCT-USBK USBインターフェース＋ソフトウェア 18,700円 (税込)

品　　番 品　　名 価　　格 　
M1241-ACCTL-HTCERT 校正成績書 27,500円 (税込)
