低温金属用放射温度センサ小型ヘッドタイプ(標準視野タイプ)

商品番号:M1241-IR12-230L-T22SF-C3

販売価格:154,000円(税込)

数量:




小型ヘッドの放射温度センサです。
●高速応答 8ms
●小形でも狭視野(φ1mm/30mmにて)
●耐熱ヘッド85℃冷却不要
●超小型ヘッド M12×28mm
●ワイドな測定温度範囲(50~600℃)



■接続方法


■センサヘッドの外形図


■取付金具の外形図


■共通仕様

品番M1241-IR12-230LシリーズM1241-IR12-230Hシリーズ
測定温度範囲+50℃~+350℃+100℃~+600℃
測定視野範囲φ1.5mm@30mm(CF1タイプ)φ1mm@30mm(CF1タイプ)
測定波長2.3μm
応答時間8ms(90%)
測定精度※1±(読取値の0.3 %+1℃)
再現性±(読取値の0.1%+1℃)
電源電圧DC5-30V(リップル200mV未満)
アナログ出力0-5V/0-10V(指定)
出力インピーダンス負荷インピーダンス10KΩ以上
放射率補正0.95(指定可)
使用周囲
温度
センサヘッド-20~+85℃
アンプ-20~+80℃
使用周囲湿度※210~95%RH
耐振動IEC 60068-2-6 / -64
耐衝撃IEC 60068-2-27 (25 G/50 G)
保護構造IP 65 (NEMA-4)
材質ステンレス
ケーブル長ヘッド-アンプ間3m
アンプ-ケーブル先端0.5m
ケーブル径ヘッド-アンプ間2.8mm
アンプ-ケーブル先端4.3mm
外形寸法センサヘッドM12×28mm
アンプ35×12×7mm
質量約60g

※1:測定精度・・・測定対象物温度>周囲温度+25℃ 、周囲温度23℃±5℃、放射率1.00、応答時間1sにて
※2:氷結・結露なきこと

■仕様

品番測定温度範囲タイプ測定視野範囲

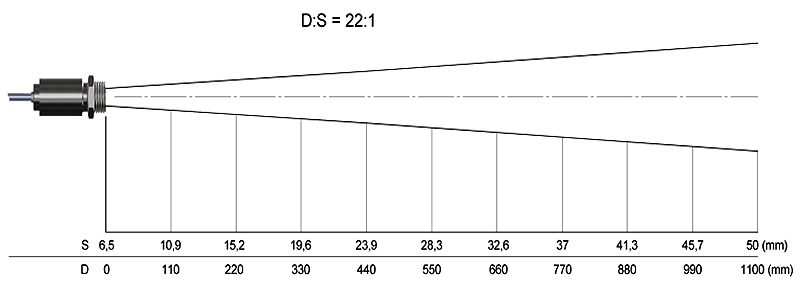

M1241-IR12-230L-T22SF-C350℃~350℃標準視野タイプ

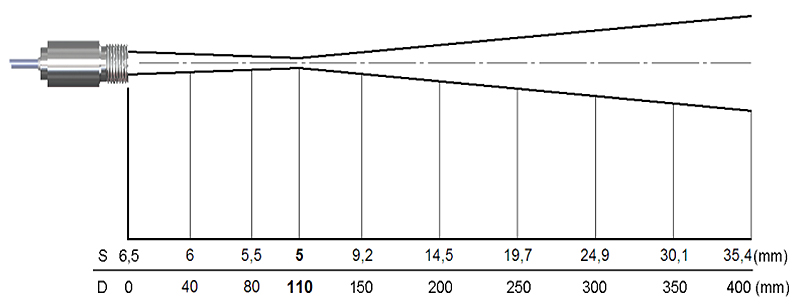

M1241-IR12-230L-T22CF-C3小スポットタイプ

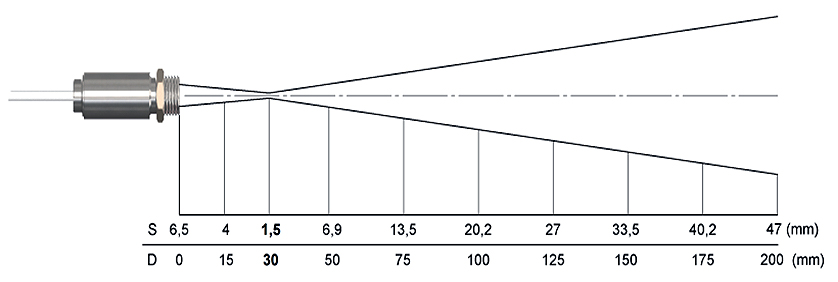

M1241-IR12-230L-T22CF1-C3

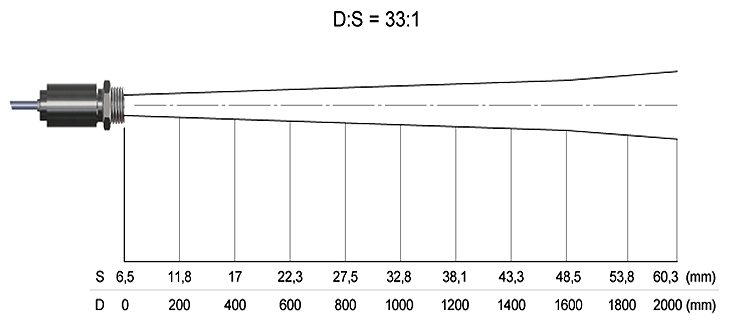

M1241-IR12-230H-T33SF-C3100℃~600℃標準視野タイプ

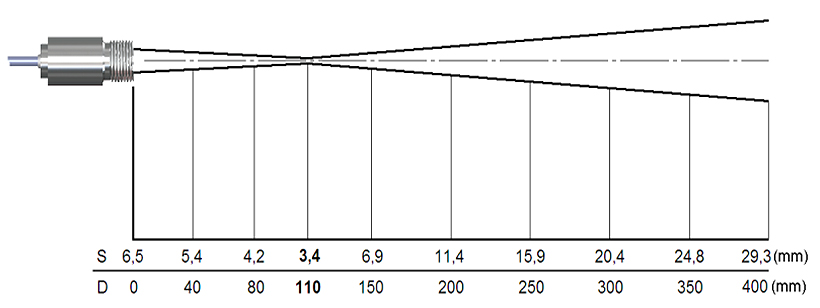

M1241-IR12-230H-T33CF-C3小スポットタイプ

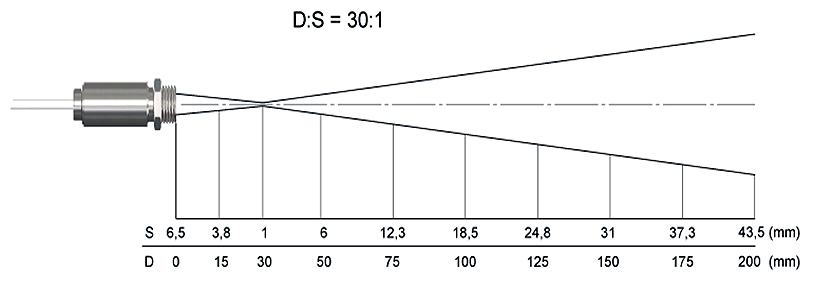

M1241-IR12-230H-T33CF1-C3

品  番 品  名 価  格
M1241-IR12-230L-T22SF-C3 低温金属用放射温度センサ小型ヘッドタイプ(標準視野タイプ) 154,000円 (税込)

品  番 品  名 価  格
M1241-IR12-230L-T22CF-C3 低温金属用放射温度センサ小型ヘッドタイプ(小スポットタイプ) 154,000円 (税込)
M1241-IR12-230L-T22CF1-C3 低温金属用放射温度センサ小型ヘッドタイプ(小スポットタイプ) 154,000円 (税込)

品  番 品  名 価  格
M1241-IR12-230H-T33SF-C3 低温金属用放射温度センサ小型ヘッドタイプ(標準視野タイプ) 129,800円 (税込)

品  番 品  名 価  格
M1241-IR12-230H-T33CF-C3 低温金属用放射温度センサ小型ヘッドタイプ(小スポットタイプ) 129,800円 (税込)
M1241-IR12-230H-T33CF1-C3 低温金属用放射温度センサ小型ヘッドタイプ(小スポットタイプ) 129,800円 (税込)


■オプション
各種パラメータ設定はオプションのソフトウェア&USBインターフェースで変更可能です。

品番品名
M1241-IR12-USBKUSBインターフェース&ソフトウェア

品  番 品  名 価  格
M1241-IR12-USBK USBインターフェース+ソフトウェア 9,900円 (税込)
