中高温用放射温度センサ小型ヘッドタイプ（標準視野タイプ）

商品番号：M1241-IR12-160L-T40SF-C3


小型ヘッドの放射温度センサです。
●高速応答 8ms
●小形でも狭視野(φ1.5mm/110mmにて)
●耐熱ヘッド125℃冷却不要
●超小型ヘッド M12×28mm
●ワイドな測定温度範囲250～1600℃

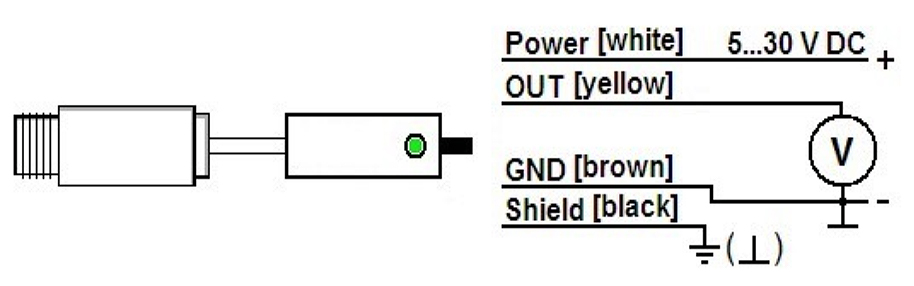

■接続方法

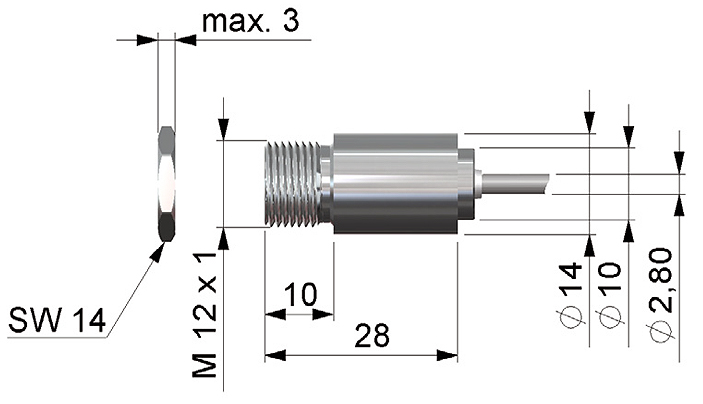

■センサヘッドの外形図

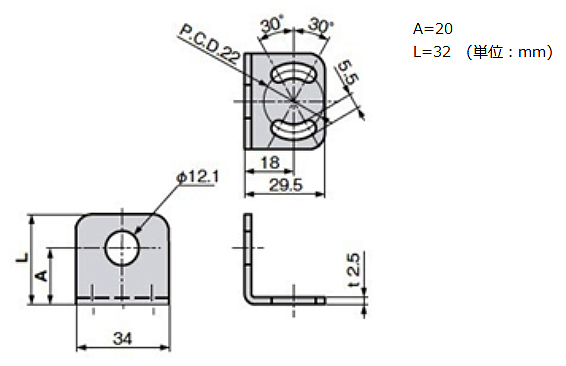

■取付金具(オプション品)の外形図


■共通仕様
品番 M1241-IR12-160Lシリーズ M1241-IR12-160Hシリーズ
測定温度範囲 +285℃～+800℃ +385℃～+1600℃

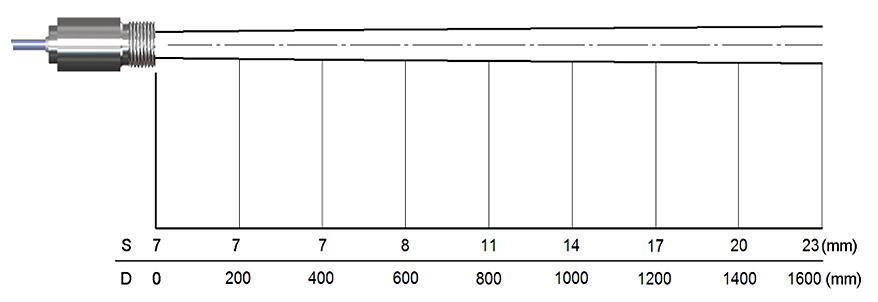

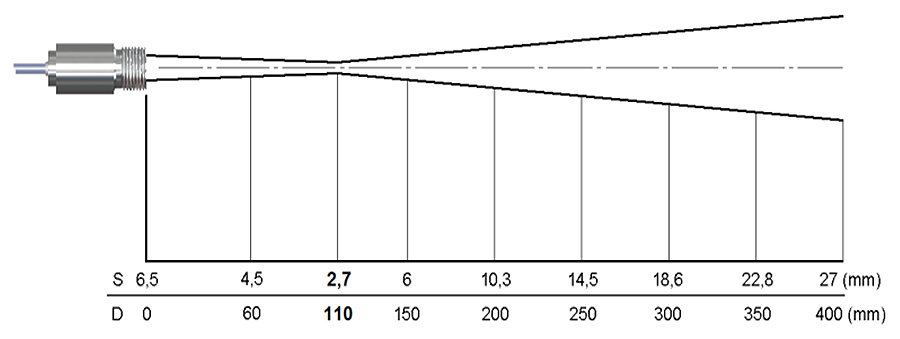

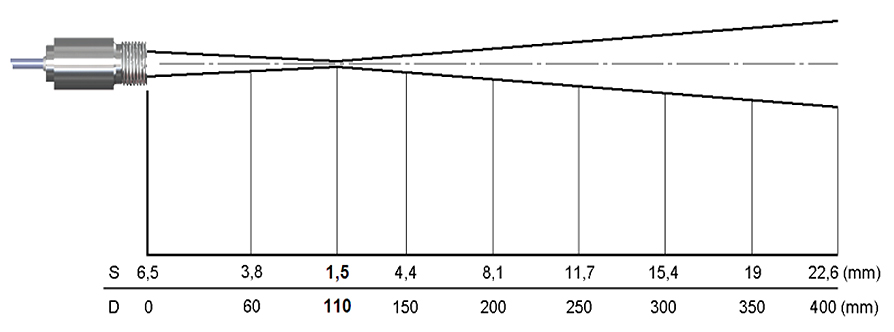

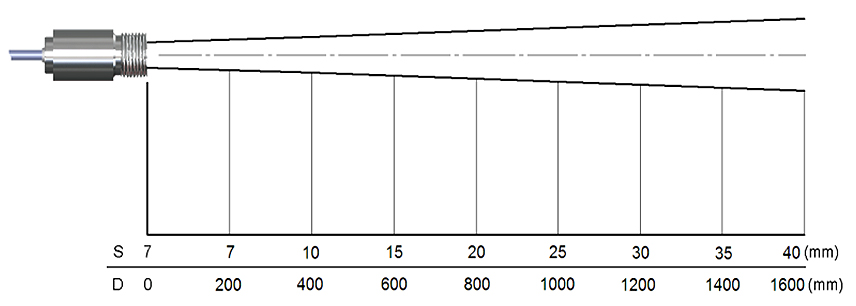

測定視野範囲 Φ2.7mm@110mm(T40CFタイプ) φ1.5mm@110mm(T75CFタイプ)
測定波長 1.6μｍ
応答時間 8ms（90％)
測定精度 ±(読取値の0.3 ％+1℃)
再現性 ±(読取値の0.1％+1℃)
電源電圧 DC5-30V（リップル200mV未満）
アナログ出力 0-5V/0-10V（指定）
出力インピーダンス 負荷インピーダンス10KΩ以上
放射率補正 0.95(指定可）
使用周囲
温度		 センサヘッド -20～+125℃
アンプ -20～+80℃
使用周囲湿度※2 10～95％RH
耐振動 IEC 60068-2-6 / -64
耐衝撃 IEC 60068-2-27 (25 G/50 G)
保護構造 IP 65 (NEMA-4)
材質 ステンレス
ケーブル
（径×長さ）		 ﾍｯﾄﾞ-ｱﾝﾌﾟ間 2.8mm×3m
ｱﾝﾌﾟ-ｹｰﾌﾞﾙ先端 4.3mm×0.5m
外形寸法 センサヘッド M12×28mm
アンプ 35×12×7mm
質量 約60g
※1：測定精度・・・測定対象物温度＞周囲温度+25℃ 、周囲温度23℃±5℃、放射率１.00、応答時間1sにて
※2：氷結・結露なきこと

■仕様
品番 測定温度範囲 タイプ 測定視野範囲
M1241-IR12-160L-T40SF-C3 285℃～800℃ 標準視野タイプ
M1241-IR12-160L-T40CF-C3 小スポットタイプ
M1241-IR12-160H-T75SF-C3 385℃～1600℃ 標準視野タイプ
M1241-IR12-160H-T75CF-C3 小スポットタイプ






■オプション
品番 品名
M1241-IR12-USBK USBインターフェース＆ソフトウェア
