Name: ファイバー型2色放射温度センサー狭視野
Price: 550000 JPY
Availability: InStock

参考画像

ファイバー型2色放射温度センサー狭視野

商品番号：M1241-IR100T40CF-C3

販売価格：605,000円（税込）

数量：

測定温度範囲700～1800℃
高速応答5ms
耐熱ヘッド250℃冷却不要
誘導加熱、防爆雰囲気、真空装置内での測定が可能
研究開発用から生産現場まで幅広く対応

■特長
●視野欠けに強い2色温度計
●耐熱ヘッド250℃冷却不要
●強い磁場内で使用可能
●ワイドな測定温度範囲700～1800℃
●レーザマーカ付

■測定視野範囲
(M1241-IR100T40CF-C3の場合）単位：mm

測定径	5.1	6.4	7.7	23.6	50.1	77.6	104.1
測定距離	102	200	305	762	1524	2286	3048

■測定視野範囲
（M1241-IR100T40SF-C3の場合）単位：mm

測定径	6.6	10.6	21.1	31.3	41.4	52.0	62.6	77.3	84.0
測定距離	102	305	762	1143	1524	1905	2286	2667	3048

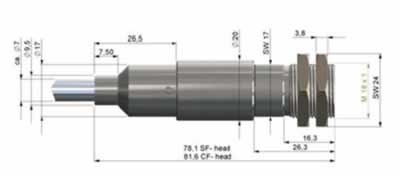

■センサヘッド外形寸法図

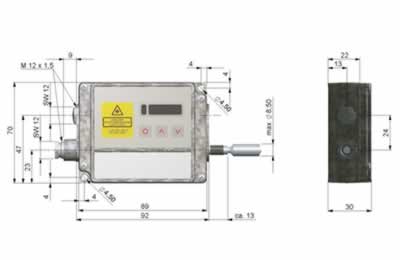

■アンプユニット外形寸法図

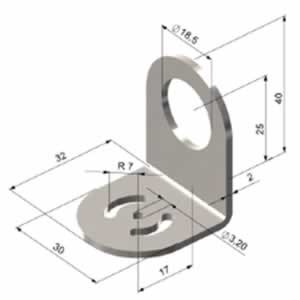

■取付金具外形寸法図

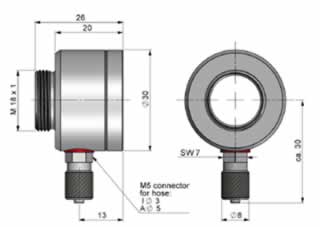

■エアパージ外形寸法図

■仕様

共通品番	M1241-IR100T
測定温度範囲	700～1800℃
測定精度	±（読取値の0.5%＋1℃）（周囲温度23±5℃、放射率1.00、応答時間1秒にて）
再現性	±（読取値の0.2%＋1℃）
応答時間	5ms-10s可変
測定視野範囲	40：1
アナログ出力	4-20mA／0～20mA／0-5V／0-10V切替
信号処理	ピークホールド/バレーホールド/アベレージング
測定波長	0.7-1.1μｍ
放射率比設定	0.800-1.200可変
放射率設定	0.100-1.000可変
使用周囲温度	センサヘッド：-20～250℃ アンプユニット0～85℃
使用周囲湿度	10～95%RH（結露なきこと）
保護構造	IP65(NEMA-4)
ガラスファイバー長	3m,最長22m
電源電圧	8-36VDC/max.160ｍA
出力インピーダンス	電流（ループ抵抗500Ω以下）電圧（負荷インピーダンス100KΩ以上）
外形寸法	センサヘッド：M18×78.1mm　(M1241-IR100T40SF-C3) センサヘッド：M18×82.6mm　(M1241-IR100T40CF-C3) アンプユニット：89mm×70mm×30mm
質量	センサヘッド：約375g アンプユニット：約420g

※センサヘッド取付ナットと取付金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
