  • アルミ製軽搬送用ベルトコンベヤ
参考画像

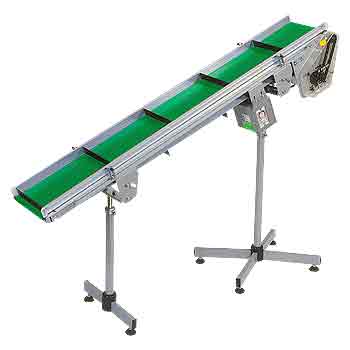

アルミ製軽搬送用ベルトコンベヤ

商品番号：M1171SCM-1010A-D501A-147R-BG

販売価格：Mail

数量：



■特徴

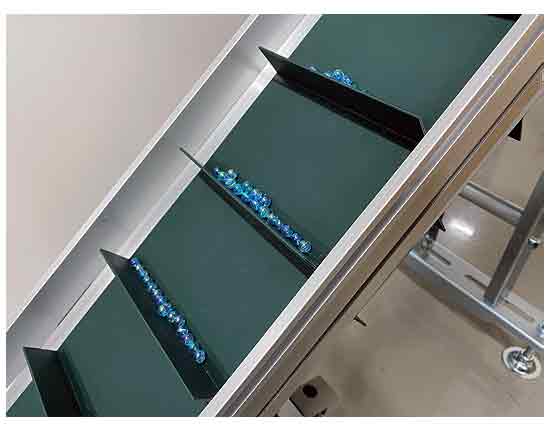

●横サン付き

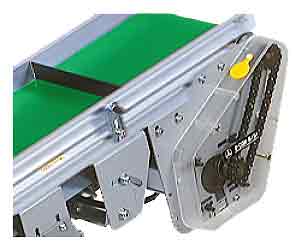

●ヘッドドライブ フレーム厚30mm
●限られたスペースで最大60°の急傾斜搬送

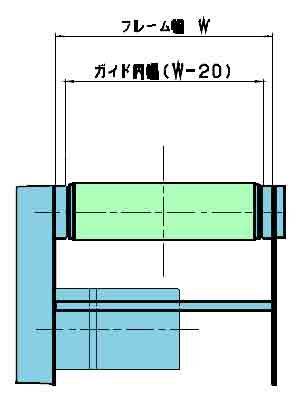

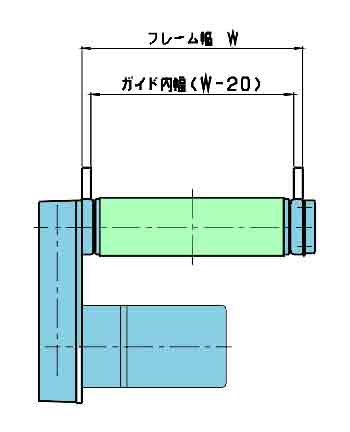

●こぼれ防止のガイド標準装備
●標準桟ピッチ300mm
●標準桟高さ 30mm

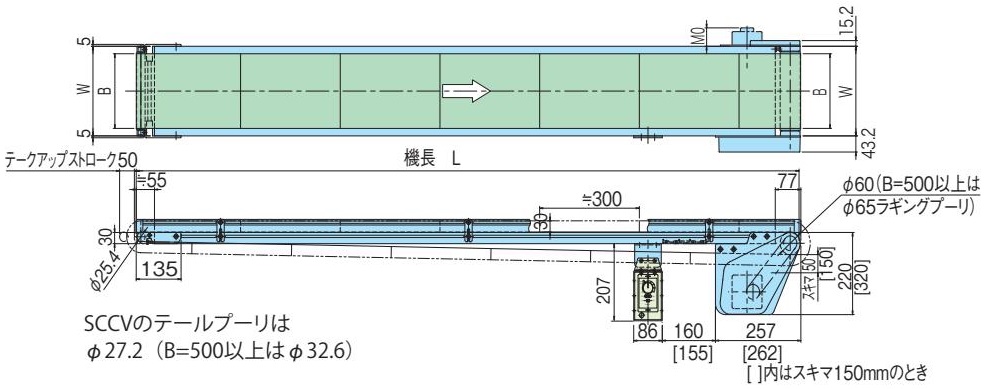

■寸法図


H A


■速度表
※変速比：1/70
※スプロケット歯数：モータ側11T、プーリ側13Tの場合
減速比 変速
（D50）		 変速
（D13）		 定速 減速比 変速
（D50）		 変速
（D13）		 定速
50・60Hz 50・60Hz 50Hz 60Hz 50・60Hz 50・60Hz 50Hz 60Hz
B=400以下、ドライブプーリ径φ60.5 B=500以上、ドライプーリ径φ65ラギング付き
1／180 0.1～2 0.1～2 1.2 1.5 1／180 0.1～2.1 0.1～2.1 1.3 1.6
1／120 0.1～3 0.1～3 1.8 2.2 1／120 0.1～3.2 0.1～3.2 2.0 2.4
1／90 0.1～4 0.1～4.1 2.5 3.0 1／90 0.1～4.3 0.1～4.4 2.6 3.2
1／60 4.0 4.8
1／50 0.2～7.4 0.2～7.2 4.5 5.4 1／50 0.2～7.9 0.2～7.8 4.8 5.8
1／30 0.2～12.2 0.2～12.2 7.5 9.0 1／30 0.2～13.1 0.2～13.2 8.0 9.6
1／25 0.3～14.7 0.3～14.5 9.0 10.8 1／25 0.3～15.8 0.3～15.5 9.6 11.6
1／18 0.3～20.4 0.3～20.5 12.5 15.0 1／18 0.4～21.9 0.4～22 13.4 16.1
1／12.5 0.5～29.5 0.5～30 18.0 21.6 1／12.5 0.5～31.7 0.5～32.3 19.3 23.2
1／9 26.8 32.2

■品番構成
機種名 呼称
ベルト幅
B(cm)		 機長L
(m)		 ドライブ
区分		 モータ
区分		 出力(W) 電源
区分		 周波数 呼称速度
(m/min)		 ドライブ位置
ベルト進行方向		 ベルト色
M1171SCM -10 10 A -D 50 1 A -147 R -BG

■仕様
呼称幅B(cm) 05、07、10、15、20、25、30、35、40、50、60
※ドライブ区分Aベルト幅30cm以下
実ベルト幅(mm) B
機幅※1 B+40(B+60)
機長(m)※2 ドライブ区分H：(0.4) 0.5～3.0
ドライブ区分A：1.0～3.0
ドライブ区分 H:両支持モータ下部　すきま50
A:片持ちモータ下部（50W以下でベルト幅30cm以下）
モータ区分 C：定速
D：ブラシレスモータ変速
出力(W) 定速：60、90
変速 ：50、130（略号13）
電源 1：単相100V
2：単相200V
3：三相200V
電源周波数 A：50Hz
B：60Hz
呼称速度※3 速度表参照
ドライブ位置
ベルト進行方向		 R：右・正転
L：左・正転
RB：右・逆転
LB：左・逆転
搬送面仕様 ポリウレタン　緑色2プライ
その他 緑（BG）
※品番がないサイズも上記仕様内であれば製作可能。
※1：（　）内はベルト幅400mm以上の場合
※2：（　）内は脚・コントローラなしの最短機長。0.01m単位まで指定可能。L≧B×1.5（蛇行レスはL≧B）で選定
※3：変速式は速度表の最大速度（赤文字）を記入して下さい。

品番 ベルト幅 機長 ドライブ 電源 ドライブ位置
M1171SCM-1010A-D501A-147R-BG 10cm 1m A 単相100V
3mケーブル付		 右・正転
M1171SCM-1010H-D501A-147R-BG 10cm 1m H
M1171SCM-1015A-D501A-147R-BG 10cm 1.5m A
M1171SCM-1015H-D501A-147R-BG 10cm 1.5m H
M1171SCM-1020A-D501A-147R-BG 10cm 2m A
M1171SCM-1020H-D501A-147R-BG 10cm 2m H
M1171SCM-1025A-D501A-147R-BG 10cm 2.5m A
M1171SCM-1025H-D501A-147R-BG 10cm 2.5m H
M1171SCM-1030A-D501A-147R-BG 10cm 3m A
M1171SCM-1030H-D501A-147R-BG 10cm 3m H
M1171SCM-2010A-D501A-147R-BG 20cm 1m A
M1171SCM-2010H-D501A-147R-BG 20cm 1m H
M1171SCM-2015A-D501A-147R-BG 20cm 1.5m A
M1171SCM-2015H-D501A-147R-BG 20cm 1.5m H
M1171SCM-2020A-D501A-147R-BG 20cm 2m A
M1171SCM-2020H-D501A-147R-BG 20cm 2m H
M1171SCM-2025A-D501A-147R-BG 20cm 2.5m A
M1171SCM-2025H-D501A-147R-BG 20cm 2.5m H
M1171SCM-2030A-D501A-147R-BG 20cm 3m A
M1171SCM-2030H-D501A-147R-BG 20cm 3m H
M1171SCM-3010A-D501A-147R-BG 30cm 1m A
M1171SCM-3010H-D501A-147R-BG 30cm 1m H
M1171SCM-3015A-D501A-147R-BG 30cm 1.5m A
M1171SCM-3015H-D501A-147R-BG 30cm 1.5m H
M1171SCM-3020A-D501A-147R-BG 30cm 2m A
M1171SCM-3020H-D501A-147R-BG 30cm 2m H
M1171SCM-3025A-D501A-147R-BG 30cm 2.5m A
M1171SCM-3025H-D501A-147R-BG 30cm 2.5m H
M1171SCM-3030A-D501A-147R-BG 30cm 3m A
M1171SCM-3030H-D501A-147R-BG 30cm 3m H
品　　番 品　　名 価　　格 　
M1171SCM-1010A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1010H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1015A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1015H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1020A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1020H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1025A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1025H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1030A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-1030H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail

品　　番 品　　名 価　　格 　
M1171SCM-2010A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2010H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2015A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2015H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2020A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2020H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2025A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2025H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2030A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-2030H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail

品　　番 品　　名 価　　格 　
M1171SCM-3010A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3010H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3015A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3015H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3020A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3020H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3025A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3025H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3030A-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail
M1171SCM-3030H-D501A-147R-BG アルミ製軽搬送用ベルトコンベヤ Mail



■オプション
脚 樹脂製透明カバー

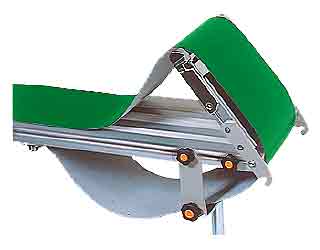

モータカバー ベルトゆるめ装
