化学工場など爆発性雰囲気が生成される危険場所では、安全確保のため、防爆構造の電気機器の使用が法的に義務付けられています。
●厚生労働省型式検定試験合格品
●防爆構造：Ex ec mc Ⅱ C T4 Gc
●使用可能な危険場所：ゾーン2
●水素・アセチレンガス対応品
●保護等級：IP65
■安全で効果抜群
虫の好む光を出す捕虫用蛍光灯で虫を誘い寄せ捕虫紙でナイスキャッチ。
電撃殺虫器では捕れない小さな虫も見逃さ ない虫退治の新兵器。
爆発性危険場所でも安心してご使用いただけます。
■静かで衛生的
電撃殺虫器のようにパチパチ音がしたり、いやな臭いや煙
も出さず、その上、虫の死がいが飛び散る心配のないクリー
ンな捕虫器です。
■取り扱い簡単
捕虫紙はカセットタイプ。交換が簡単で衛生的です。
また清掃 のしやすいシンプルな構造でいつまでも清潔に保てます。
■適用場所
医薬品工場、フィルム・テープ工場、食品工場、塗装・染
色工場、塗料工場、印刷工場、半導体工場
■おもな特長

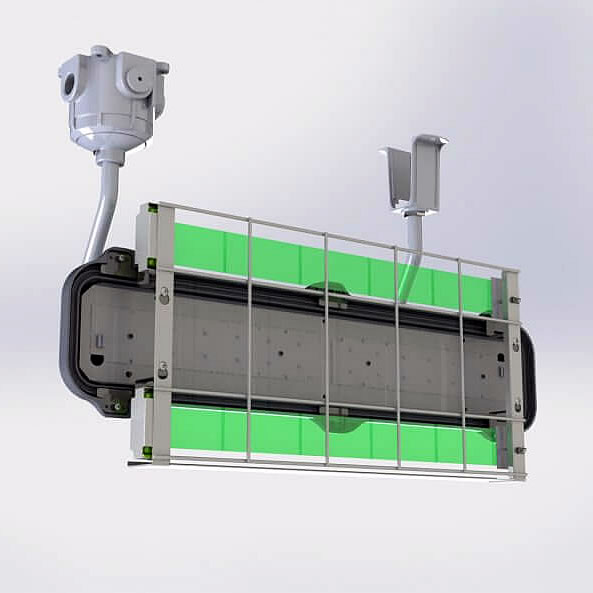

●安全増防爆形LED捕虫器
この器具は、正常な使用状態で爆発性雰囲気の点火源とならないように電気的、機械的、および温度的に安全度を高めた器具です。
●防爆構造
防爆構造がEx ec mc ⅡC T4 Gcの防爆電気機器(国際整合防爆指針の場合) 下表の■に示された爆発性ガスが適用範囲となります。
■害虫退治の決め手
●虫が室内に入ったら、水際で退治することが肝心です。
害虫が室内に侵入し てからすぐ、光に反応し捕殺するのがポイントです。
●ハエ類は、6～7.5mの距離で光に反応し、3.5mあたりになると特によく反応すると言われておりますので、要所に数台まとめて設置すると光の相乗効果により、虫への誘引力が倍増し捕虫力が高まります。
●室内に捕虫器を設置する時に屋外から見える場所や、夜間ガラス窓を透して直接見える場所に設置すると虫を誘引する結果になるので注意が必要です。
■省エネ
●従来の安全増防爆形捕虫器20Wと比べて、10.5W (200V時)と47％削減
■長寿命
●従来の安全増防爆形捕虫器の5,000時間と比べて、40,000時間と長寿命
■軽量設計
●従来の安全増防爆形捕虫器13.5kgと比べて、9.1kgと32％軽量化
■取付場所
●電撃殺虫器のように高電圧を使用して殺虫するのではありませんので、一般の照明器具と同様の取付ができます。
●直接、水のかかる環境に製品を設置しないでください。
●捕虫紙の粘着効果が得られなくなります。
■捕虫紙の交換は簡単です。
●紫外光LED(UV-A)で誘引した虫は、捕虫紙に貼り付きますので虫の死がいが飛び散りません。
●捕虫紙に、虫がたくさん付着しますので定期的に交換してください。
●捕虫紙は、ロール式（写真のフィルムと同様）になっておりますので、ゆっ くり引出して反対側ピンに引っ掛けるだけで簡単に交換できます。
■タイプ
| M1152GMP-0J2A41AB |
M1152GMP-0J2A42AB |
|
 |
| M1152GMP-1J2A10AB |
 |
■寸法図
| M1152GMP-0J2A41AB |
 |
| M1152GMP-0J2A42AB |
 |
| M1152GMP-1J2A10AB |
 |
■仕様
| 品番 |
M1152GMP-0J2A41AB |
M1152GMP-0J2A41BB |
| ハブサイズ |
16 |
22 |
| 質量 |
9.1kg |
| 定格入力電圧 |
100-200-242(V) |
| 定格入力電流 |
0.107-0.056-0.050(A) |
| 定格消費電力 |
10.5-10.5-11.0(W) |
| 光源容量 |
9W |
| 周囲温度範囲 |
0℃～+40℃ |
| 光束維持時間 |
捕虫紙2個入 |
| 付属品 |
40,000時間 |
| 品番 |
M1152GMP-0J2A42AB |
M1152GMP-0J2A42BB |
| ハブサイズ |
16 |
22 |
| 質量 |
9.6kg |
| 定格入力電圧 |
100-200-242(V) |
| 定格入力電流 |
0.107-0.056-0.050(A) |
| 定格消費電力 |
10.5-10.5-11.0(W) |
| 光源容量 |
9W |
| 周囲温度範囲 |
0℃～+40℃ |
| 光束維持時間 |
捕虫紙2個入 |
| 付属品 |
40,000時間 |
| 品番 |
M1152GMP-1J2A10AB |
M1152GMP-1J2A10BB |
| ハブサイズ |
16 |
22 |
| 質量 |
8.2kg |
| 定格入力電圧 |
100-200-242(V) |
| 定格入力電流 |
0.107-0.056-0.050(A) |
| 定格消費電力 |
10.5-10.5-11.0(W) |
| 光源容量 |
9W |
| 周囲温度範囲 |
0℃～+40℃ |
| 光束維持時間 |
捕虫紙2個入 |
| 付属品 |
40,000時間 |
■主要部品材質
| 本体 |
アルミダイカスト |
| 前面ガラス |
強化ガラス |
| LEDモジュールパイプ保持具 |
アルミダイカスト |
| パイプ |
ステンレス鋼管 |
| 取付金具 |
ステンレス鋼板 |
| 接続箱 |
アルミダイカスト |
| ガード |
ステンレス鋼線 |
| 塗装仕様 |
ウレタン樹脂塗装 ガードはナイロンコーティング |
| 塗装色 |
マンセル10YR7/1 ガードは灰白色 |
| ハブ仕様 |
16mm 又は 22mm、4方出3方プラ グ付又は3方出2方プラグ付 |
■オプション
●取替用捕虫紙は1箱5ヶ入です。
●捕虫紙をカートリッジから引出すとき、粘着が強いのでゆっくりと引出 してください。
完全に引出してから 機器に取付けてください。
| 品番 |
品名 |
| M1152GMP-S205B |
補虫紙（5個入り） |
| M1152GMP-SBL20B-MP |
捕虫器用蛍光ランプ |
| M1152GMP-SBL20B |
捕虫器用蛍光ランプ |
■ご使用上の注意
●周囲温度は、0℃～＋40℃の範囲でご使用ください。
●直接、水のかかる環境に製品を設置しないでください。
捕虫紙の粘着効果が得られなくなります。
●保守・点検の際は、必ず電源を切ってください。
●電源電圧の変動は、定格電圧の±6％以内でご使用ください。
●通常の使用に耐えうる耐食性を有していますが、塩害地域等の特殊な環境で使用した場合は、短期間での発錆などの不具合の可能性がありますので、別途ご相談ください。
●窓や部屋の入口から捕虫器の光が見えないように設置してください。
捕虫器の光が外に漏れると反って外から虫を誘引してしまいます。
●紫外光(UV-A)を使用しております。LEDを直視しないでください。目を傷めるおそれがあります。
