光学機器

ファイバーを使わない高画素イメージセンサタイプの工業用内視鏡です。シンプルな機能で手軽にどこでも使えます。
φ3mm以下のストレート穴への挿入を推奨。曲がりくねった穴への挿入は自己責任でお願いします。

品　　番	品　　名	価　　格
M1129N-18A120S	極細φ1.8工業用内視鏡	Mail

■特長
●内視鏡直径1.8mm

●広角レンズを搭載、わずかな隙間から内部を広範囲に観察可能


●カラーCMOSイメージングセンサ16万画素

●高輝度白色LEDを使用、マニュアルで調光可能

●カメラチューブ長さ1m

●USBインターフェースを経由しPCに出力可能。撮影した画像は直接PCに保存可能です。

●USBインターフェースを経由しスマートフォンにも出力可能（iPhoneは対応不可 android端末のみ）
※全ての機種・端末での動作を保証している訳ではありません。


■寸法図


■仕様

型式	M1129N-18A120S
先端径	φ1.8mm
焦点距離	3～50mm
視野角	120°
照明	白色LED（一部ライトガイド）調光機能付き
防水性	防滴
推奨使用温度	0～50℃
センサ	CMOSイメージングセンサ※1
画素数	400×400
有効長	1m（ケーブル径1.2mm）
ケーブル	PVCケーブル

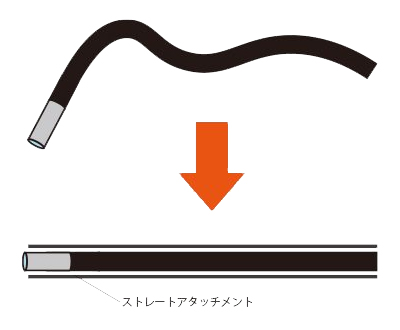

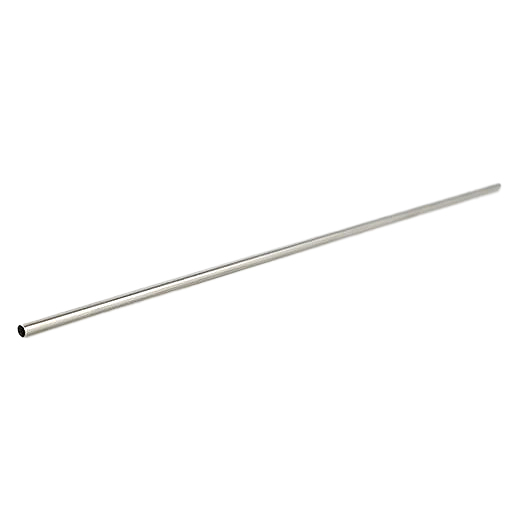

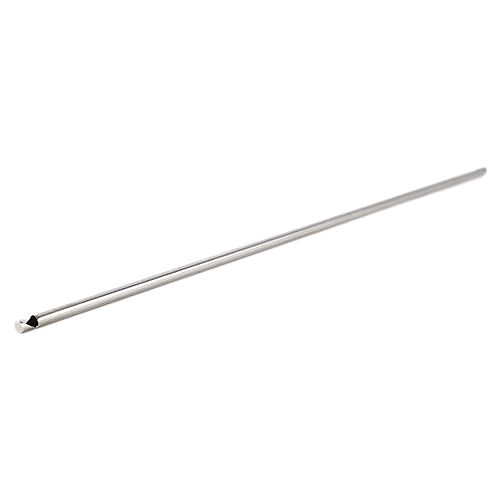

オプション	側視アタッチメント：外径φ2.2mm×長さ100mm ストレートアタッチメント：外径φ2.2mm×長さ100mm

※1：CMOSイメージングセンサには画素欠陥が存在します。本商品の規格についてはメーカー社内規格に準じます。詳細はメールまたはFAXにてお問い合わせください。


■使用バリエーション


■オプション

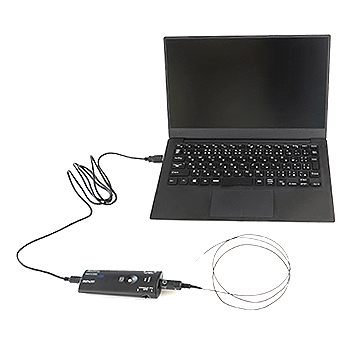

＜USBインターフェース　M1129KT-USB18XS/M1129KT-USB18WS＞
M1129KT-USB18XSは専用のモニタを使わず、Windowsベースのパソコン画面に直接内視鏡画像を表示させる内視鏡用インターフェイスです。内視鏡の駆動電源はパソコンのUSB電源を使うので、内視鏡用のバッテリーを持ち歩く必要がありません。
M1129KT-USB18WSは超解像適用により、画素数800×800相当の映像で、内視鏡の映像をご覧いただけます。
●お使いのPCに接続可能
●画像保存（キャプチャー）機能搭載
●オートゲイン/マニュアルゲイン切り替え可能
●LED照明の調光機能搭載 ・先端可動型工業用内視鏡も接続可能
●センサー本来の解像度をインターフェース内で倍増 ( 400×400 → 800×800 ) させます。
このため、センサー（カメラ）はそのままでインターフェースのみの変更で解像度を増やすことを実現。（M1129KT-USB18WS）
●今まで解像度不足で見えなかった箇所が拡大され、より鮮明に見えるようになります。（M1129KT-USB18WS）
●PC内に保存されるキャプチャ画像や動画ファイルも同一の方法により拡大された状態で保存されます。（M1129KT-USB18WS）

型番	M1129KT-USB18XS	M1129KT-USB18WS
対応OS	Windows7以上(Windows10推奨)
インターフェイス	USB 2.0
電源	USBバスパワーより供給
寸法(mm)	122 x 45 x 23mm
重量	100g
付属品	USBケーブル (1m)
対応PC	Windows10推奨
対応プログラム	（AMCap、カメラ）※

※推奨アプリケーションソフトはAMCap。ただし、Windows10の場合はWindows内蔵標準アプリの「カメラ」で動作。（静止画、動画保存可能）

品　　番	品　　名	価　　格
M1129KT-USB18WS	極細φ1.8工業用内視鏡用超解像度USBインターフェース	Mail
M1129KT-USB18XS	極細φ1.8工業用内視鏡用USBインターフェース	99,000円 (税込)

＜DVIインターフェース　M1129KT-DVI18S＞
●カメラを一般のハイビジョンTVにつないでお使いいただけます。極細内視鏡の映像をハイビジョンTVの大画面でご覧ください。
●DVI出力で一般のTVまたはモニタに出力可能
（DVI→HDMI変換ケーブルを使ってHDMI端子付きのTVに接続可能）

型番	M1129KT-DVI18S
出力インターフェース	DVI出力 (DVI→HDMI変換ケーブルを使ってHDMI端子付きのTVに接続可能)
出力画素数	800×720 (超解像技術適用にて出力した画素数。カメラ自身の画素数は400×400)
出力フレームレート	60 fps
寸法	48 x 146 x 33 mm
重量	80g
電源	DC6V(ACアダプタ)
対応モニタ	HDMI入力720P(60Hz)対応TVまたはモニタ

品　　番	品　　名	価　　格
M1129KT-DVI18S	極細φ1.8工業用内視鏡用DVIインターフェース	Mail

＜専用モニタ　M1129NL-18JHS/M1129KT-56SA2M18S＞
モニタには画像保存機能が標準装備されており、内視鏡をお使いのその場ですぐに画像の保存・確認ができます。画像の保存形式はJPEG形式。SDカードに保存されるので、パソコンでも管理可能。撮った画像は様々な用途にお役立ていただけます。
電源は、屋外や電気設備のない場所でも使えるよう、ACアダプタの他に電池ホルダーも装備しています。

●鮮明なモニタ
モニタサイズは鮮明な3.5インチ（名刺サイズ程度）TFT液晶を採用。
モニタサイズは鮮明な5.6インチ（葉書サイズ程度）TFT液晶を採用。
●LED照明の調光
モニタについている『前の画像』『次の画像』の2つのボタンで、内視鏡カメラの明るさを6段階に調光できます。
●場所を選ばない駆動電源
電源はACアダプタ、または市販の乾電池のどちらでも駆動できます。屋外でも電気設備のない場所でも、場所を選ばずお使いいただけます。
●テレビへの接続
NTSC入力端子のあるテレビなら機種を選ばす接続でき、内視鏡カメラからの映像をテレビ画面上に映し出すことができます。大勢で大きな画面で観察する時などに便利です。
●M1129NL-18JHSはポケットに収まるハンディーサイズ
作業着の胸ポケットに収まるコンパクト設計。移動のときに場所をとりません。ポケットに収まるハンディーサイズ
●SDカードに画像保存
モニタの『保存』ボタンで、内視鏡で映している映像を静止画像としてSDカードに保存できます。画像の保存形式はJPEG形式。静止画像の入ったSDカードをパソコンに差し込めば、パソコン上で画像を見られることはもちろん、メールに添付したりなど、様々な用途にお役立ていただけます。
●NTSC出力：
モニタの画像をテレビモニタに映し出すことができます。また、ビデオデッキに接続すれば、動画の保存も可能です。
●可変スタンド
モニタの角度が自由に変えられます。スタンドは折りたたんで収納しておけるので、すっきりとしたフォルムです。可変スタンド
●ガイド機能
モニタ画面の左上にLED照明の明るさ・撮影枚数・電池残量が表示されます。

品番	M1129NL-18JHS	M1129KT-56SA2M18S
表示部	3.5インチTFTカラー液晶	5.6インチTFTカラー液晶
画面サイズ	70 × 52mm	112 × 84mm
画素数	320 × 3（RGB） × 240	640 × 3（RGB） × 480
出力	SDカード出力 NTSCビデオ出力
画像保存形式	JPEG	JPEG
電源	ACアダプター（6V，2A） 単3乾電池４本（連続使用時間：2時間）	ACアダプター（6V，2A） 単2乾電池4本（連続使用時間：3時間）
ユニットサイズ	130 × 82 × 45 mm	138 × 134 × 52 mm
重量	500g	800g
付属品	ACアダプター（6V，2A）、SDカード、RCAビデオケーブル（TVとの接続用）
オプション	-	USBビデオキャプチャーアダプタ 専用ケース

品　　番	品　　名	価　　格
M1129NL-18JHS	極細φ1.8工業用内視鏡用3.5インチ液晶モニタ	Mail

品　　番	品　　名	価　　格
M1129KT-56SA2M18S	極細φ1.8工業用内視鏡用5.6インチ液晶モニタ	Mail
