  • レーザー距離計(アナログ信号出力)
参考画像

レーザー距離計(アナログ信号出力)

商品番号:M108ATL-65M

販売価格:357,500円(税込)

数量:




指定の反射板が不要のレーザー式距離計

出力 RS422/RS232及び0/4-20mA




■特徴
●指定の反射板が不要なレーザー式距離計です。
ターゲットの平面にレーザービームをあて、その反射ビームの位相差からターゲットまでの距離(0.05m~60m)を測定します。有色の流体の液面計としても使用可能です。
出力はRS422/RS232及び0/4-20mAです。

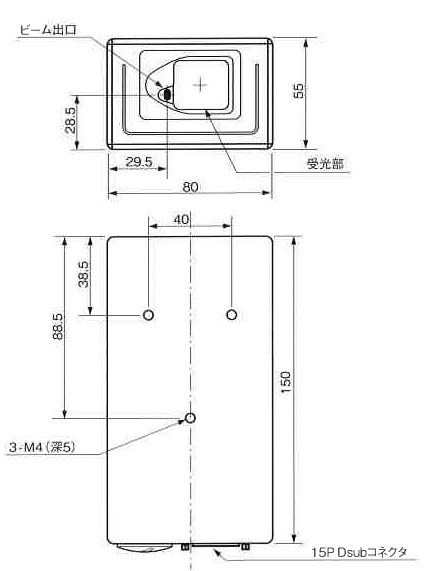

■外形図


■仕様

レンジ0.05m~60m
分解能デジタル 1mm アナログ 13bit相当
電源+12~27VDC(Max.0.5A、+24V時0.2A)
寿命50000時間(20℃)
接点信号1点または2点オープンドレイン
使用温度範囲-10℃~45℃
結露不可
保護構造IP65(コネクタ部は除く)
出力デジタル RS422/RS232 アナログ 0/4~20mA(負荷抵抗 Max.500Ω)
精度デジタル ±1.5mm(2σ)常温・室温
(アナログ出力の場合は出力段のコンバータの分解能による)
レーザー可視/赤色クラスII
出力更新0.2~4秒
エラー信号1点オープンドレイン
保存温度範囲-40℃~70℃
ターゲット平面(透明や濃い色は不可)
オプションケーブル直出し型、反射ミラー(ビーム方向変更)、
15P Dsub用コネクタカバー、90°アングルブロックなど

注)
1.指定反射板を使用する場合は最大500mまで測定できます。
2.アナログ出力は任意の距離を0/4-20mAに設定が可能です。
3.使用温度範囲:-40℃~+45℃の低温用オプションも用意しております。
4.IDEC製HG1F-SB22YF-S (推奨表示器)と接続し1mm単位の表示が可能です。(表示部サイズ147mmx76mm、最小表示0.1mm)
