  • 1軸高分解能傾斜センサ アナログ電圧出力(2電源)

1軸高分解能傾斜センサ アナログ電圧出力(2電源)

商品番号:Clinometer-Analog-100013-08

販売価格:29,590円(税込)

数量:




本製品は、低価格でありながら高精度な小型傾斜センサです。


■共通特長
センサ原理は傾斜によるチャンバ内の液面の変化(下図参照)を、静電容量の変化を角度として捉えるものであり、液体以外に動く部品がないので損耗がなく耐衝撃性に優れ、安定した作動を実現しています。回転軸のない場合でも計測する場所に直接取り付けが可能です。センサ単体として、又システム内蔵センサとして、使用しやすく出来ています。


■共通仕様

作動範囲±60°
直線性0°~±10°:±0.1°
±10°~±45°:±1%
±45°~±60°:モノトニック
最小分解能約0.001°
繰返し性<0.05°
交差軸(≦45°)誤差 ±1%
時定数約300ms
応答周波数(-3dB)約0.5Hz
温度特性(水平)<0.008°/℃
温度特性(感度)<0.1%/℃
使用周囲温度-40℃~+85℃
保管温度-55℃~+85℃
ケーブル長400mm(オプションにて延長可)
質量約40g


■仕様

品番Clinometer-
Analog-100013-08
Clinometer-
Ratiometric-100010-25
Clinometer-
Pulse-100715
タイプアナログ電圧出力
(2電源)
レシオメトリック電圧出力
(1電源)
パルス幅出力
(1電源)
電源電圧(公称±12V)
±8V~±20V
電流3mA
(公称9V)
+5V~+16V
電流3mA
+12V
電流+5mA
水平出力0mv電源電圧の1/2V0μs
感度60mv/°±10%30mv/°±10%
(電源10Vの時で電圧に比例します)
60μs/°±10%
極性信号--傾斜方向右回り(プラス方向)
の時+5V出力
トリガー--10~50μs/°max.50Hz
TTL立下がり
備考-入出力コード
断面積0.154mm2(26AWG)
長さ400mm

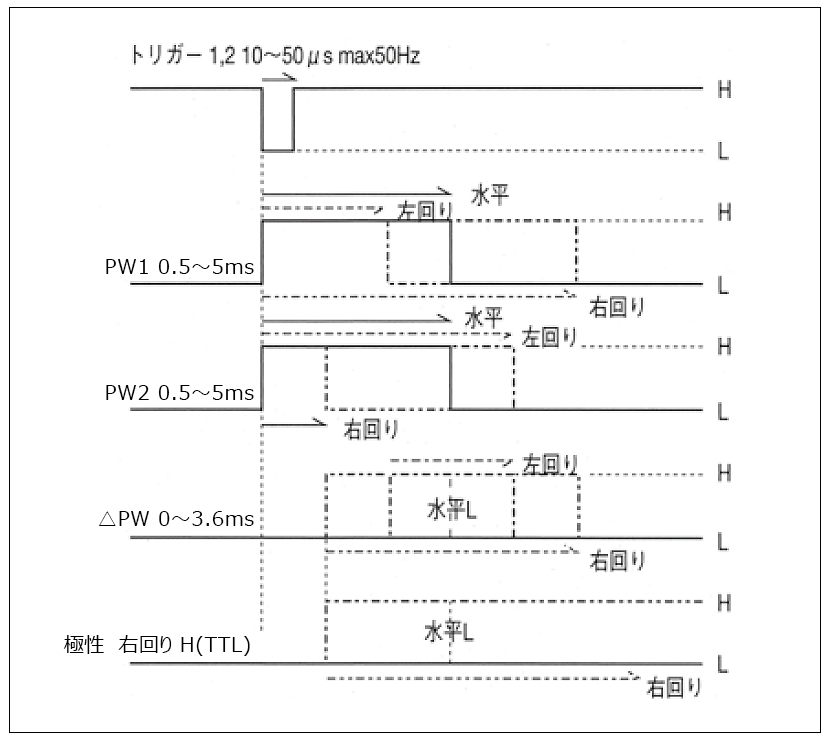

パルス幅出力タイミング

品  番 品  名 価  格
Clinometer-Analog-100013-08 1軸高分解能傾斜センサ アナログ電圧出力(2電源) 29,590円 (税込)
Clinometer-Ratiometric-100010-25 1軸高分解能傾斜センサ レシオメトリック電圧出力(1電源) 29,590円 (税込)

品  番 品  名 価  格
Clinometer-Pulse-100715 1軸高分解能傾斜センサ パルス幅出力(1電源) 42,900円 (税込)



■寸法図
