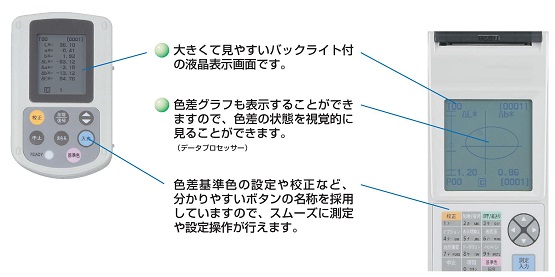

■特長
●測定ヘッド単独で測定可能
測定ヘッドをデータプロセッサーから切り離して、測定ヘッド単独での測定ができます。また、測定ヘッド単体とパソコンとを直接接続することができますので、別売付属品のソフトウェアを使用すれば、パソコンをデータプロセッサーの代わりとして使用することもできます。
●任意の評価式や色彩計算式を自由に設定
任意の評価式や色彩計算式を自由に設定できるユーザーインデックス機能を搭載していますので、L*a*b*などの一般的な色空間や評価式でなく、業界独自の評価式やお客様独自の評価式を用いて色彩管理を行っている場合などにも対応することができます。
●測定データは、測定ヘッド単体使用時1,000データ、データプロセッサー接続時2,000データを格納することができます。（色差基準色データは測定ヘッド単体使用時とデータプロセッサー接続時ともに100データ）

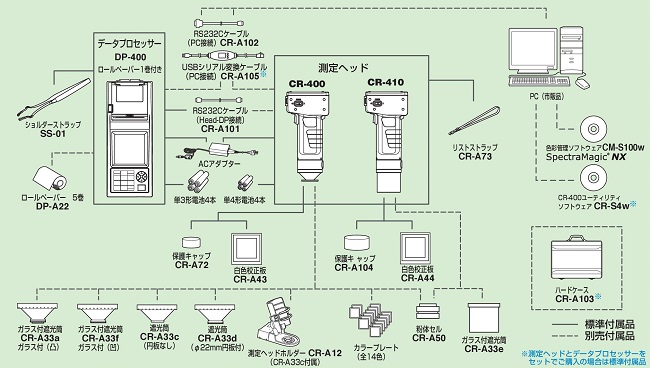

■システム構成図

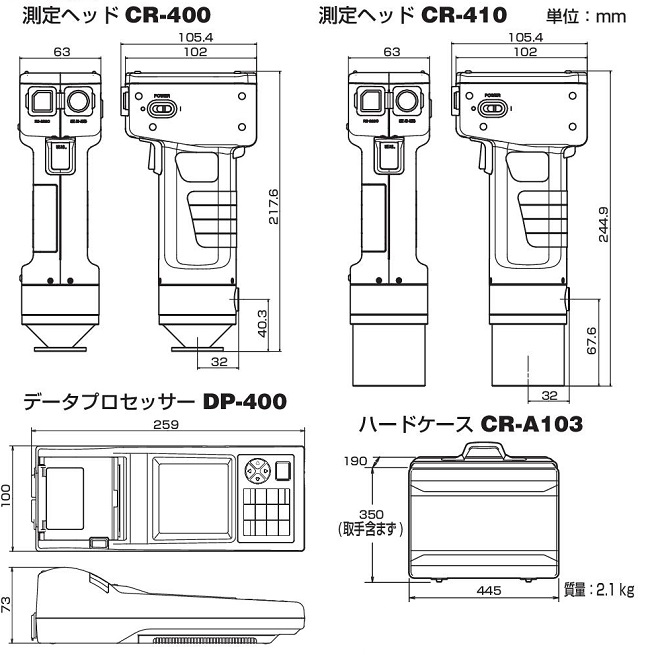

■寸法図

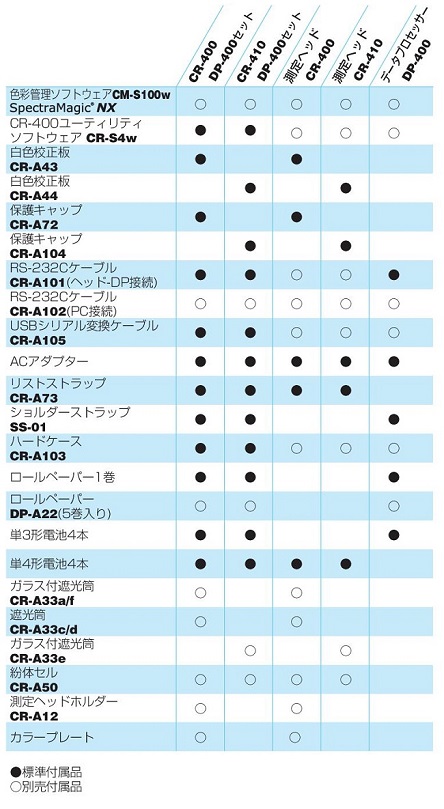

■標準付属品/別売付属品
■仕様
●測定ヘッド
| 品番 | CR-400 | CR-410 |
|---|
| 照明・受光光学系 | 拡散照明垂直受光方式
（JIS Z 8722 幾何条件cに準拠/
正反射光含む） | 大面積拡散照明垂直受光方式 |
| 受光素子 | シリコンフォトセル(6個) |
| 表示範囲 | Y：0.01～160.00％(反射率) |
| 測定用光源 | パルスキセノンランプ |
| 測定時間 | １ 秒 |
| 最短測定可能間隔 | 3 秒 |
| 測定可能回数 | 約800回(電池使用時、メーカー試験条件による） |
| 測定径/照明径 | φ8/φ11 | φ50/φ53 |
| 繰返し性 | 標準偏差ΔE*ab0.07以内（白色校正板を10秒間隔30回測定したとき） |
| 器差 | ΔE*ab：0.6以内 | ΔE*ab：0.8以内 |
| BCRAシリーズⅡ 12色の平均値 |
| 観察条件 | CIE2° 視野等色関数近似：(x2λ,yλ,zλ) |
| 観察光源※1 | C、D65 |
| 表示※1 | 色彩値、色差値、色差グラフ、合格/注意/不合格 表示 |
| 合否判定※1 | 色差限界値（箱型/楕円型限界） |
| 表色系・色空間・表色値※1 | XYZ、Ｙｘｙ、L*a*b*、ハンターLab、L*C*h、マンセル(C光源のみ)、
CMC(l：ｃ)、CIE1994、Ｌａｂ99、ＬCｈ99、CIE2000、
CIE WI・Tw（D65光源のみ）、WI ASTME313(C光源のみ）、
YI ASTM D1925(C光源のみ）、YI ASTM E313(C光源のみ）
ユーザーインデックス（PCから最大6件まで登録可能） |
| 言語対応※1 | 液晶表示(日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語) |
| 格納データ数 | 1,000データ(測定ヘッドとデータプロセッサーは異なる内容を保存) |
| 色差基準色 | 100データ |
| 校正チャンネル※1 | 20チャンネル（ch00：白色校正用、ch01～19：任意校正用） |
| 表示部 | バックライト付きドットマトリクス液晶（15文字×9行+アイコン表示1行） |
| インターフェース | RS-232C準拠(データプロセッサー／PC接続）
USB2.0（USBシリアル変換ケーブル（2ｍ）CR-A105使用時）
＊：ボーレート：4,800、9,600、19,200（bps）、但し出荷時は9,600bpsに設定 |
| 電源 | 単4形アルカリ
ニッケル水素電池4本
専用ACアダプター AC100V(50/60Hz) |
| 大きさ | 105(W)×217(H)×63(D)mm | 105(W)×244(H)×63(D)mm |
| 質量 | 約540ｇ | 約560ｇ |
| （単４電池４本含む、RS-232Cケーブル、USBケーブル除く） |
| 使用温湿度範囲 | 0～40℃、相対湿度85%以下（35℃のとき、結露しないこと） |
| 保管温湿度範囲 | －20～40℃、相対湿度85%以下（35℃のとき、結露しないこと） |
| その他 | ＬＣＤバックライトＯＮ/ＯＦＦ機能
（ＯＮ時：操作キーまたは測定ＳＷ操作後30秒間点灯） |
※1 は、データプロセッサー未接続時、またはデータプロセッサー、別売付属品のソフトウェアで未設定時に測定ヘッド単体では一部機能しないものを示します。
●データプロセッサー
| 型式 | DP-400 |
|---|
| 表示範囲 | Y：0.01～160.00％（反射率） |
| 測定時間※2 | 1秒 |
| 最短測定可能間隔※2 | 3秒 |
| 測定可能回数 | 約800回(電池使用時、当社試験条件による） |
| 観察光源 | C、D65 |
| 表示 | 色彩値、色差値、色差グラフ、合格/注意/不合格 表示 |
| 合否判定※2 | 色差限界値（箱型/楕円型限界設定可）表示機能のみ |
| 表色系・色空間・表色値※2 | XYZ、Ｙｘｙ、L*a*b*、ハンターLab、L*C*h、マンセル(C光源のみ)、
CMC(l：ｃ)、CIE1994、Ｌａｂ99、ＬCｈ99、CIE2000、
CIE WI・Tw（D65光源のみ）、WI ASTM E313(C光源のみ）、
YI ASTM D1925(C光源のみ）、YI ASTM E313(C光源のみ）、
ユーザーインデックス（PCから最大6件まで使用可能） |
| 言語対応 | 液晶表示
(日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語) |
| 格納データ数 | 最大2,000データ（100ページに分割可）
任意の格納データ（1データまたは全データ）の削除・復帰ができる |
| 色差基準色※2 | 操作機能のみ
（測定ヘッド接続時100データ：測定値または数値による入力）
(ページ機能とは独立) |
| 校正チャンネル※2 | 操作機能のみ
（測定ヘッド接続時20チャンネル）
（ch00：白色校正用、ch01～19：任意校正用） |
| ページ機能 | 100ページ |
| 表示部 | バックライト付きドットマトリクス液晶（16文字×9行+アイコン表示1行）
コントラスト調節ボリューム付き |
| 印字部 | 384ドットラインサーマルプリンター（グラフ印字も可）
測定ごとに自動印字（印字無しも可） |
| 統計機能 | 最大値、最小値、平均値、標準偏差 |
| 自動計測※2 | 時刻表示：年、月、日、時、分
タイマー：最短3秒～99分（測定モードによっては3秒より長時間必要） |
| インターフェース | RS-232C準拠
USB2.0（USBシリアル変換ケーブル（2ｍ） CR-A105使用時）
ボーレート（bps）： 19,200固定(PC接続時)
測定ヘッド接続時は測定ヘッド側のボーレートに自動設定 |
| 電源 | 単3形アルカリまたはニッケル水素電池4本
または専用ACアダプター AC100V(50/60Hz) |
| 大きさ | 100(W)×73(H)×259(D)mm |
| 質量 | 約600g（電池、ペーパー、ケーブル別） |
| 使用温湿度範囲 | 0～40℃、相対湿度85%以下（35℃のとき、結露しないこと） |
| 保管温湿度範囲 | －20～40℃、相対湿度85%以下（35℃のとき、結露しないこと） |
| その他※2 | 任意校正機能（マルチ校正/マニュアル校正）
自動平均化測定機能
プリントON/OFF機能
測定ヘッドからのデータ移動機能
全表色系印字ON/OFF機能、
データ保護ON/OFF機能
バックライトON/OFF機能
ブザーON/OFF機能
表色系制限機能
リモートモード（保存データ出力）
文字入力機能（カナ/英数字） |
※2：測定ヘッド未接続時に、一部または全部が機能しないものを示します。
■価格表
| 品番 | 品名 | 価格 |
| CR-400+DP-400 | 色彩色差計3刺激値タイプ | ￥Mail |
|---|
| CR-410+DP-400 | 色彩色差計3刺激値タイプ | ￥Mail |
|---|

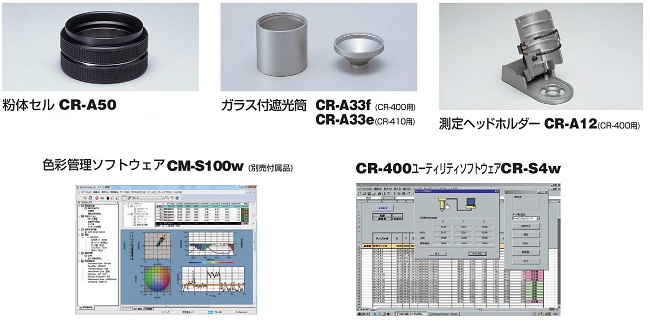

■オプション
●粉体セル CR-A50
粉末状、顆粒状、ペースト状の試料の色を簡単、確実に精度よく測定することができます。粉体セルに試料を入れてセットし、CR-
400/410の測定ヘッドをそのまま当てればすぐに測定できます。
●ガラス付遮光筒 CR-A33f (CR-400用)、CR-A33e(CR-410用)
測定ヘッドの遮光筒と交換して取り付けます。先端部にガラスがついていますので、表面が濡れている試料を測定する場合に最適です。
●測定ヘッドホルダー CR-A12(CR-400用)
CR-400の測定ヘッドを取り付けると、安定した状態で測定できると同時に、より確実に測定ポイントをとらえることができます。たくさんの試料を連続して測定する場合などに便利です。
●色彩管理ソフトウェアCM-S100w (別売付属品) Professional版 Basic版
用途に合った画面を自由に作成データリスト、色差グラフ、OK/NG表示などのオブジェクトを自由に配置・編集し、用途に合った画面を作成することができます。また、印刷画面も自由に作成できますので、測定終了後に印刷するだけで、検査レポートが作成されるといったこともできます。
【操作手順のナビゲート】
ナビゲーションウインドウの指示に従って、ナビゲーションウインドウ内のボタンを操作していくことで各種設定や校正などの必要な操作が完了します。
＜使用環境条件＞
| OS | Windows 7 Professional 32 bit、64 bit
Windows 8.1 Pro 32 bit、64 bit
Windows 10 Pro 32 bit、64 bit |
| CPU | Pentium III 600MHz以上 |
| メモリ | 128MB以上（256MB以上を推奨） |
| ハードディスク | 450MB以上の空き容量が必要 |
| ディスプレイ解像度 | 1,024×768ドット以上/16ビットカラー以上の表示が可能なディスプレイ |
| その他 | DVD-ROMドライブ（インストール時に必要）
USBポート（プロテクトキー装着用として必要）
USBポートまたはシリアルポート（測定器接続用として必要、
（Bluetoothアダプターを経由してBluetooth接続する場合、
Bluetoothアダプター 装着用として必要）
Internet Explorer Ver.5.01以上がインストールされていること |
※パソコンのシステム構成については、上記OSが推奨する構成または、下記の仕様のいずれか高い方が必須条件になります。
※印は Professional版のみの機能です。
※Windows? は、米国Microsoft社の米国およびその他の国における商標または登録商標です。
※Pentium?は、米国Intel社の米国およびその他の国における商標または登録商標です。
※Bluetooth?は、The Bluetooth SIG, Inc. の登録商標であり、ライセンスに基づき使用しております。
※ここに記載の仕様は都合により予告なく変更することがあります。
●CR-400ユーティリティソフトウェアCR-S4w
・測定を行ったり測定条件を変更するなどCR-400/410をパソコンから制御することができます。
・測定データを直接Excel?に転送できます。（Excel?転送機能を使用するには、Excel?97/2000/2002/2007が必要です。）
・校正データ、色差基準色データを読み込んだり変更することができます。
＜使用環境条件＞
| OS | Windows 7 Professional 32 bit、64 bit
Windows 8.1 Pro 32 bit、64 bit
Windows 10 Pro 32 bit、64 bit |
| CPU | Pentium 166MHz以上 |
| メモリ | 2MB以上 |
| ハードディスク | 100MB以上の空き容量が必要 |
| ディスプレイ | VGA (640×480) 以上 |
※ パソコンのシステム構成については、上記OSが推奨する構成または、下記の仕様のいずれか高い方が必須条件になります。
| 品番 | 品名 | 価格 |
| CR-400+DP-400 | 色彩色差計3刺激値タイプ | ￥Mail |
|---|
| CR-410+DP-400 | 色彩色差計3刺激値タイプ | ￥Mail |
|---|
| CR-400 | 測定ヘッド | ￥Mail |
|---|
| CR-410 | 測定ヘッド | ￥Mail |
|---|
| DP-400 | データプロセッサー | ￥Mail |
|---|
| CM-S100w | 色彩管理ソフトウェア | ￥Mail |
|---|
| CR-S4w | ユーティリティソフトウェア | ￥Mail |
|---|
| CR-A101 | RS-232Cケーブル(PC接続用) | ￥Mail |
|---|
| CR-A104 | RS-232Cケーブル(測定ヘッド-データプロセッサー間) | ￥Mail |
|---|
| CR-A102 | USBシリアル変換ケーブル | ￥Mail |
|---|
| CR-A103 | ハードケース | ￥Mail |
|---|
| CR-A105 | ACアダプター | ￥Mail |
|---|
| CR-A12 | 測定ヘッドホルダー | ￥Mail |
|---|
| CR-A33a | ガラス付遮光筒(凸) | ￥Mail |
|---|
| CR-A33f | ガラス付遮光筒（凹） | ￥Mail |
|---|
| CR-A33c | 遮光筒（円板なし） | ￥Mail |
|---|
| CR-A33d | 遮光筒（φ22mm円板付） | ￥Mail |
|---|
| CR-A33e | ガラス付遮光筒 | ￥Mail |
|---|
| CR-A43 | 白色校正板 | ￥Mail |
|---|
| CR-A44 | 保護キャップ | ￥Mail |
|---|
| CR-A72 | 保護キャップ | ￥Mail |
|---|
| CR-A50 | 紛体セル | ￥Mail |
|---|
| DP-A22 | ロールペーパー（5巻入） | ￥Mail |
|---|
| CR-A73 | リストストラップ | ￥Mail |
|---|
| SS-01 | ショルダーストラップ | ￥Mail |
|---|
