タンク

■特長

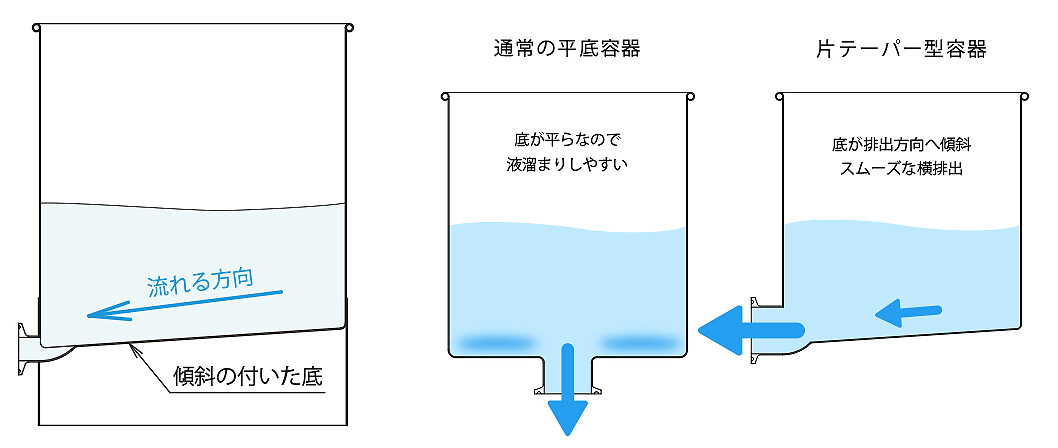

●底板が排出方向に傾斜している為、液体が全て排出出来ます。

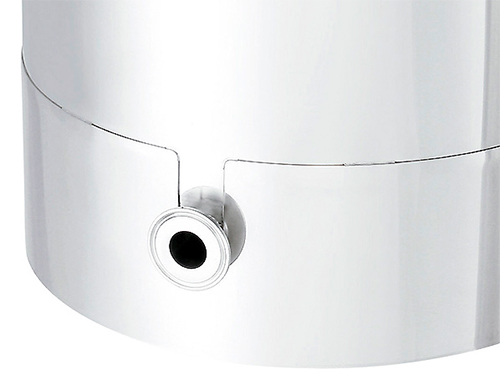

●排出口が容器側面についているので、配管の取り回しが短く出来ます。

●パッキンは食品衛生法適合品のシリコンゴム製です。

●板厚はt1.0～t2.0の薄板で製作しており、移動や容器の洗浄の際に簡単に取り扱えます。
●底の角は汚れが溜まりにくいR構造です。
●ポンプを接続して送液出来ます。

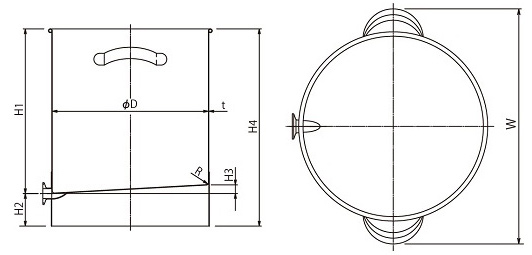

■寸法図

容器本体・袴	SUS304

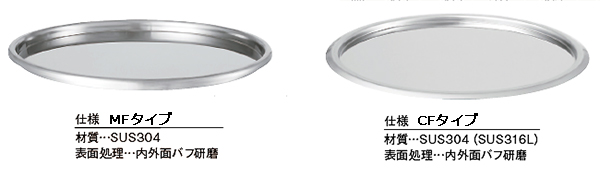

蓋【CF/MF】※1	SUS304
取っ手	SUS304

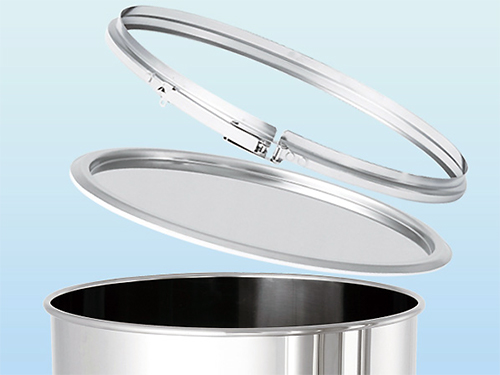

レバーバンド【LB】	SUS304

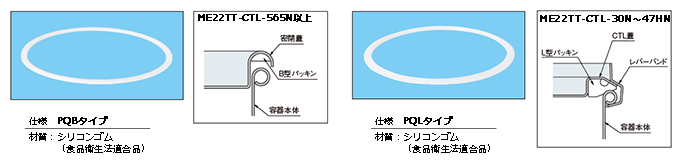

パッキン【PQL/PQB】※2	シリコンゴム（食品衛生法適合品）
表面処理	内外面バフ研磨
使用条件	大気圧（加減圧不可）

※1：ME22TT-CTL-30N～47HNはCTL蓋【CF】、ME22TT-CTL-565N以上は密閉蓋【MF】が標準で付属します。
※2：ME22TT-CTL-30N～47HNはL型パッキン【PQL】、ME22TT-CTL-565N以上はB型パッキン【PQB】が標準で付属します。

■仕様

品番	容量	重量	内径	内高	ドレン高	傾斜	全高	全幅	ドレンサイズ	底	板厚
	L	kg	D	H1	H2	H3	H4	W		R	ｔ
ME22TT-CTL-30N	20	6	300	320	75	20	395	380	1S	5	1
ME22TT-CTL-33N	25	7	330	350	75	20	425	436	1S	5	1
ME22TT-CTL-36N	35	8	360	380	75	20	455	469	1S	5	1
ME22TT-CTL-39N	45	9	387	420	75	20	495	496	1S	5	1
ME22TT-CTL-43N	65	11	430	480	80	20	560	548	1S	5	1
ME22TT-CTL-47N	80	15	470	500	85	20	585	592	1S	5	1.2
ME22TT-CTL-47HN	100	16	470	620	85	20	705	592	1S	5	1.2
ME22TT-CTL-565N	150	21	565	650	90	30	740	690	2S	5	1.2
ME22TT-CTL-565HN	200	26	565	930	90	30	1020	690	2S	5	1.2
ME22TT-CTL-635N	300	38	635	1030	90	30	1120	750	2S	15	1.5
ME22TT-CTL-77N	400	57	770	930	90	30	1020	887	2S	15	2
ME22TT-CTL-77HN	500	65	770	1130	90	30	1220	887	2S	15	2
ME22TT-CTL-100N	750	94	1000	1080	90	50	1170	1119	2S	20	2
ME22TT-CTL-100HN	1000	109	1000	1390	90	50	1480	1119	2S	20	2

品　　番	品　　名	価　　格
ME22TT-CTL-30N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-33N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-36N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-39N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-43N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-47HN	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-47N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-565HN	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-565N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-635N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-77HN	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-77N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail

品　　番	品　　名	価　　格
ME22TT-CTL-100HN	ステンレス底板片テーパー貯蔵タンクバンド式	Mail
ME22TT-CTL-100N	ステンレス底板片テーパー貯蔵タンクバンド式	Mail

■オプション

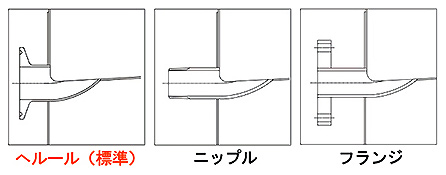

●ドレン排出口
内容物や配管に合わせて、排出口の「種類」や「サイズ」を変更できます。お客様ご指定の継手での製作も可能です。
