JIS準拠 定圧厚さ測定器
ゴム・熱可塑性エラストマー、プラスチックフィルム、布、織物、皮革などの物理試験に用いる試験片の厚さ測定方法は、それぞれJISやISOなど内外の規格に細かく規定されています。これらの主要規格に準拠したデジタル式測厚器です。
試験・研究部門はもとより品質管理部門や製造ラインまで広く使用されています。
MD15TPG-20ATはJIS K 6250「ゴム－物理試験方法通則」に規定されている、厚さ測定のA法に準拠した測厚器です。
硬さ35IRHD未満及び35以上の両方の試験片の厚さが1台で測定できるシート・ブロック兼用型です。測定子は直径5mm、圧力変更は分銅の脱着だけで行なえます。
■特長
●様々な業界規格に対応した幅広いラインナップ。
●歯車やスプリングなどを使用するアナログ式ゲージでは得られない安定した静荷重を実現した、全機種分銅式の高精度デジタルタイプ。
●MD15TPGシリーズは測定台に高い平滑性に加え、耐摩耗性、耐薬品性などに優れた石定盤（マイクログラナイト）を使用。キズも付きにくく、金属製のような錆びの心配もありません。
●測定子・アンビルにステンレス鋼（一部除く）を採用。耐酸性、耐アルカリ性、耐水性を向上しました。
●電源は充電の必要のないボタン型電池。持ち運びに便利です。
●測定子、測定圧などの変更も可能です。（但し、標準規格からは外れます）
■寸法図
■標準規格
| 品番 |
標準規格 |
| スタンド |
フレーム |
JIS |
主な測定品 |
| MD15TPG-01AT |
MD15TG-F01AT |
K6732-1996
|
農業用ポリ塩化ビニルフィルム |
| MD15TPG-02AT |
MD15TG-F02AT |
K6783-1994
|
農業用エチレン・酢酸ビニル樹脂フィルム |
| Z1702-1994
|
包装用ポリエチレンフィルム |
| Z1709-1995
|
収縮包装用フィルム |
| MD15TPG-11AT |
MD15TG-F11AT |
K6400-1-2004
|
軟質発泡材料 |
| K6402-1976
|
軟質ウレタンフォーム |
| MD15TPG-12AT |
MD15TG-F12AT |
K6301-1995
|
加硫ゴム（1998年廃止規格） |
| MD15TPG-13AT |
MD15TG-F13AT |
K6404-2-3-1999
|
ゴム引布・プラスチック引布 |
| K6328-1999
|
ゴム引布 |
| K6250-2006
|
ゴム・A法（35 IRHD未満）用 |
| MD15TPG-14AT |
MD15TG-F14AT |
L1086-2007
|
接着しん地（不織布） |
| MD15TPG-15AT |
MD15TG-F15AT |
L1086-2007
|
接着しん地（普通の織物） |
| L1096-1999
|
一般織物（普通の織物） |
| MD15TPG-16AT |
MD15TG-F16AT |
L1018-1999
|
ニット生地（普通の編地） |
| L1086-2007
|
接着しん地（普通の編地） |
| L1096-1999
|
一般織物（有毛織物） |
| MD15TPG-17AT |
MD15TG-F17AT |
K6505-1995
|
靴甲用人工皮革 |
| K6550-1994
|
革 |
| MD15TPG-18AT |
MD15TG-F18AT |
K6250-2006
|
ゴム物理試験方法、熱可塑性ゴム、
A法（35 IRHD以上） |
| MD15TPG-20AT |
- |
K6250-2006
|
ゴム物理試験方法
加硫ゴム及び熱可塑性ゴム
A法（35 IRHD未満・以上）兼用 |
■仕様
| 品番 |
標準規格
JIS |
最小
表示量 |
測定
範囲 |
加圧荷重
（測定力） |
測定
子径
φD |
圧力 |
| MD15TPG-01AT |
K6732-1996
|
0.001 |
12 |
0.8N
（80±5gf） |
φ5 |
? |
| MD15TPG-02AT |
K6783-1994
|
0.001 |
12 |
1.22±0.14N
（125±15gf） |
φ5 |
? |
| Z1702-1994
|
1226±147mN
（125±15gf） |
? |
| Z1709-1995
|
? |
| MD15TPG-11AT |
K6400-1-2004
|
0.01 |
12 |
0.363N
（37gf） |
φ35.7 |
0.363kPa
（3.7gf/cm2） |
| K6402-1976
|
| MD15TPG-12AT |
K6301-1995
|
0.01 |
12 |
0.785N
（80gf） |
φ5 |
? |
| MD15TPG-13AT |
K6404-2-3-1999
|
0.01 |
12 |
0.785N
（80gf） |
φ10 |
10±1kPa |
| K6328-1999
|
| K6250-2006
|
10±2kPa |
| MD15TPG-14AT |
L1086-2007
|
0.01 |
12 |
0.394N
（40gf） |
φ16 |
2kPa |
| MD15TPG-15AT |
L1086-2007
|
0.01 |
12 |
2.35N
（240gf） |
φ11.3 |
23.6kPa |
| L1096-1999
|
23.5kPa
（240gf/cm2） |
| MD15TPG-16AT |
L1018-1999
|
0.01 |
12 |
0.343N
（35gf） |
φ25.2 |
0.7kPa
（7gf/cm2） |
| L1086-2007
|
0.7kPa |
| L1096-1999
|
0.7kPa
（7gf/cm2） |
| MD15TPG-17AT |
K6505-1995
|
0.01 |
12 |
3.854±0.098N
（393gf±10gf） |
φ10 |
49.03±1.177kPa
（500±12gf/cm2） |
| K6550-1994
|
3.85±0.1N
（390gf±10gf） |
? |
| MD15TPG-18AT |
K6250-2006
|
0.01 |
13 |
0.431N
（44±10gf） |
φ5 |
35 IRHD以上22±5kPa
（2.24±0.51gf/mm2） |
| MD15TPG-20AT |
K6250-2006
|
0.01 |
13 |
0.196±0.038N
(20±3.9gf) |
φ5 |
35 IRHD未満10±2kPa
(102±20gf/cm2))? |
35 IRHD以上22±5kPa
（224±0.51gf/cm2） |
※MD15TPG-11ATの測定子（アンビルを含む）の材質は高力アルミを使用。
※その他の機種の測定子は全てステンレス鋼。
※MD15TPG-13ATはJIS K 6250A法の35 IRHD未満用としても使用できます。
| 品 番 |
品 名 |
価 格 |
|
| MD15TPG-01AT |
シックネスゲージ(スタンドタイプ) |
124,630円 (税込) |
|
| MD15TPG-02AT |
シックネスゲージ(スタンドタイプ) |
124,630円 (税込) |
|
| MD15TPG-11AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-12AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-13AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-14AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-15AT |
シックネスゲージ(スタンドタイプ) |
121,990円 (税込) |
|
| MD15TPG-16AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-17AT |
シックネスゲージ(スタンドタイプ) |
121,990円 (税込) |
|
| MD15TPG-18AT |
シックネスゲージ(スタンドタイプ) |
112,970円 (税込) |
|
| MD15TPG-20AT |
シックネスゲージ(スタンドタイプ) |
121,990円 (税込) |
|

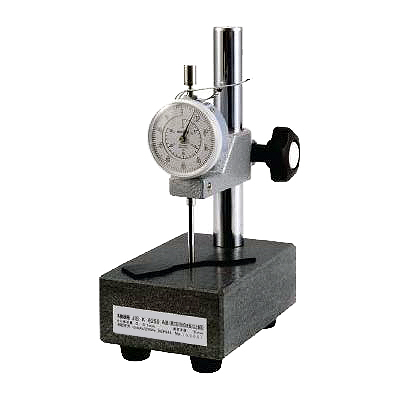

■ 板状・円柱状試験片の定圧厚さ測定器（JIS K 6250 A法準拠）
JIS K 6250「物理試験方法 」寸法測定方法 A法
硬さ35 IRHD未満・以上の加硫ゴム用厚さ測定

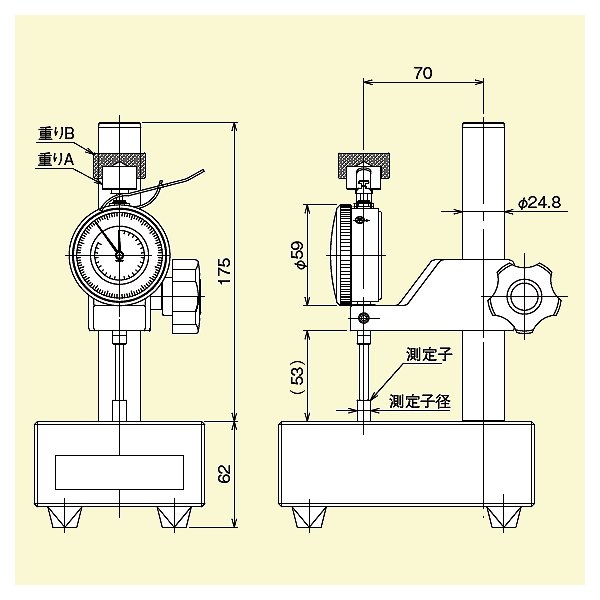

■寸法図
| 品番 |
硬さIRHD未満 |
硬さIRHD以上 |
ダイヤル目量 |
測定範囲 |
測定子径 |
| MD15TPGM-20-5T |
10±2kPa（20gf） |
22±5kPa（44gf） |
0.01mm |
25mm |
φ5mm |
| MD15TPGM-20-8T |
10±2kPa（51gf） |
22±5kPa（113gf） |
0.01mm |
25mm |
φ8mm |
