超強力なネオジム系永久磁石を利用した吊上げ用マグネットです。
業界一の安全係数3.5倍(安全係数が高いほど安全性を高めます)
特許技術により、従来品よりさらに小型化に成功しました。
レバー操作で簡単に磁力のON/OFF操作ができます。
平鋼・丸鋼の鉄材、ジグ、機械部品、鋳型、金型等の移動、横持に最適です。
■特長
●業界最高レベルの安全係数3.5倍
●業界最小レベルの軽量・小型タイプ
●メーカー独自のヨーク（継鉄）設計による強力な磁力

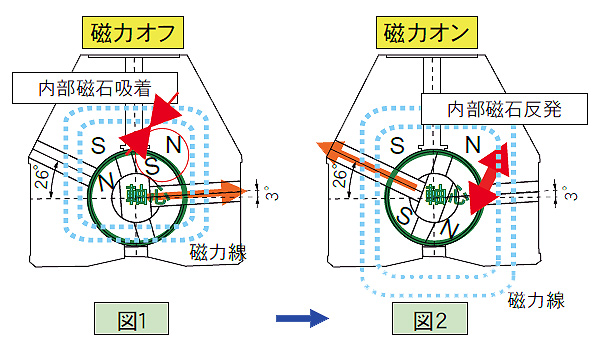

ハンドルがOFFの時は図１のように内部で2つの磁石が吸着し、外部には磁力は発生しません。
ハンドルがONの時は、図２のように内部で2つの磁石が反発しますが、マグネットリフトの吸着面に磁性体があるときは、磁力線はその磁性体を通ってN極からS極へと向かい、磁性体を吸着します。
●磁力が通っていないとハンドルが重くなる安全設計
永久磁石使用のため、発生する磁束密度は一定。
このため、図Aのように吊荷の厚さが薄い場合、発生する磁束密度は一部分にしか吊荷に及ばず、機器の持つ磁力を100％発揮することができません。
よって、吸着力は低下しますが、反面、ハンドル操作が重くなり、作業者には注意を喚起することできます。
●小型軽量だから取扱が簡単
M939MGLM-100Fは手のひらサイズでも平鋼吊り上げ能力が100kg(磁力350kg)
●吸着面がV型なので丸鋼も吸着可能
磁力吸着面はV型のため、平鋼・丸鋼兼用です。(丸鋼の場合、条件に従って使用して下さい。)
■仕様
| 品番 |
吊上能力 |
磁力吸着力 |
自重 |
備考 |
| 平鋼 |
丸鋼 |
| M939MGLM-100F |
100kg |
50kg |
350kg |
2.5kg |
 |
| M939MGLM-300F |
300kg |
150kg |
1,050kg |
8.6kg |
| M939MGLM-600F |
600kg |
300kg |
2,100kg |
21kg |
| M939MGLM-1000F |
1,000kg |
500kg |
3,500kg |
46kg |
| M939MGLM-2000F |
2,000kg |
1,000kg |
7,000kg |
118kg |
| M939MGLM-3000F |
3,000kg |
1,500kg |
9,000kg |
181kg |

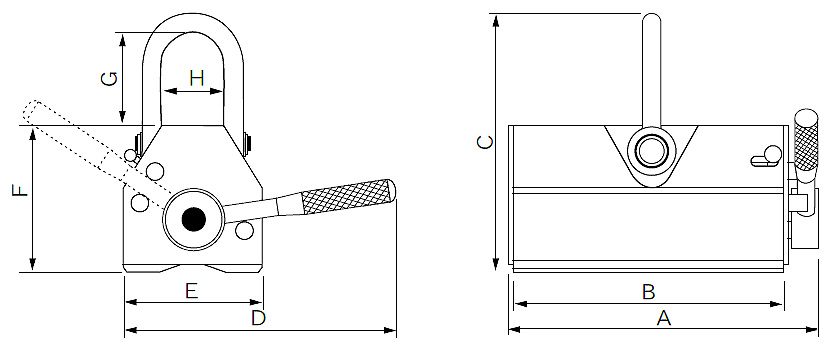

■寸法図
| 品番 |
寸法（ｍｍ） |
| A |
B |
C |
D |
E |
F |
G |
H |
| M939MGLM-100F |
107 |
84 |
129 |
123 |
60 |
71 |
46 |
30 |
| M939MGLM-300F |
180 |
155 |
157 |
185 |
90 |
93 |
51 |
41 |
| M939MGLM-600F |
255 |
224 |
213 |
263 |
115 |
120 |
77 |
52 |
| M939MGLM-1000F |
294 |
259 |
286 |
377 |
165 |
169 |
97 |
87 |
| M939MGLM-2000F |
422 |
380 |
355 |
515 |
216 |
215 |
105 |
123 |
| M939MGLM-3000F |
587 |
521 |
423 |
710 |
216 |
222 |
158 |
80 |
