  • エアー式空確認液面計(200Lドラム缶 IBCタンク用)
  • エアー式空確認液面計(200Lドラム缶 IBCタンク用)
参考画像

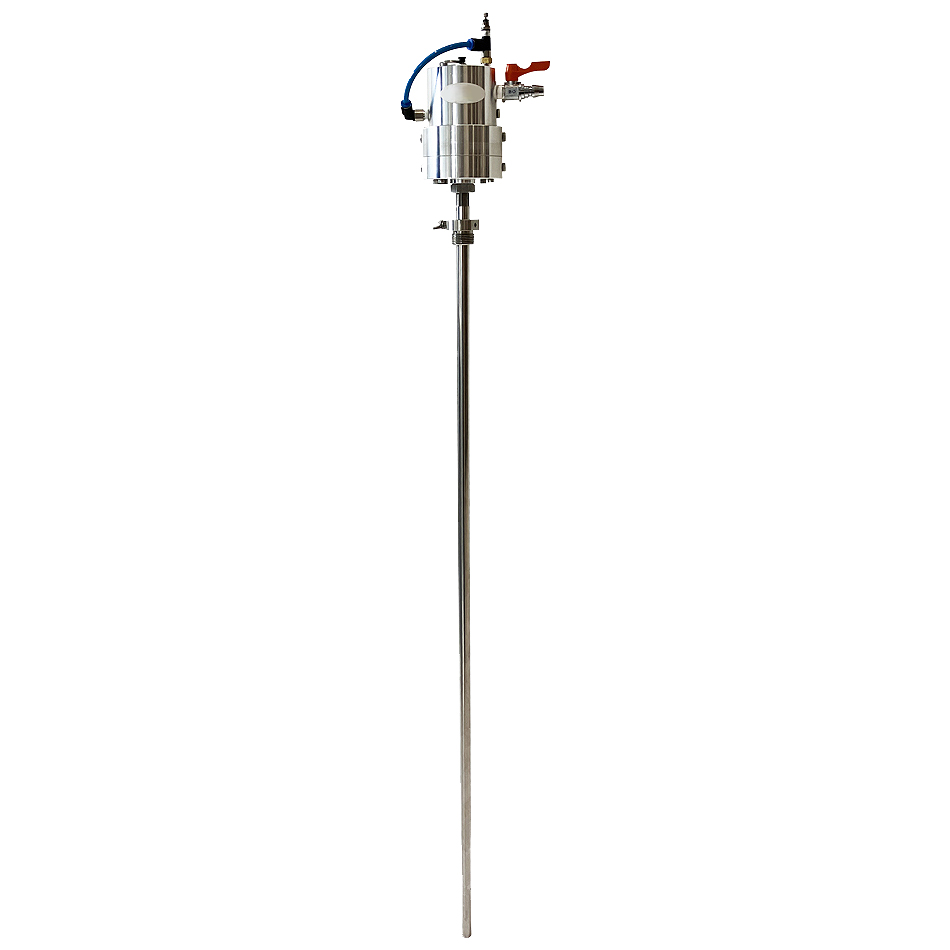

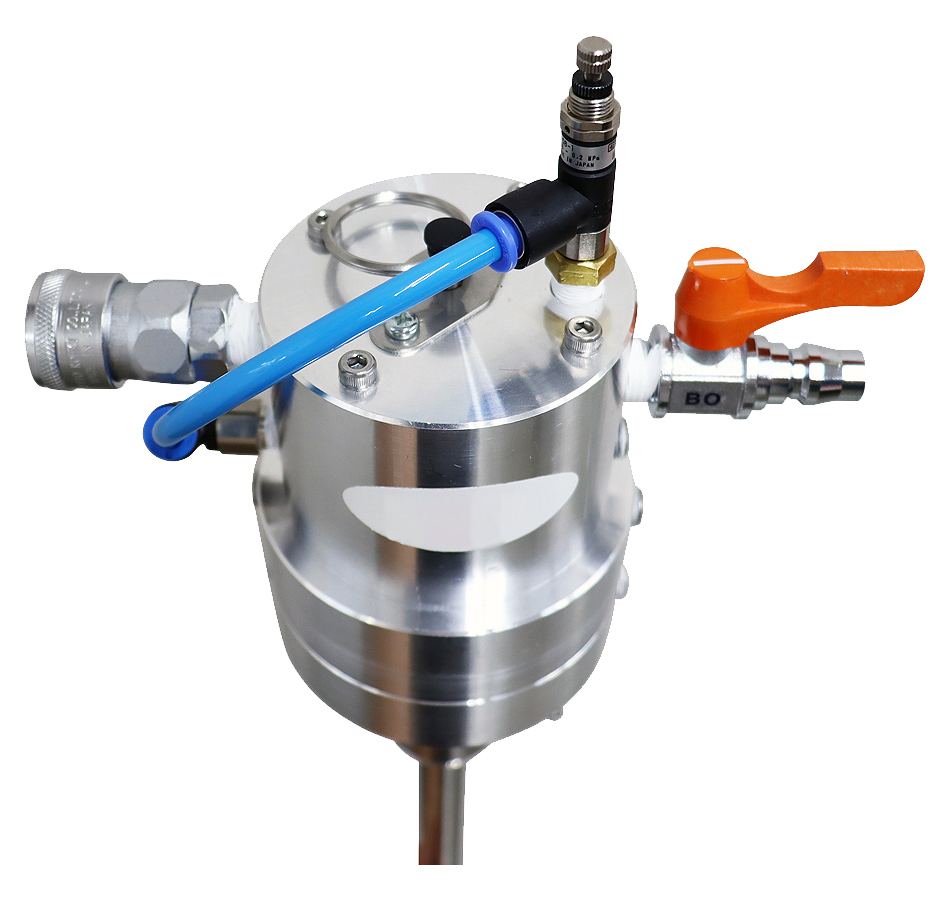

エアー式空確認液面計(200Lドラム缶 IBCタンク用)

商品番号:M58AE-200A

販売価格:Mail

数量:



JIS規格200Lドラム缶内が液体で満タン(M58AF-200A)か空か(M58AE-200A)それぞれ確認できるエア式ポンプ接続して使用できる液面計




■特長
●JIS規格200Lドラム缶専用
※ドラム缶の小栓(G3/4)取付可能

ドラム缶以外の容器でIBCコンテナ(1tタンク)などの大型容器にも使用でき、様々な液体管理シーンに対応可能です。

●エア駆動式の為、液面計自体は火気厳禁エリアでも使用可能

●エア駆動式ハンディポンプと組み合わせて使用可能

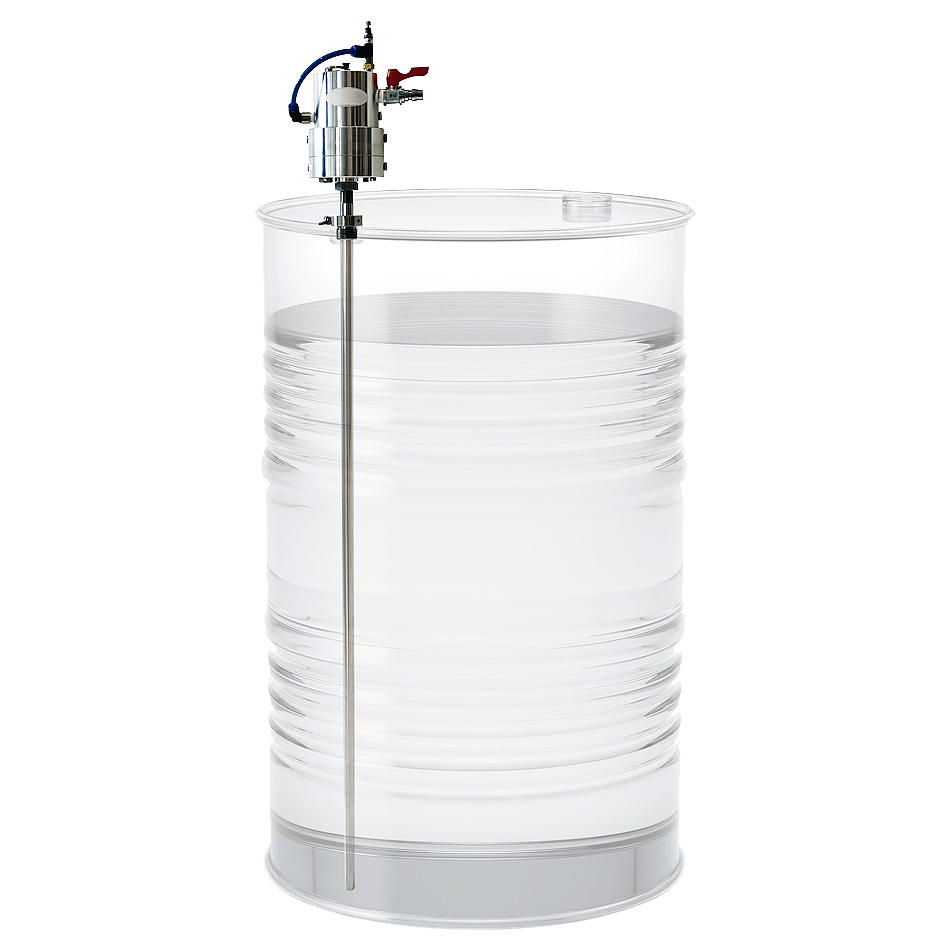

●M58AE-200Aは、減少した液体が本体のパイプ先端を離れるとポンプへのエア供給が自動停止(OFF)。液面が上がると再び自動稼働(ON)します。
ポンプ停止後、M58AE-200Aのみ追加で吐出が可能。ちょい出し用リングを引っ張っている間、ポンプが作動

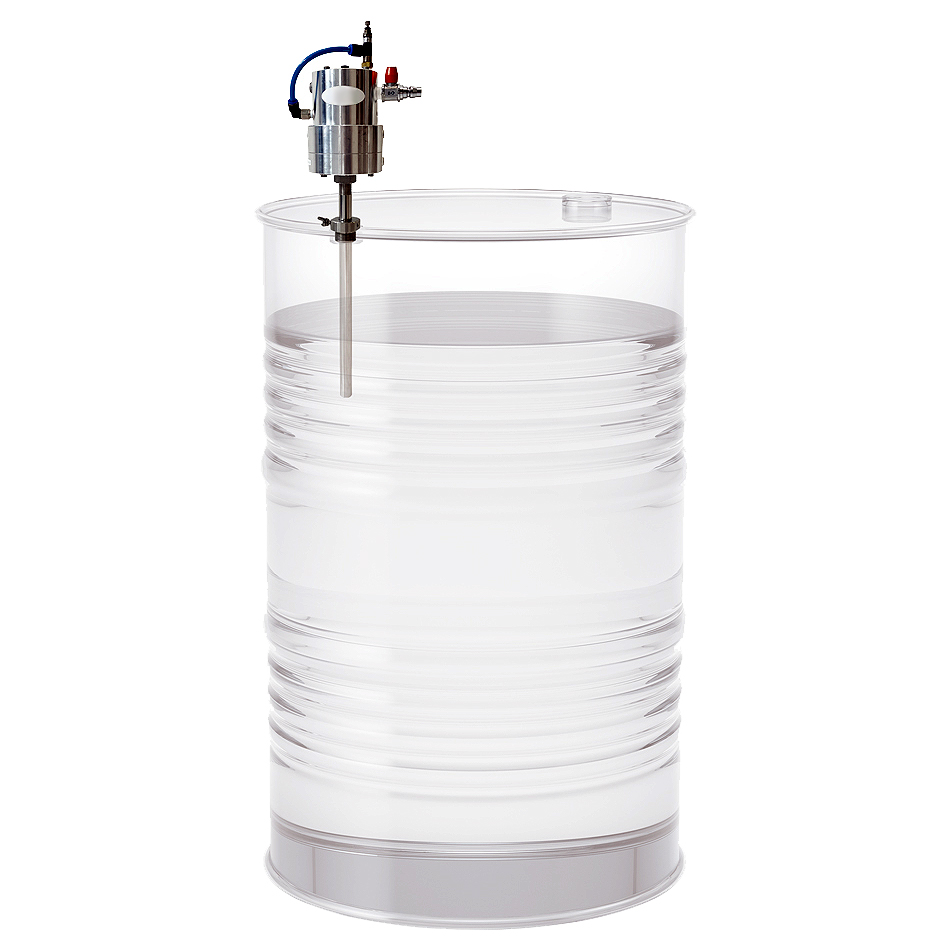

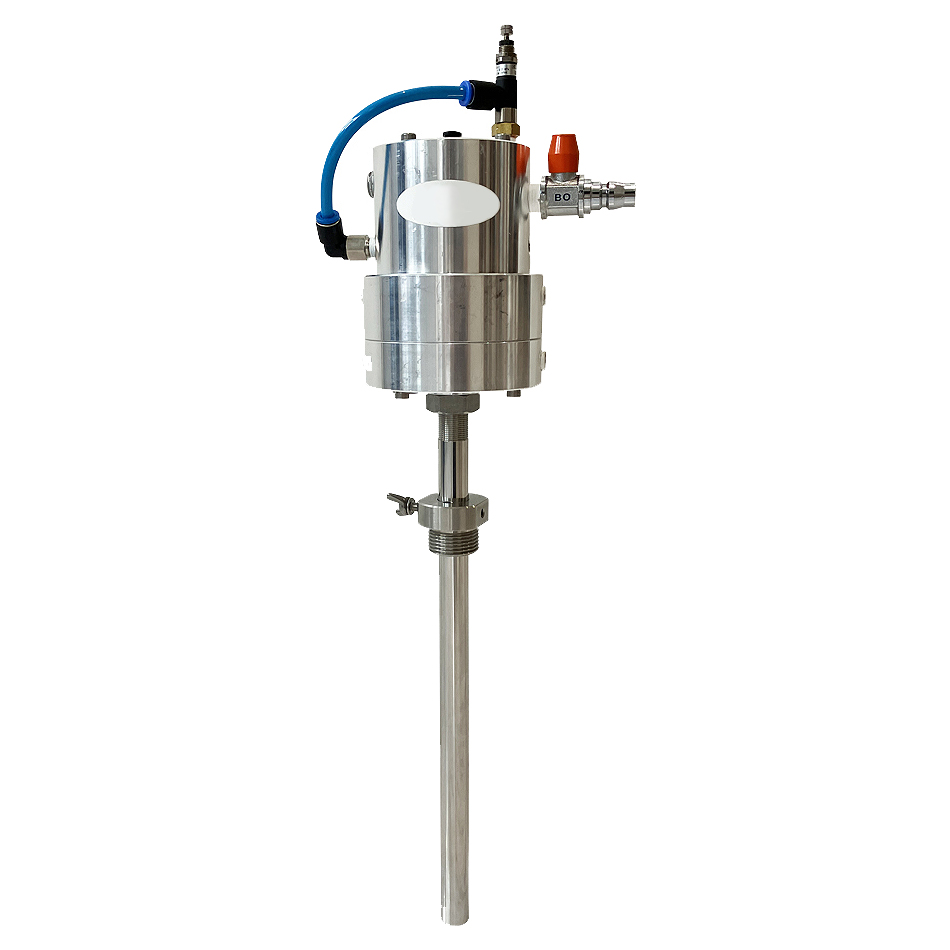

●M58AF-200Aは満タンになるとポンプが自動停止。過充填を防止。
増加した液体が本体のパイプ先端に達するとエア式ポンプへのエア供給が自動停止(OFF)。液面が下がると再び自動稼働(ON)します。

●位置調整アダプタ
アダプタの位置を変えるだけで液面の高さを簡単に調整できます。複雑な電子センサーの設定も不要です。


●本製品は屋内用
※屋外での使用はしないでください

●圧縮エアで液面制御!電気が要らない防爆仕様


■用途
下水処理場などのメタンガスが発生する防爆エリアや、薬品工場で安全に使用できます。


■タイプ
M58AE-200A M58AF-200A


■仕様
品番 M58AE-200A M58AF-200A
タイプ 空用 満タン用
様式 JIS規格200Lドラム缶用
使用液体 オイル・灯油・軽油※1
使用可能粘度 3,000cP
推奨供給圧力 0.3~0.6MPa※2
接続口径 G3/4
動作温度範囲 0~40℃(使用環境による)
保存温度範囲 0~60℃(使用環境による)
液体温度 0~40℃
計算方法 接触型センサー式
空気供給口 エアカプラプラグ(オス)
空気出力口 エアカプラプラグ(メス)
寸法 178×460mm 178×1160mm
接続部材質 SUS304
質量 1.8kg 2.2kg
※1:廃水・廃液でもご利用頂けますが、溶剤や薬品などを含まないものとなり、本体の材質を侵さないものに限ります。
※2:使用するポンプの性能を保証するものではありません。ポンプの推奨圧力で使用してください。
※3:長期保管後に使用される場合は、必ず対象液面にて作動確認を行ってください。
品  番 品  名 価  格
M58AE-200A エアー式空確認液面計(200Lドラム缶 IBCタンク用) Mail
M58AF-200A エアー式満タン確認液面計(200Lドラム缶 IBCタンク用) Mail



■注意事項
●圧縮エアはホコリ等や水が含まれていないきれいなエアで、0.3~0.6MPaでご使用してください。圧縮エアの中の水分をエアフィルタ等で取り除いてください。(エアフィルタは、オプション品がございます。)
●密閉式のドラム缶及び密閉式のポンプとの使用はできません。開放タンクで使用してください。

■ご利用方法

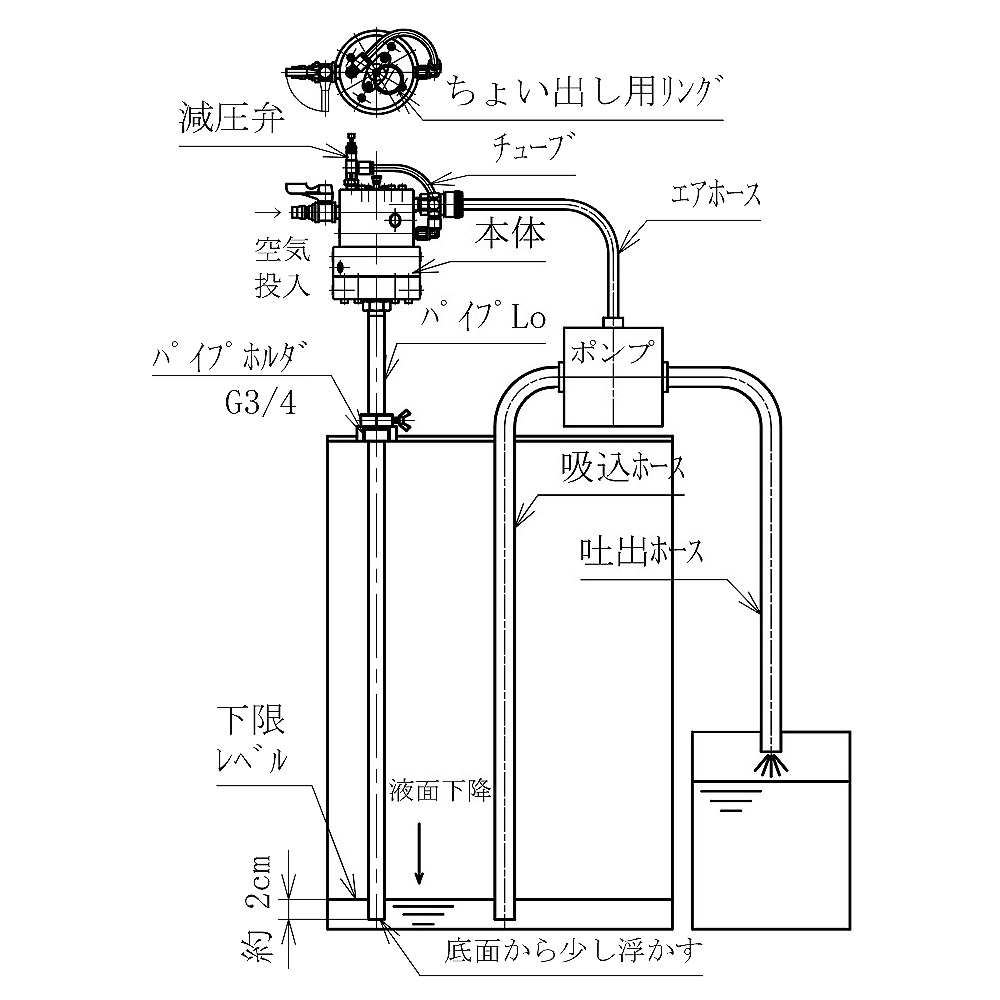

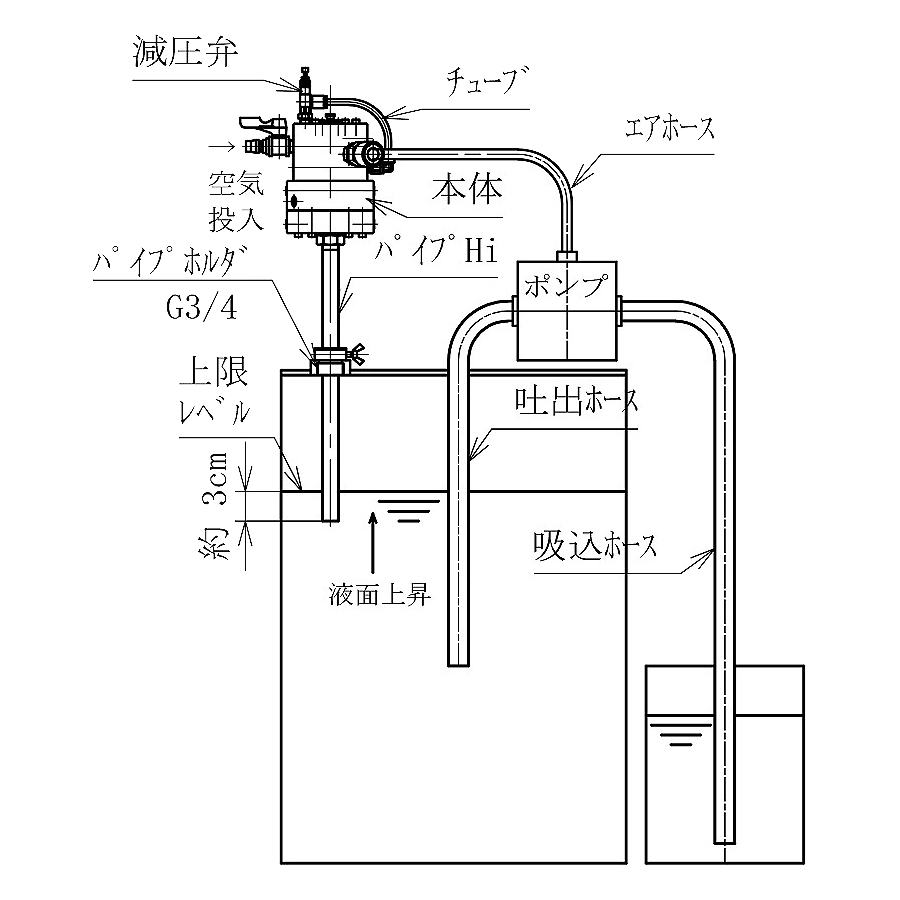

取付の参考例を図に示します。
M58AE-200A M58AF-200A

①本製品をドラム缶に差し込みます。減圧弁部分を上にして、ドラム缶小栓に垂直に立ててパイプホルダで固定してください。
②切替バルブが閉じていることを確認してから、エアホースを接続し、Rc1/4出力口に、使用するポンプを接続します。
③切替バルブを徐々に開き、圧縮エアを送り込むとポンプが作動します。M58AE-200Aの場合は空に、M58AF-200Aの場合は満タンになると、ポンプが停止します。停止する液面位置は下図の通りです。(液体の比重により微少に変わります)希望するレベル位置にパイプ長さを決めてください。M58AE-200Aの場合は、底面から少し浮かせて取付けてください。

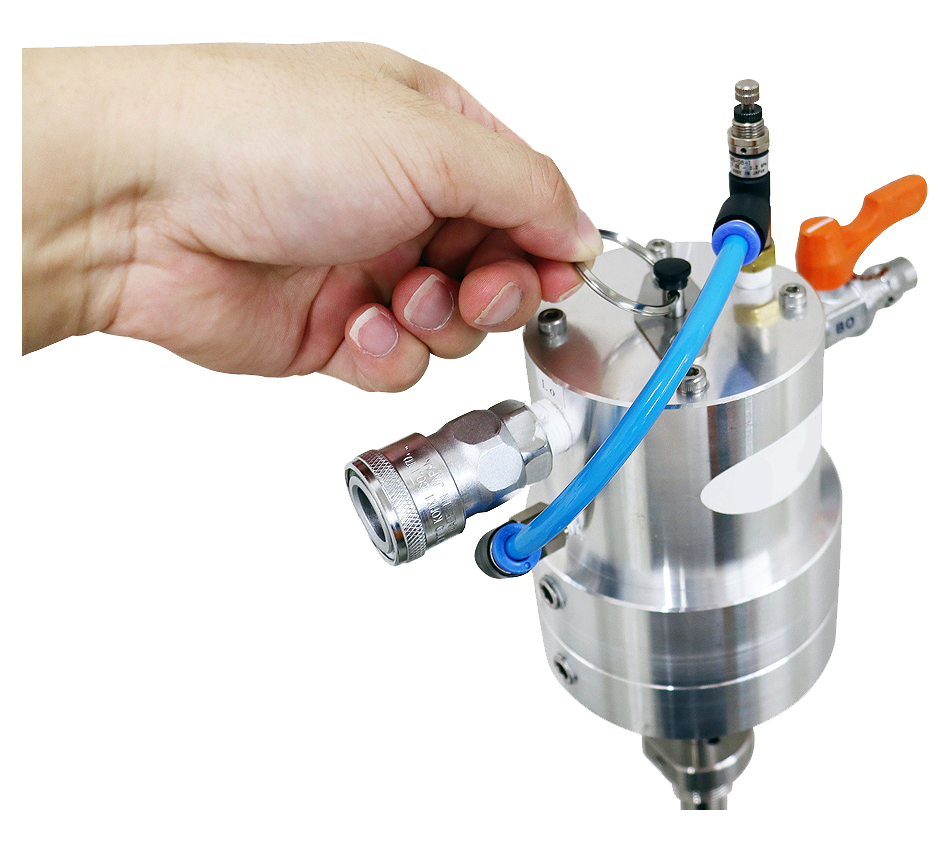

④ポンプ停止後、M58AE-200Aのみ追加で吐出が可能です。「ちょい出し用リング」を引っ張っている間、ポンプが作動します。
⑤液面計作動後は、一旦切替バルブを閉じて停止してください。
⑥使用後は切替バルブを閉じ、圧縮エアの供給をストップします。バルブを閉じずに本製品を取り出すとポンプが作動します。(※ポンプ側のバルブの閉じ忘れにご注意ください。)
