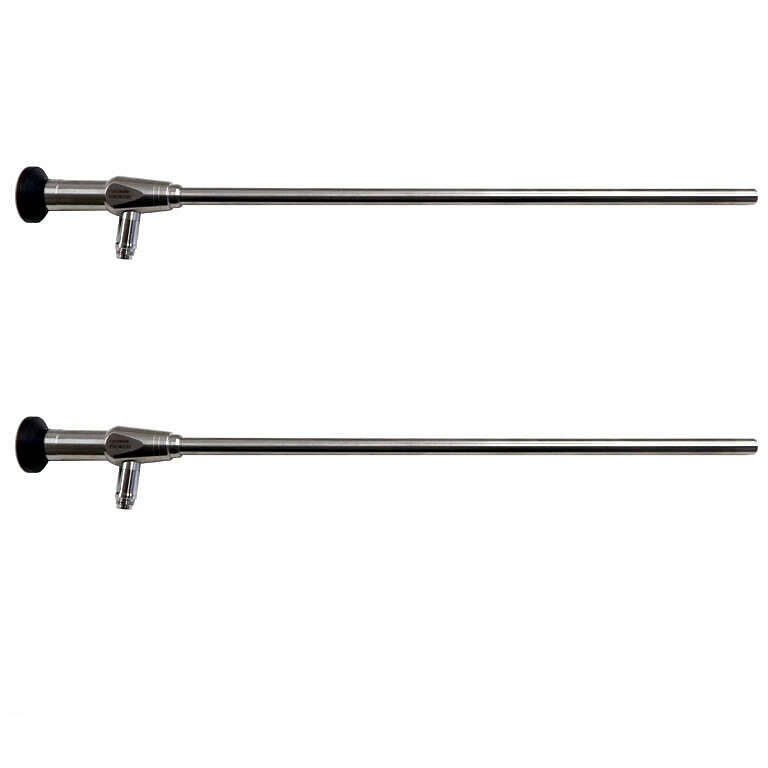

光学機器

●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。
●有効長300mm
●M10 P=0.5、M8 P=0.5の各種照明に対応
●視野方向　0°（直視）、30°（側視）

■使用環境
使用温度範囲：－15℃～60℃
防水性：挿入部は防水　それ以外の部分は防滴（※）
※ガソリン・マシン油・5%の塩水の付着は可


■いろいろな方法で狭い場所を非破壊で検査できます。
1.ボアスコープを使い目視で検査



2.汎用のCマウントカメラ、またお手持ちのCマウントカメラをボアスコープに接続し、観察



3.ボアスコープ専用ハンディカメラシステムを使用し検査



4.カメラを固定し、マイクロスコープとして使用し観察



■観察例
＜アルミにあいている穴の観察＞



■用途に合わせて視野方向をお選び頂けます。



■光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、M8 P=0.5の2サイズに対応。

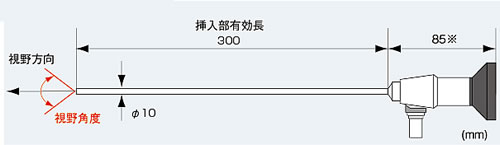

■外観寸法図
※この箇所の長さが変動する場合がございます。
治具製作等のために正確な数値が必要な場合はお問い合わせください。



■製品仕様

品番	M511AL-BS01033S	M511AL-BS31033S
視野方向	0°（直視）	30°（側視）
チューブ	300mm	300mm
視野角度	60°	60°
観察距離	3mm～	3mm～
チューブ外径	φ10.0mm	φ10.0mm
使用温度範囲	-15～65℃
防水性	挿入部は防水 上記以外の部分は防滴（※） ※ガソリン・マシン油・5%の塩水の付着は可

※カメラを接続した場合、最至近距離が少し長くなります。

品　　番	品　　名	価　　格
M511AL-BS01033S	φ10mm直視ボアスコープ（300mm）	507,870円 (税込)
M511AL-BS31033S	φ10mm側視ボアスコープ（300mm）	507,870円 (税込)
