  • デジタルトルクテスタ
参考画像

デジタルトルクテスタ

商品番号:M428M-8

販売価格:138,160円(税込)

数量:




●ワイドな測定レンジとOWジョイント(PAT.P)により、電動ドライバの日常点検が簡単に行えます。

●測定値の合否判定ができます。

上限値・下限値をそれぞれ設定可能。

合否はLEDランプで確認。

●30データまでの測定値の最大値・最小値・平均値を表示・保存(最大10ch)。巻き戻し側(CCW)の測定もOK!

かかっている負荷トルクを約1/100秒毎にデータ出力が可能です。

■特長
●電動ドライバーの日常点検に最適
●巻き戻し不要のOWジョイント使用
●合否判定条件などが5チャンネル保存でき、締め付け条件が変わってもチャンネルを切り替えるだけで設定が可能です。
●“OWジョイント”により、巻き戻し作業なしで効率よく測定します。


■機能
①表示板内に、「測定モード」や「測定単位」、「最大・最小・平均」などが表示されるので、ひとめで確認できます
②測定単位の切り換えが出来ます N・m ⇔ cN・m など
③各種数値の設定が、簡単でスピーディーに行なえます
④最大・最小・平均の計算がわかりやすくなりました
⑤保存されたデータの呼び出しが簡単になりました。 データの出力もわかりやすくなりました
⑥過充電保護回路付。充電中はパイロットランプ点灯
⑦データ出力は、USB形状(Bタイプ)
⑧メモリデータが800件(従来は300件)
⑨リアルタイム出力が約1/80秒毎から約1/180秒毎に



■付属品

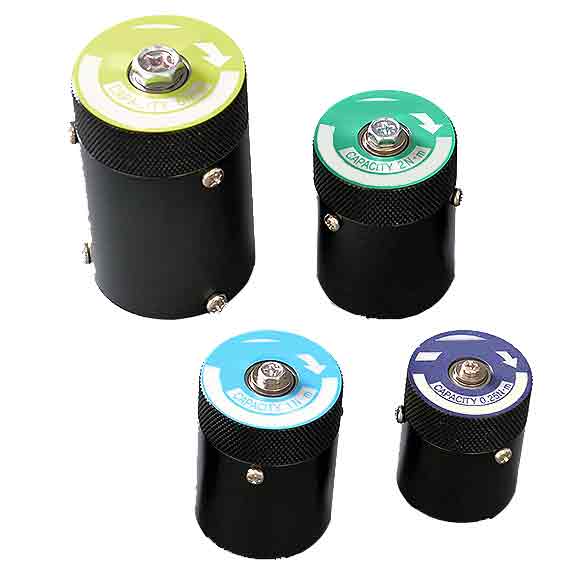

●接続コネクター
電動ドライバーの測定治具。
締めつけ方向の作業だけで、測定が終了します。従来の様な逆転動作が必要ありません。
ビットとの嵌合部は、ネジ頭になっているので、ビットをつけた状態で測定が行えます。
従来の方法ではネジ部の摩擦が測定結果に影響を与えていました。本ジョイントは摩擦の影響を受けない構造になっており、長期にわたり安定したトルク管理を行うことができます。ネジ頭は ○ ネジが標準で付いておりますが、ご使用のネジと交換して使用することが出来ます。また「ネジバカ」等の時は、抜いて新しい物と交換して、ご使用下さい。トルクドライバの測定には、使用しないでください)

品番 M428W-025S M428W-10S M428W-20S M428W-60S
測定範囲(N・m) 0.25 1 2 6
機械的寿命(回) 10,000 8,000 5,000 5,000
外形寸法 ビット嵌合部 M2.6+ねじ M3+ねじ M4+ねじ M6+ねじ
外径/高さ φ28/44 φ32/51 φ32/51 φ38/69
取付け部 20角×5(t)

●ネジキューブ(5面ネジ穴付き)
トルクドライバーの管理測定に。
主にプリセット型トルクドライバ等の静的なトルクの計測に使用します。各ネジに付きましては、お客様のご使用戴いているネジをセットしてください。
※電動ドライバの測定には、使用しないでください。

品番 サイズ 備考
M428CB-3S 20×20 20mm M2.6/M3/M4/M5/M6 タップ処理


■仕様
品番 M428M-8 M428M-08
測定範囲 0.020~8.000N・m
2.0~800.0cN・m
2.0~800.0mN・m
0.20~80.00cN・m
精度 ±0.5%(読み値)
(但し499digit以下は±3digit)
±0.5%(読み値)
(但し499digit以下は±3digit)
表示 LCD4桁デジタル表示
測定方向 CW-CCW(右・左方向)
測定モード Track/Peak(ピークホールド)
Peak-Down(ファーストピークホールド)
C(リアルタイム出力)
合否判定 設定した範囲で合否判定の確認が行えます(P-Pモード時)
ランプ点灯で確認:GOOD(合)・・緑点灯、NG(否)・・赤点滅
最大値・最小値・平均値 メモリデータのデータ個数・最大値・最小値・平均値を表示
リアルタイム出力 かかっている負荷トルクを、約1/180秒ごとにデータ出力します。
データメモリ 800データ
データ出力 アスキーフォーマット(ボーレート19200)
オートパワーオフ 10分間放置後電源OFF
電源 ニッケル水素電池
充電時間/使用時間 充電4.5時間/連続約12時間使用
ソケット嵌合口 □20/□9.5
外形寸法
(W×D×H)
160×125×55
重量 約1kg
付属品 測定ジョイント×各1個
(M428W-20S、M428W-60S)
測定ジョイント×各1個
(M428W-025S、M428W-10S)
キューブ(5面ネジ穴つき)20×20×20(M2.6/M3/M4/M5/M6タップ処理)、
専用充電器(入力AC100~230V50/60Hz)、
収納ケース、検査成績書、校正証明書、トレーサビリティ体系図
品  番 品  名 価  格
M428M-8 デジタルトルクテスタ 138,160円 (税込)

品  番 品  名 価  格
M428M-08 デジタルトルクテスタ 138,160円 (税込)
