低ノイズMEMSマイクロフォンと可変帯域幅
低ノイズMEMSマイクと2kHz～96kHzの調整可能な帯域幅範囲を備えています。
高電圧システムからのガス漏れ検出と部分放電を即座に見つけるための簡単で効果的な方法を提供します。
■漏電データのリアルタイム表示
ガス漏れ検出のためのリアルタイムの推定漏れ率、漏れコストを提供します。
ノイズの多い環境でも、4.3インチの大型液晶タッチスクリーンでノイズをフィルタリングして音を「視覚化」することができます。
■スマート部分放電検出

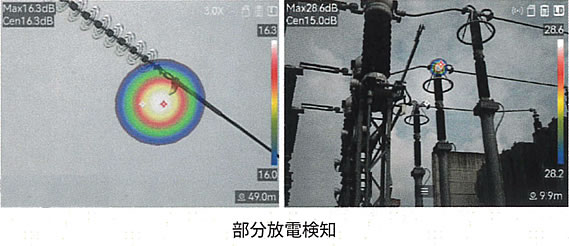

部分放電モードにすると、機器の故障につながる可能性のある高電圧システム上のコロナ放電、浮遊放電、表面放電、または粒子放電を識別します。
これは即座に画面に表示され、ドキュメントやレポート用に保存できます。
■アナライザーアコースティック
Analyzer Acoustic for PCは、追加費用や定期的な料金なしで含まれています。
カメラから画像をインポートするだけで、問題の定量化、現場画像の分析、懸念事項の強調表示、修理、現場監査、エネルギーリベートプログラムのレポートの作成が可能になります。
■交換可能なバッテリーシステム
交換可能なリチウムイオン電池3個とデュアルベイ充電器が付属しており、M3427USG-64Hで最大10時間、M3427USG-136Hで最大6時間の動作が可能です。長時間の検査でも電源を維持できます。
■音声とテキストの注釈
音声対応に加え、画像へのテキスト注釈により、検査の効率化や生産性の向上にもつながります。

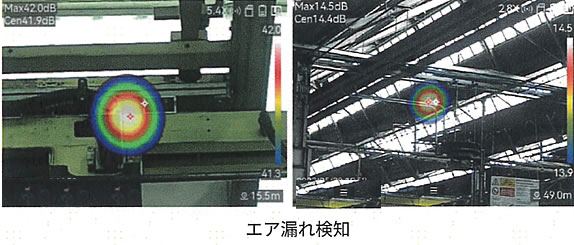

■用途

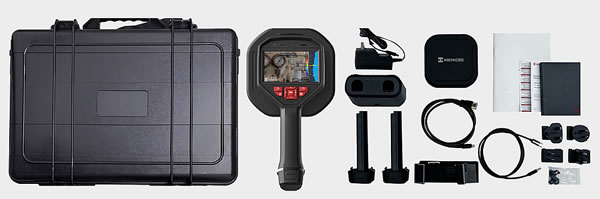

■標準付属品

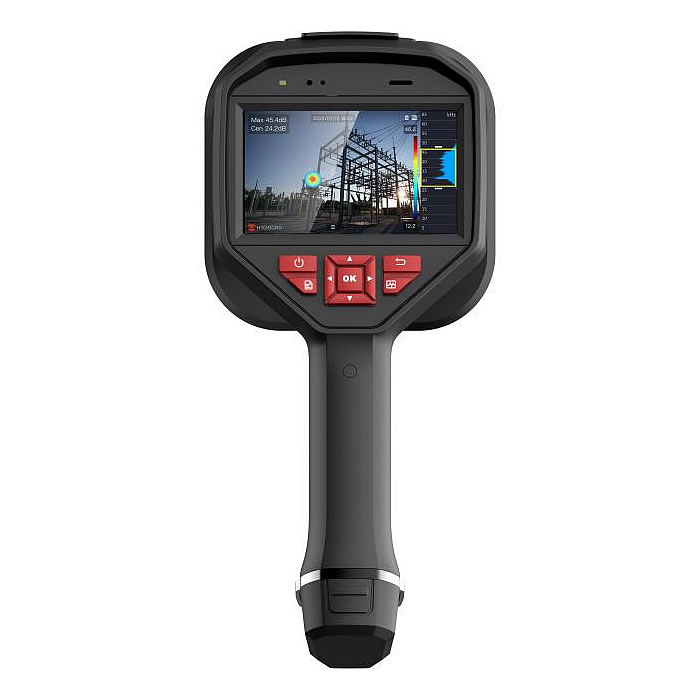

■タイプ
| M3427USG-64H |

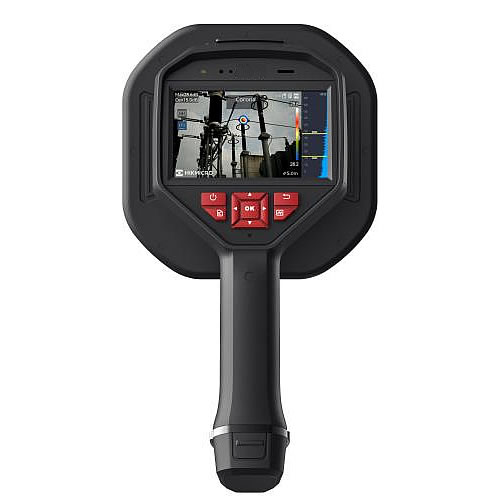

M3427USG-136H |
|
 |
■仕様
| 品番 |
M3427USG-64H |
M3427USG-136H |
| マイクロホンの数 |
64 |
136 |
| 帯域幅 |
0 kHz～96 kHz、調整可能な範囲のMEMSサンプリング周波数:192 kHz |
| 距離 |
0.3m～150m |
| カメラの視野角 |
50.2°×35.4° |
| 音響画像解像度 |
800×480 |
800×480 |
アコースティック
イメージパレット |
ホワイト ブラック、ブラック ホワイト、レインボー、フュージョン、
アイアンボウ、レッド ブラック、レイン、ブルー レッド |
| リーク率 |
>0.008 l/min@6bar from 0.5m (1.64ft)
>0.013 l/min@5bar from 1m (3.28ｆt) |
>0.0047 l/min@6bar from 0.5m (1.64ft)
>0.0073 l/min@ 5bar from 1m (3.28ft) |
| 音響ｲﾝﾃﾝｼﾃｨ表示 |
ピークポイント |
音響ｲﾒｰｼﾞの
ﾌﾚｰﾑﾚｰﾄ |
25コマ／秒 |
| ﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ |
下限：<-15dB
上限：>120dB |
| 放電検出 |
自動検出 50 / 60 Hz |
| 放電タイプ |
コロナ放電、粒子放電、浮遊放電、表面放電 |
| 画像表示 |
| ビジュアルカメラ |
2688 x 1944 (5 メガピクセル) |
| 陳列 |
800 × 480解像度、4.3インチLCDタッチスクリ |
| 画面の明るさ |
手動／自動 |
| デジタルズーム |
1.0倍から16.0倍の連続 |
| データの保存と通信 |
| 記録媒体 |
リムーバブル64GB SDカード |
| 画像ｽﾄﾚｰｼﾞ容量 |
20,000枚の画像 |
18,000枚の画像 |
| 注釈 |
音声メモ：最大60秒。
テキストメモ：最大255文字 |
| ﾋﾞﾃﾞｵｽﾄﾚｰｼﾞ容量 |
60時間 |
| ﾋﾞﾃﾞｵﾌｧｲﾙ形式 |
MP4を |
| 全般 |
| Wi-Fi接続 |
802.11b/g/n（2.4GHzおよび5GHz） |
| Bluetooth |
Bluetooth 4.1 |
| USBｲﾝﾀｰﾌｪｰｽ |
USB Type-C型 |
| HDMIｲﾝﾀｰﾌｪｰｽ |
HDMI-D(高精細度マルチメディアインターフェース) |
| 電池の種類 |
交換可能で充電式リチウムイオン電池 |
| ﾊﾞｯﾃﾘｰ動作時間 |
約3.5時間×3、合計10.5時間 |
| ﾊﾞｯﾃﾘｰ充電時間 |
フル充電まで5時間 |
| 落下試験高さ |
1.2メートル（3.94フィート） |
| 安全 |
IEC 61010から1 |
| EMC対策 |
EN 301 489-1、EN 301 489-17、EN IEC 61000-6-2、EN IEC 61000-6-4、
EN 61326-1 |
| 振動 |
2g、IEC 60068-2-6準拠 |
| ショック |
25 g、IEC 60068-2-27 |
| 使用温度範囲 |
-20℃から50℃(-4°Fから122°F) |
| 保存温度範囲 |
-20℃から60℃(-4°Fから140°F) |
| 相対湿度 |
<95%(結露なきこと) |
| 重量 |
約 940 g (2.07 ポンド) |
約 1200 g (2.64ポンド) |
| 次元 |
292.2 × 127 × 110.7 mm
(11.50 × 5.00 × 4.36インチ) |
310.4mm×165mm×117mm
(12.22 × 6.49 × 4.61インチ) |
| 三脚取り付け |
UNC 1/4"-20 |
| 電源 |
5V DC / 2A(USB経由で充電) |
| 保護レベル |
IP54 |
