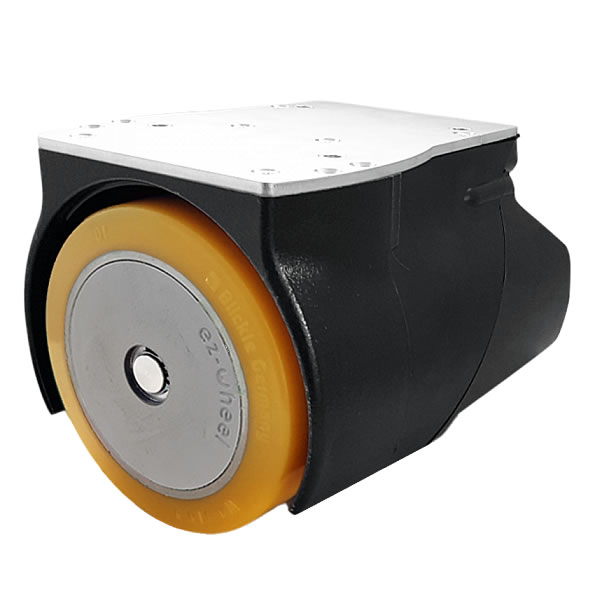

電動アシストにより重量物搬送の負荷を軽減
インホイール構造で簡単に台車に取付可能
 |
 |
| M2939EPNB-1000KG |
M2939EPB-1000KG |
●インホイール構造によるシンプルな構成で、今お使いの台車に簡単に取付可能
●重量物搬送時に台車を押す力をサポートします。
コンベア搬送車、ツールトロリー、シザーリフトトロリーなどの産業用ハンドリング機器に迅速な電気支援を提供します。
強化鋳鉄と耐衝撃ハウジング内のBLDC PMモーターにより、100キログラムの安全かつ楽な取り扱いが可能です。
外部バッテリーを追加して、機器の連続使用を可能にします。
■主な特長
●φ150のmm
●1000kg移動
●IP43
●92 shです。Blickle® Extrathaneフラットプロファイルまたは63 sh。
ソフトポリウレタンフラットプロファイル

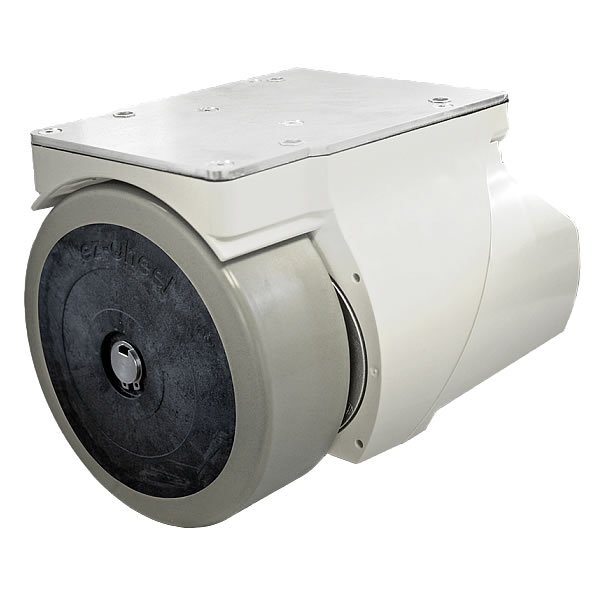

患者の移動チェア、ランドリートロリー、温かいフードカートと冷たいフードカートなど、医療分野のあらゆる圧延装置に迅速な電気支援を提供します。
重い荷物は、医療スタッフが楽に安全に移動させることができます。
IP66の筐体は、最高の衛生要件を持つクリーンルーム/ホワイトルーム用に作られており、機器全体の洗浄が可能です。
■特長
●φ158のmm
●750kg移動
●IP66準拠
●70 shです。ポリウレタンフラットプロファイル

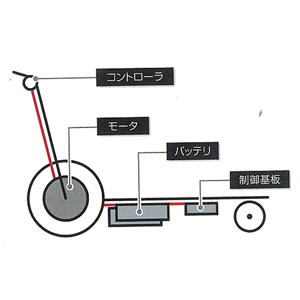

| 従来の電動アシスト |
スマート電動アシスト |
 |
 |

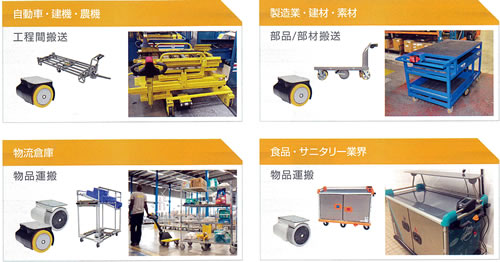

■さまざまタイプの台車に取付可能

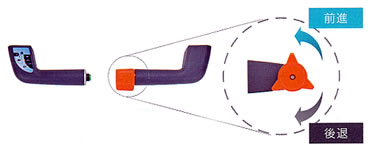

■コントローラ操作方向と前進・後退
アプリケーションに応じて適したコントローラを選択可能です。コントローラを捻り前進・後退させます。

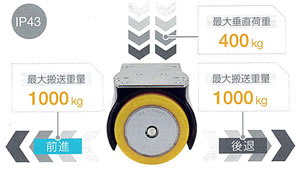

■重量物の搬送も可能
| M2939EPB-1000KG |
M2939EPNB-750KG |
 |
 |

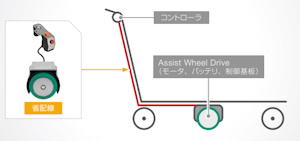

■インホイール構造・省配線により簡単に台車を電動アシスト化
●電動アシスト化により重量物搬送の負荷を軽減
●最大1000kg（M2939EPB-1000KG） 750kg（M2939EPNB-750KG）まで搬送が可能
■本体仕様
| 品番 |
M2939EPNB-1000KG |
M2939EPB-1000KG |
M2939EPNB-750KG |
| 本体ブレーキ |
無し |
有り |
有り |
| ホイール直径 |
150mm |
158mm |
| ホイール材質 |
ポリウレタン（PU硬度92sh.A） |
ポリウレタン（PU硬度70sh.A） |
| 定格使用電圧 |
DC24V |
| 使用電圧範囲 |
DC16～30V |
| 定格電流 |
13A at 170W(S3、デューティ比15%、5分以下) |
10A at 130W（S1） |
| 最大電流 |
20A |
16A |
| 定格出力 |
170W |
130W |
| 速度範囲 |
0～5km/h |
| 定格回転数 |
166rpm |
167rpm |
| 定格押し圧力 |
15daN at 4km/h |
9daN at 5km/h |
| 最大押し圧力 |
35daN |
27daN |
| 瞬時最大トルク |
27N・m |
22N・m |
| 最大搬送重量(※1) |
1000kg |
750kg |
| 最大垂直重量 |
400kg |
50kg |
| モータ種類 |
DCブラシモータ |
| 減速機 |
2段ヘリカルギア |
| オプションコネクタ |
DC5V出力×1、DC24V出力×2 |
| USBポート |
Type-B（ez-Config接続） |
| 使用周囲温度 |
-10～+40℃（但し氷結のないこと） |
| 使用雰囲気 |
周囲の腐食性ガスのないこと |
| 保護構造 |
IP43 |
IP66（※2） |
| 使用場所 |
屋内 |
| 寿命（目安）（*3） |
3000時間／10,000km |
2000時間／5000km |
| 質量(約) |
10kg |
11kg |
6kg |
※1）参考値です。使用環境、使用条件によって異なります。
※2）インターフェース部分を除く
※3）使用条件により異なります。寿命は目安であり、すべてを保証するものではありません。
■コントローラ
| 品番 |
外観 |
電源ボタン |
停止ボタン |
状態表示灯 |
| M2939EP-1AC1R |
 |
あり |
あり |
あり |
| M2939EP-1AC2R |
 |
あり |
あり |
あり |
| M2939EP-1ARH2 |
 |
あり |
なし |
あり |
| M2939EP-1ARH1 |
 |
なし |
なし |
なし |
■コントローラ仕様
| 品番 |
M2939EP-1AC1R |
M2939EP-1AC2R |
| ユニット |
電源ボタン |
AV320220000840 |
| サムホイール |
HRS209B0 |
| 停止ボタン |
XA1E-BV3U01Y |
LB1L-A1T21R |
| 取付先外径 |
φ20～35mm |
| 使用周囲温度 |
-25～+55℃（ただし氷結のないこと） |
| 使用雰囲気 |
周囲の腐食性ガスのないこと |
| 保護構造 |
IP20 |
| 使用場所 |
屋内 |
■バッテリ
| 品番 |
外観 |
内部/外部 |
バッテリタイプ |
容量 |
| M2939EP-1BINT3V |
 |
内部バッテリ |
ニッケル水素電池 |
3Ah |
| M2939EP-1BEXT9A |
 |
外部バッテリ |
ニッケル水素電池 |
9Ah |
| M2939EP-1BEXT15A |
 |
外部バッテリ |
ニッケル水素電池 |
15Ah |
※1)アシストホイールドライブ本体には、内部バッテリ3Ahを最大2個まで取付けが可能です。
※2)内部バッテリとの併用はできません
■バッテリ仕様
| 品番 |
M2939EP-1BINT3V |
M2939EP-1BEXT9A |
M2939EP-1BEXT15A |
| 内部/外部 |
内部バッテリ（※4） |
外部バッテリ（※5） |
| バッテリタイプ |
ニッケル水素電池 |
| 容量 |
3Ah（70Wh） |
9Ah（210Wh） |
15Ah（350Wh） |
| 連続走行距離（時間）（※6） |
2.8km（0.7時間） |
8.4km（2.1時間） |
14km（3.5時間） |
| 充電時間（※7） |
1.5時間 |
4.5時間 |
7.5時間 |
| 使用周囲温度 |
-10～+40℃（但し氷結のないこと） |
| 使用雰囲気 |
周囲に腐食性ガスのないこと |
| 寿命（目安）（※8） |
650サイクル（100%DOD）
(約2～3年) |
500サイクル（70%DOD）（約2年） |
| 製品重量 |
1.2kg |
4.9kg |
6.5kg |
※4)アシストホイールドライブ本体に内部バッテリ3Ahを最大2個まで取付けが可能です。
※5)内部バッテリとの併用はできません。
※6)時速4kmで継続走行した場合の参考値です。
※7)バッテリ充電器（1.8A出力）を使用して90%まで充電した場合
※8)使用条件により異なります。寿命は目安であり、全てを保証するものではありません。
■保守用部品
| 品番 |
備考 |
| M2939EP-P-043 |
ホイール径150mm、PU硬度63sh.A |
| M2939EP-P-045 |
ホイール径150mm、PU硬度92sh.A |
| M2939EP-P-005 |
ホイール径158mm、PU硬度70sh.A |
■アクセサリー
| 品番 |
備考 |
| M2939EP-1MCS3 |
本体用サスペンション |
| M2939EP-1PBD |
電源ON/OFF・表示用照光押ボタンスイッチ |
| M2939EP-1ERB2M |
挟まれ防止用の押ボタンスイッチ、ケーブル1.8m |
| M2939EP-1AC3M |
本体とﾊﾝﾄﾞﾙ形ｺﾝﾄﾛｰﾗの接続用(M2939EP-1ARH2、M2939EP-1ARH1)3m |
| M2939EP-1KCAC |
コントローラの延長ケーブル2m |
| M2939EP-1A8US |
バッテリ充電器3.6m（入力：AC100～240V、出力：DC24V 1.8A） |
| M2939EP-1CC2MW |
内部バッテリ用充電ケーブル2m |
| M2939EP-1BCEXT3M |
外部バッテリと本体の接続用ケーブル3m |
| M2939EP-1BCEXT2MW |
外部バッテリ（オプション部品）と本体の接続用ケーブル3m |

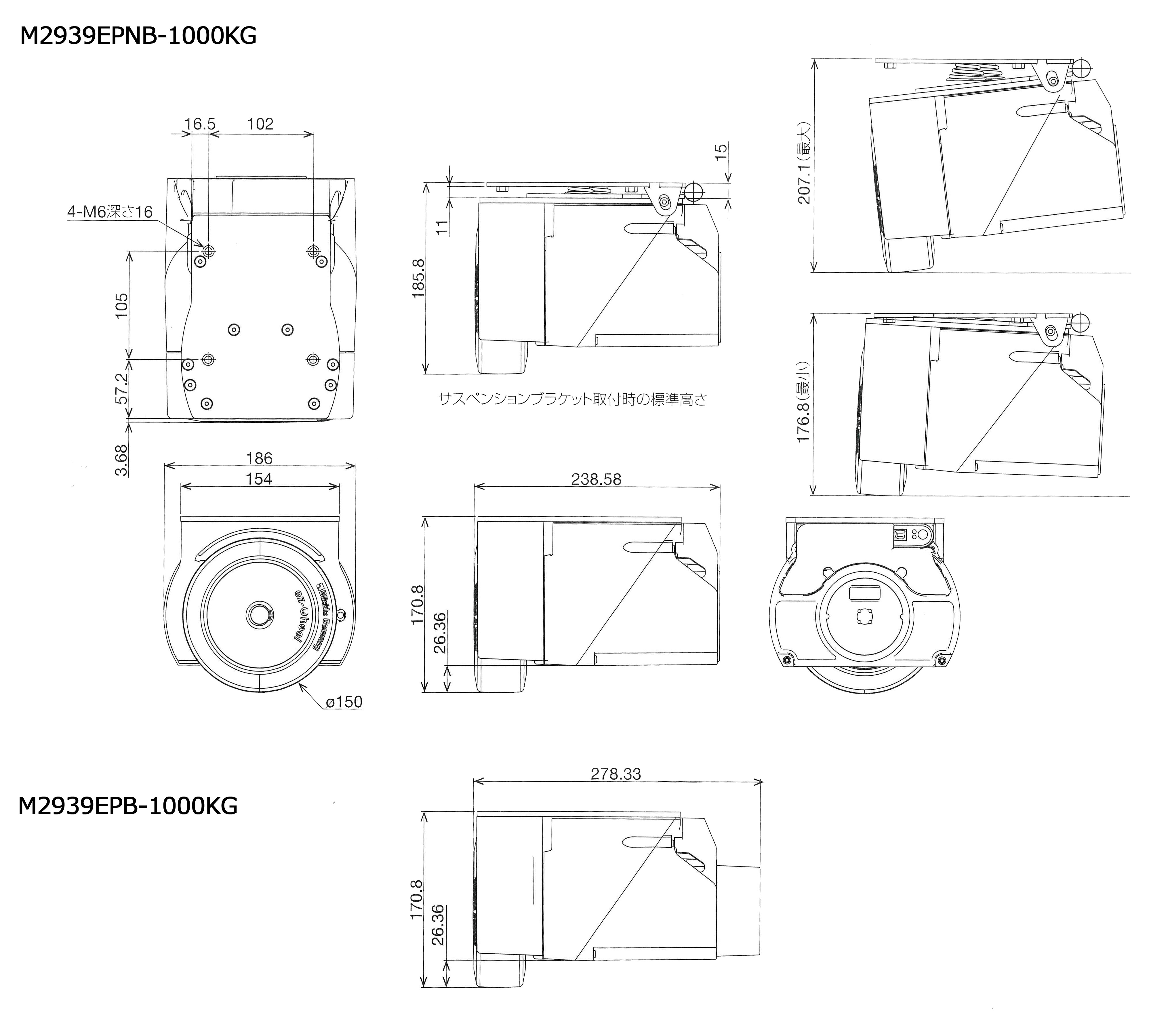

■外形寸法図
●M2939EPB-1000KG

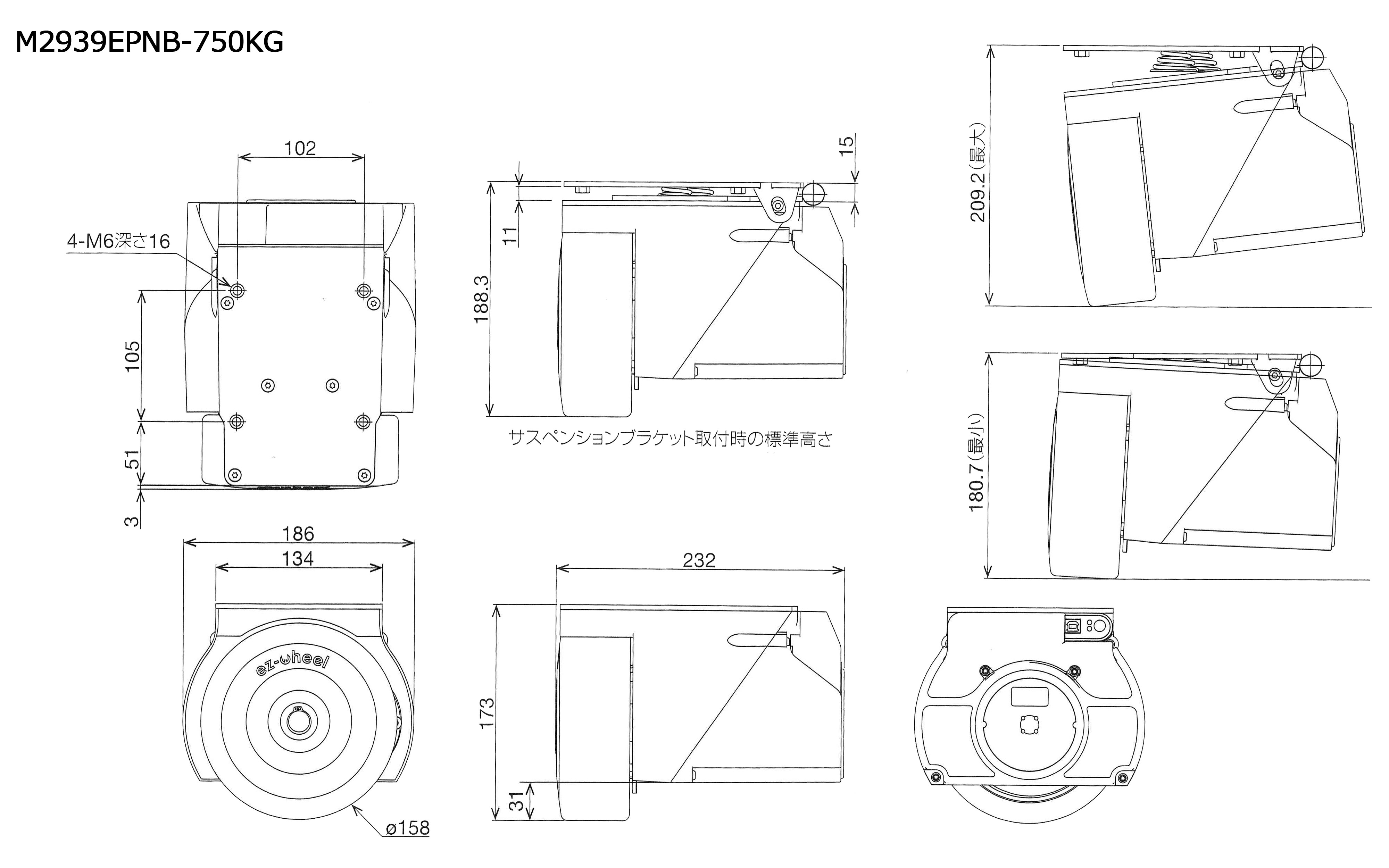

●M2939EPNB-750KG

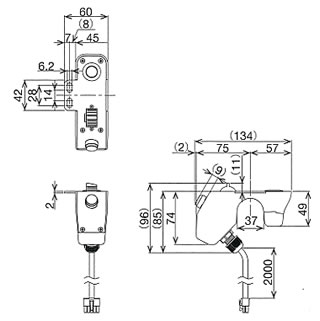

| M2939EP-1AC1R |

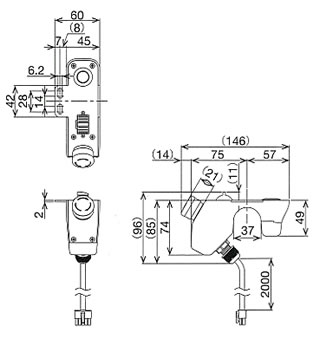

M2939EP-1AC1R |
 |
 |
●

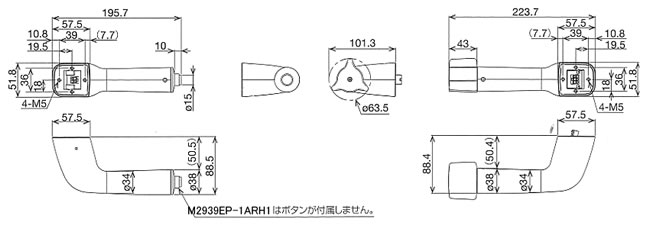

M2939EP-1ARH2／M2939EP-1ARH1

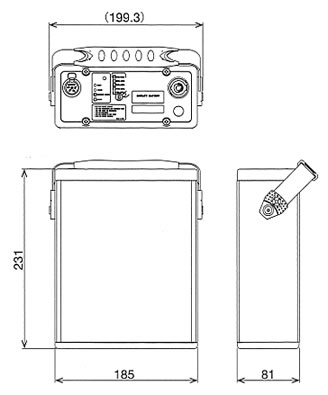

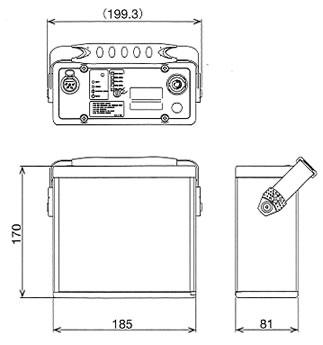

●バッテリー
| M2939EP-1BEXT9A |
M2939EP-1BEXT15A |
 |
 |
●

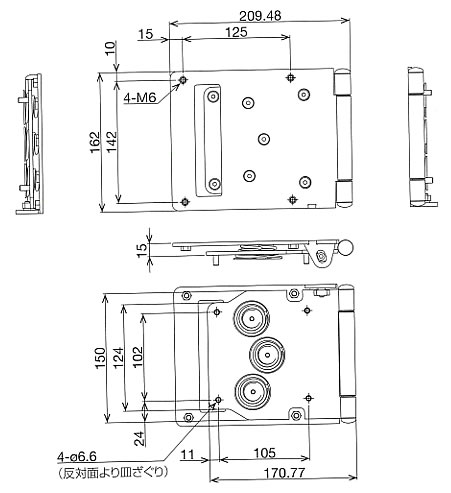

M2939EP-1MCS3
アシストホイールドライブ本体への取付け用ねじ（六角穴付皿ねじM6×16 4本）が付属しています。
■システム構成

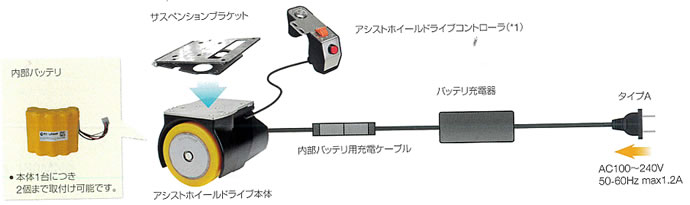

●アシストホイールドライブコントローラ＋内部バッテリ使用時

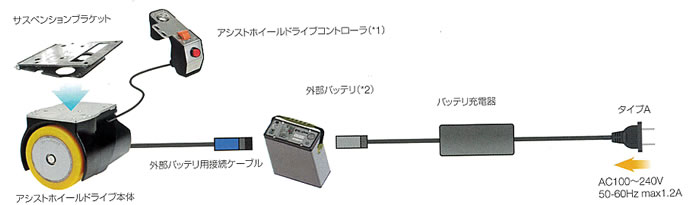

●アシストホイールドライブコントローラ＋外部バッテリ使用時
