工業製品を製造する際のガス漏れはこれまでも切実な問題でした。
ガス漏れは肉眼では見えないため日常点検に時間がかかり、手間がかかるのも悩みの種でした。
天然ガス（CH4）、冷媒（フロン）、アンモニア（NH3）、六フッ化硫黄（SF6）のガス漏れを非接触の熱画像で速やかに特定することができます。
■赤外線検出器によって、より鮮明なガス検知を実現
カスタムバンドパスフィルター検出器（C：7.0～8.5μm、F：中心波長10.55μm）で迷光の干渉を排除し、よりクリアなガス検出が可能です。
■冷却型検出器に近い熱感度：23mKの熱感度で、より多くの微量ガスを捕らえることができます。
■赤外線解像度 640×512で、細部まで鮮明なイメージを抽出します。

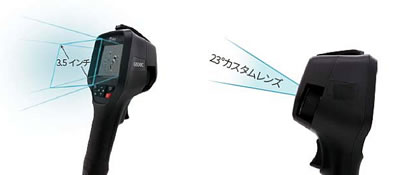

■23°カスタムレンズ、空間分解能(FOV)0.63mradと、広い作業距離を確保しつつ、より微細なガス分布を検知できます。
■多種類のガスが検出可能
赤外線帯域を任意に選択できるため、メタン、六フッ化硫黄、エチレン、アンモニア、フロン、一酸化窒素、二酸化硫黄など数十種類のガスを検知することが可能です。
■複数のタスクをこなす汎用性の高さ
●温度測定精度は±2%、ガス漏れ検知や温度測定が手軽に行えます。
●3.5インチタッチパネル＋総合解析機能：日常的な検査現場からレポート出力までをトータルでサポート。
作業を簡単に実行できるよう支援します。
●重量わずか670g、日常点検をもっと手軽に
●赤外線と可視光を汎用することで、ガス漏れの場所を特定しやすくなりました。
■防爆仕様、危険な現場にも対応
Ex ic ll C T4の防爆仕様で、石油、石油化学、天然ガスなどの産業分野でも安全に使用することが出来ます。
■使用シーン
●天然ガスの保安定期点検
●冷媒漏れ検査
●アンモニア漏れ検査
●六フッ化硫黄の漏れ検査
●石油化学業界の定期点検
■タイプ

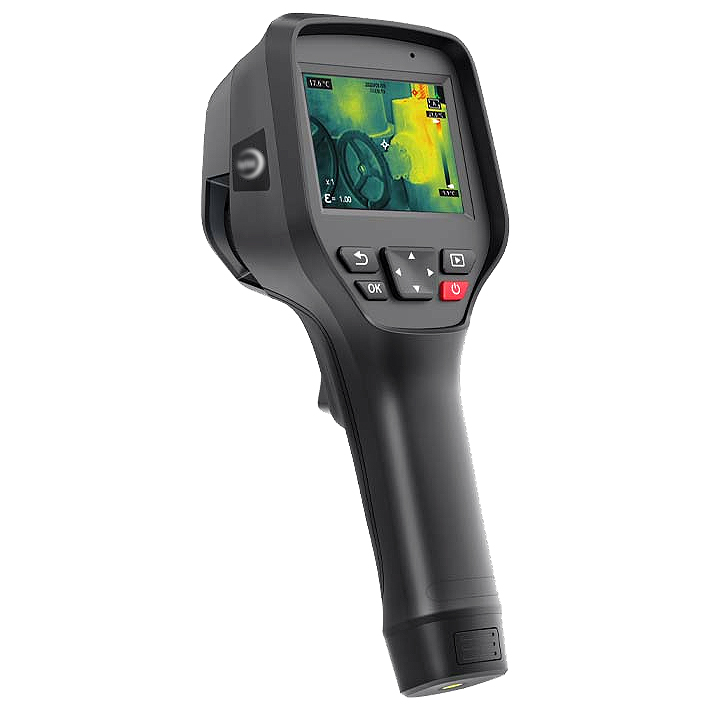

| M2700TGL-711FT |
M2700TGL-711CT |
|
 |
■仕様
| 品番 |
M2700TGL-711FT |
M2700TGL-711CT |
赤外線
パラメータ |
検出器タイプ |
非冷却 VOx |
| IR解像度 |
640×512 |
赤外線
スペクトルバンド |
10.55μm 中心波長 |
7.0-8.5μm |
| 検出可能なガス |
六フッ化硫黄、アンモニア、
エチレン、エチレンエーテル、
塩化ビニール、トリクロロエチレン、
メチルビニールケトン、プロピレン、
アクロレイン、アクリロニトリル、
シアノアクリレートエチル、
フッ化アリル、塩化アリル、
臭化アリル、フランなど |
メタン、亜酸化窒素、二酸化硫黄、
トルエン、エタノール、
アクリル酸エチル、
アクリル酸2-エチルヘキシル、
フロン（R13、R13B1、R123、R125、R134A、
R417A、R422A、R508Aなど）。 |
| ピクセルサイズ |
12μm |
| NETD |
23mK |
IFOV
（空間分解能） |
0.63mrad |
| フレームレート |
30Hz |
| 焦点距離 |
19mm |
| FOV |
23°×18° |
| フォーカシング |
マニュアルフォーカス |
| 測定範囲 |
-20℃～+120℃ |
| 測定精度 |
±2% or ±2℃ |
| 温度分解能 |
0.1℃ |
カメラ
機能 |
温度測定モード |
中心点/ホットスポット/コールドスポットの追跡と温度表示 |
| 測定対象の追加 |
移動可能なポイント/ライン/エリア（最大10） |
| 温度測定単位 |
摂氏／華氏／ケルビン値 |
| 放射率設定 |
0.01～1.00の間で調整可能 |
| 周囲温度設定 |
-10℃～＋50℃、1℃単位で調整可能 |
| 距離設定 |
1～20m（1mステップ） |
| イメージモード |
赤外線、デュアルスペクトラムフュージョン、可視光、PIP |
| カラーパレット |
10 |
| 温度アラーム |
あり |
| アラームタイプ |
画面表示 |
| 温度スケール |
マニュアル／オート温度範囲 |
| 可視光カメラ |
5メガピクセル |
| 動画・写真保存 |
XX-IR.jpg（温度データ付き赤外線画像）
XX-DC.jpg（可視光線画像、データなし動画） |
| 音声認識 |
あり |
| 言語 |
日本語、英語、スペイン語ほか（合計13言語） |
| 画面サイズ |
3.5インチ タッチスクリーン（480×640） |
| イメージネーミング |
自動／手動、QRコード読み取りによる命名 |
| メモリーカード |
microSDカード 32GB |
| 電源 |
充電式・着脱式リチウムイオンバッテリー |
| 電源インターフェース |
USB Type-C |
| 外部接続 |
USB、SDカード、WiFi（APモードまたはネットワークモード） |
| 充電時間 |
約3時間 |
| 稼働時間 |
最大3時間 |
| オートパワーオフ |
自動5分、10分、20分、なし |
| その他 |
解析ソフト |
PC・アプリ |
| 三脚 |
使用可能 |
| 動作温度 |
-10～+50℃ |
| 保存温度 |
-20～+60℃ |
| 相対湿度 |
10%～95%（結露しないこと） |
| 落下耐性 |
2m |
| 防塵防水性能 |
IP54（IEC 60529） |
| 耐衝撃・耐振動 |
衝撃25g （IEC 60068-2-27）、振動2.5g（IEC 60068-2-6） |
| 防爆仕様 |
Ex ic 2C T4（CNEX国家防爆 合格証NO.CNEx22.4252X） |
サイズ
(H×W×D) |
256.4×105.1×105.3mm |
| 重量 |
約670g |
| 付属品 |
5V 2A電源アダプター、USBケーブル、microSDカード、
バッテリー×2、校正証明書、取扱説明書 |
