オールステンレスチェーンブロック
防爆、防塵、防錆を必要とされる発電所、クリーンルーム、医療、食品、化学、上下水道等の現場に最適です。
■特長
●高耐食性・高耐酸性
クロム濃度（約22%）が高く、錆に強いとされているSUS316よりもさらに耐食性に優れています。
■材質
G6(グレード60)：AISI318LN G5（グレード50）：AISI 316L
■高強度
SUS304や316と比較して、20%強度UPしています。
■高耐孔食性・高耐腐食割れ性
耐孔食性に優れ、さらにSUS304や316等のオールステンレス鋼では問題があった応力腐食割れにも強く、通常の海水で抵抗力があるとされる耐孔食指数（PREN≧33）に達しています。
■本体材質
| ロードチェーン |
SUS316L |
| ハンドチェーン |
SUS316L |
| ハウジング |
SUS316L |
| ポケットホイール（ロードチェーン用） |
SUS318LN |
| ポケットホイール（ハンドチェーン用） |
SUS316L |
| ボルト |
SUS318LN |
| ナット |
SUS304 |
| ワッシャー |
SUS316 |
■下フック材質
| フック本体 |
SUS318LN |
| 安全ラッチ |
SUS318LN |
| スプリング |
SUS301 |
| ボルト |
SUS318LN |
| ハーフシェル |
SUS318LN |
| ナット |
SUS318LN |
| ピン |
SUS301 |
| ボールベアリング |
SUS440C |
●使用荷重：0.5t／0.8t／1.6t
●厳選された材料と製造による優れた耐食性
●密閉されたブレーキとギアユニットにより、クリーンルームでの使用が可能
●スイベル上フック、ボールベアリング入りスイベル下フック
●標準チェーン長さ3m
M1621ASB-500KG：チェーンφ6.3×内ピッチ 19.1mm
M1621ASB-800KG：チェーンφ7.1×内ピッチ 21.2mm
M1621ASB-1600KG：チェーンφ7.1×内ピッチ 21.2mm
M1621ASB-PT：1.5mφ5×内ピッチ25mm

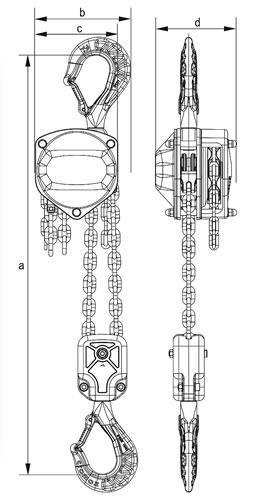

■寸法図
■寸法 a-d(mm)
| 品番 |
使用荷重
(t) |
a最小" |
b" |
c" |
d" |
試験
重量 |
揚程
(m) |
ﾛｰﾄﾞﾁｪｰﾝ |
ﾊﾝﾄﾞﾁｪｰﾝ |
自重
(kg) |
| M1621ASB-500KG |
0.5 |
375 |
151 |
151 |
60 |
944 |
3.0 |
6.3×19.1 |
5.0×25 |
6.2 |
| M1621ASB-800KG |
0.8 |
375 |
151 |
151 |
60 |
1,502 |
3.0 |
7.1×21.2 |
5.0×25 |
6.4 |
| M1621ASB-1600KG |
1.6 |
561 |
176 |
151 |
151 |
2,994 |
3.0 |
7.1×21.2 |
5.0×25 |
7.8 |
■耐食性
| 腐食剤 |
化学式 |
濃度 |
温度 |
SUS304L |
SUS316 |
SUS316L |
SUS318L |
| エタン酸 |
CH3COOH |
50% |
20℃ |
0 |
0 |
0 |
0 |
| 脂肪酸 |
C17H33COOH |
100% |
＜150℃ |
0 |
0 |
0 |
0 |
| フッ素 |
F ドライ |
100% |
20℃ |
0 |
0 |
0 |
0 |
| フッ素 |
ウエット |
100% |
20℃ |
3 |
3 |
3 |
3 |
| 没食子酸 |
C6H2(OH)3COOH |
100% |
20℃ |
0 |
0 |
0 |
0 |
| 尿酸 |
C5H4O4N3 |
水溶液 |
20℃ |
0 |
0 |
0 |
0 |
| 尿素 |
VO(NH2)2 |
100% |
20℃ |
0 |
0 |
0 |
0 |
| 乳酸 |
C3H6O3 |
10% |
20℃ |
0 |
0 |
0 |
0 |
| 硝化酸 |
20%H2SO4+5% HNO3 |
|
110℃ |
1 |
0 |
0 |
0 |
| リン酸 |
H3PO4 |
＜70% |
20℃ |
0 |
0 |
0 |
0 |
| リン酸 |
H3PO4 |
＜70% |
20℃ |
1 |
0 |
0 |
0 |
| 硝酸 |
HNO3 |
＜66% |
20℃ |
0 |
0 |
0 |
0 |
| 硝酸 |
HNO3 |
99% |
20℃ |
1 |
2 |
2 |
2 |
| 塩酸 |
HCI |
0.5% |
20℃ |
1L |
1L |
1L |
1L |
| 塩酸 |
HCI |
2% |
65℃ |
3 |
3 |
3 |
3 |
| 硫酸 |
H2SO4 |
＜5% |
20℃ |
1 |
0 |
0 |
0 |
| 硫酸 |
H2SO4 |
10% |
20℃ |
2 |
1 |
1 |
1 |
| 硫酸 |
H2SO4 |
60% |
20℃ |
3 |
2 |
2 |
2 |
| 硫酸 |
H2SO4 |
60% |
70℃ |
3 |
3 |
3 |
3 |
| 酒石酸 |
COOH(CHOH)2COOH |
50% |
20℃ |
0 |
0 |
0 |
0 |
| 酒石酸 |
COOH(CHOH)2COOH |
50% |
沸騰 |
2 |
1 |
1 |
1 |
■吊り方による使用荷重
|
1本吊り |
2本吊り |
4本吊り |
吊り方基本
使用荷重(t) |
 |
 |
 |
| 傾斜角度β |
0° |
0～30° |
30～45° |
45～60° |
0～30° |
30～45° |
45～60° |
| モード係数M |
1 |
1.73 |
1.4 |
1 |
2.6 |
2.1 |
1.5 |
| チェーン線径(mm) |
| 4 |
0.32 |
0.55 |
0.44 |
0.32 |
0.83 |
0.67 |
0.48 |
| 5 |
0.50 |
0.86 |
0.70 |
0.50 |
1.3 |
1.0 |
0.75 |
| 6 |
0.72 |
1.2 |
1.0 |
0.72 |
1.8 |
1.5 |
1.0 |
| 7 |
1.0 |
1.7 |
1.4 |
1.0 |
2.6 |
2.1 |
1.5 |
| 8 |
1.2 |
2.0 |
1.6 |
1.2 |
3.1 |
2.5 |
1.8 |
| 10 |
1.9 |
3.2 |
2.6 |
1.9 |
4.9 |
3.9 |
2.8 |
| 13 |
3.0 |
5.1 |
4.2 |
3.0 |
7.8 |
6.3 |
4.5 |
| 16 |
4.8 |
8.3 |
6.7 |
4.8 |
12.4 |
10.0 |
7.2 |
| 18 |
6.4 |
11.0 |
8.9 |
6.4 |
16.6 |
13.4 |
9.6 |
チェーン温度による使用荷重
※18mm以上のチェーンは～350℃まで使用可能
| -40～250℃ |
250℃～350℃ |
350℃～450℃ |
| 100% |
75% |
50% |
■クリーンルーム用防塵防錆高耐久クロムオールステンレスプレーントロリー／品番 M1621ASB-PT
