光学機器

回路基板検査･印刷印字検査に最適、小型軽量のスケール入りルーペ

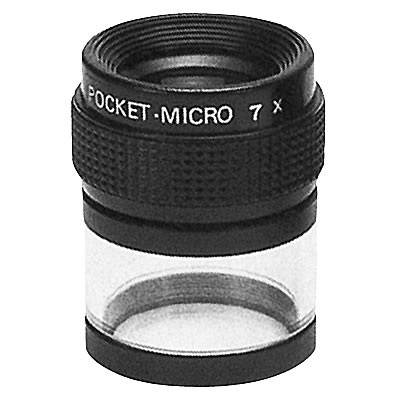

■視野の広い小型軽量ポケットミクロメーター
小型･軽量のスケール入りルーペである「ミクロメーター」。
視野が32mmと広い為、作業現場での 検査に最適。

■視度調整機能付なので見えやすい
作業者の視度に合わせて調整が可能なので、誰でも見やすく使いやすい

■反射防止膜付きのレンズを採用
ガラスレンズには反射防止膜がついているので、眼に優しく、長時間の作業でも目が疲れにくい

■周辺部まで明るい
アクリル採光筒が付いているため周辺部まで明るい被検物の像が得られる

■お好みのスケールを装着可能
M109PMC-107SとM109PMC-110AS用全11種類のスケールを用意

■基本スケール
M109PMC-107SとM109PMC-110AS用はM109PMC-M1100Sとなっております。


■タイプ

M109PMC-107S	M109PMC-110AS

■仕様

品番	M109PMC-107S	M109PMC-110AS
倍率	7X	10X
外径	43mm	43mm
全長	53-60mm	48-55mm
視野	32mm	32mm
可動距離	25mm	25mm
レンズ構成	2群3枚	2群4枚
重量	70g	65g

品　　番	品　　名	価　　格
M109PMC-107S	小型軽量スケール入りルーペ（7x）	10,450円 (税込)
M109PMC-110AS	小型軽量スケール入りルーペ（10x）	9,240円 (税込)

■オプションスケール

M109PMC-M1100S	M109PMC-M1101S
M109PMC-M1102S	M109PMC-M1103S
M109PMC-M1104S	M109PMC-M1105S
M109PMC-M1106S	M109PMC-M1107S
M109PMC-M1108S	M109PMC-M1109S
M109PMC-M1110S

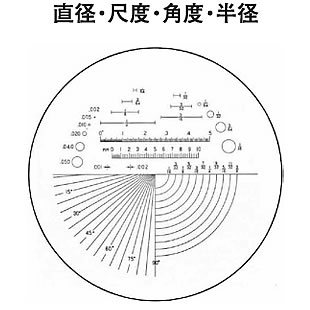

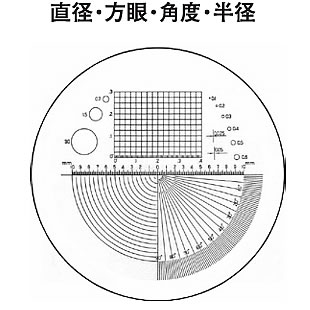

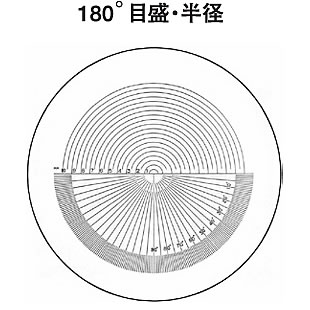

品番	M109PMC-M1100S	M109PMC-M1101S	M109PMC-M1102S
タイプ	直径・方眼・角度・半径	直径・尺度・角度・半径	180°目盛・角度・半径
詳細	○直径(mm)：0.1～3.0 半径(mm)：0.5～10 角度：0～90° 方眼(in)：1/40 12×16ﾏｽ 線巾(mm)：0.05&0.025 (国外販売のみ可）	半径(in)：1/16～3/8 尺度：15～90° ○直径(in)：1/64～1/16 ○直径(in)：0.002～0.05 巾(in)：1/64～1/4 ｽｹｰﾙ(mm)：全長10 ﾋﾟｯﾁ0.1 ｽｹｰﾙ(in)：全長1/2 ﾋﾟｯﾁ1/400 (国外販売のみ可）	半径(mm)：1～10 角度：0～180°

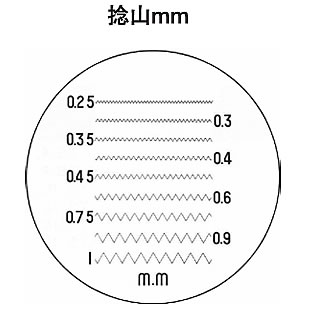

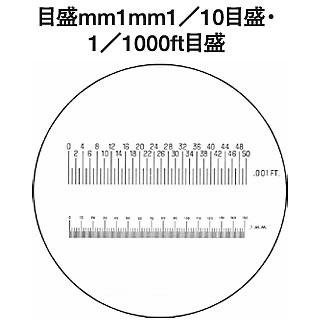

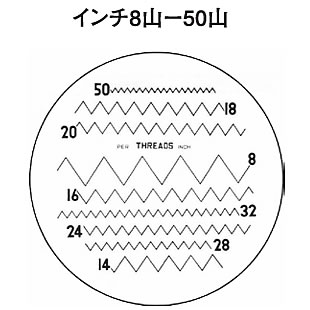

品番	M109PMC-M1103S	M109PMC-M1104S	M109PMC-M1105S
タイプ	捻山	インチ8山-50山mm	目盛mm1mm1/10目盛･1/1000ft目盛
詳細	捻山(mm)：0.25・0.3・ 0.35・0.4・0.45・0.6・ 0.75・0.9・1	ｲﾝﾁ山(in)：8・14・ 16・18・20・24・28・・ 32・50 (国外販売可）	ﾌｨｰﾄ目盛(ft)：1/1000 ﾐﾘ目盛(mm)：全長15 ﾋﾟｯﾁ0.1

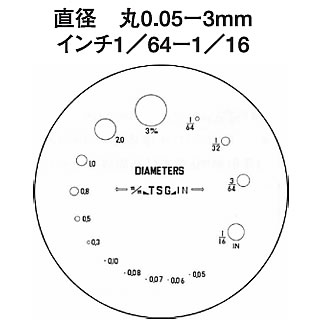

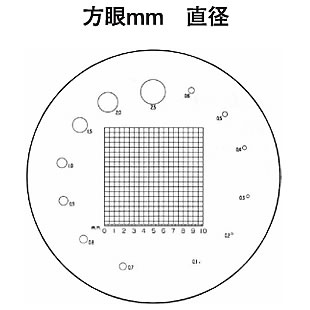

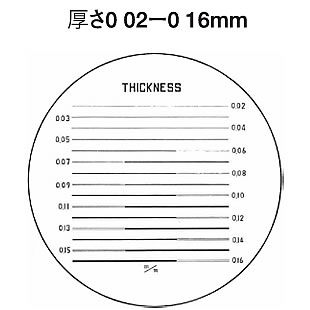

品番	M109PMC-M1106S	M109PMC-M1107S	M109PMC-M1108S
タイプ	厚さ：0.02-0.16mm	方眼：mm･直径	直径：丸0.05-3mm インチ1/64-1/16
詳細	厚み・線巾(mm)： 0.02～0.16 刻み(mm)：0.01	方眼：0.5mm角20×20ﾏｽ スケール(mm)：全長10 ﾋﾟｯﾁ0.1 ○直径(mm)：0.1～2.5	○直径 (mm)：0.05～3 (in)：1/64～1/16 (国外販売可)

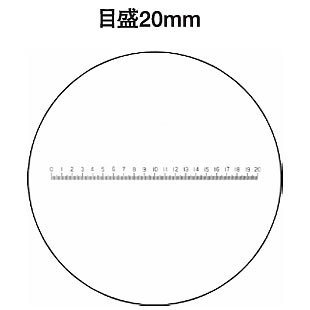

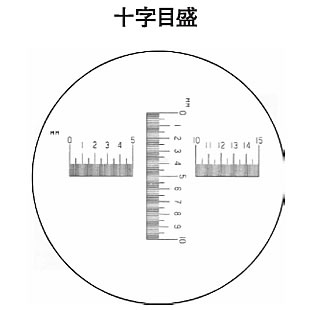

品番	M109PMC-M1109S	M109PMC-M1110S
タイプ	目盛20mm	十字目盛
詳細	目盛(mm)：全長20 ﾋﾟｯﾁ0.1	十字目盛(mm)： 縦：全長10 ﾋﾟｯﾁ0.1 横：全長15 ﾋﾟｯﾁ0.1

品　　番	品　　名	価　　格
M109PMC-M1100S	オプションスケール（直径・方眼・角度・半径）	1,650円 (税込)
M109PMC-M1101S	オプションスケール（直径・尺度・角度・半径)	1,650円 (税込)
M109PMC-M1102S	オプションスケール（180°目盛・角度・半径)	1,650円 (税込)
M109PMC-M1103S	オプションスケール（捻山mm)	1,650円 (税込)
M109PMC-M1104S	オプションスケール（インチ8山-50山mm)	1,650円 (税込)
M109PMC-M1105S	オプションスケール（目盛mm1mm1/10目盛・)	1,650円 (税込)
M109PMC-M1106S	オプションスケール（厚さ0.02-0.16mm)	1,650円 (税込)
M109PMC-M1107S	オプションスケール（方眼mm・直径)	1,650円 (税込)
M109PMC-M1108S	オプションスケール（直径　丸0.05-3mm/インチ1/64-1/16)	1,650円 (税込)
M109PMC-M1109S	オプションスケール（目盛20mm)	1,650円 (税込)
M109PMC-M1110S	オプションスケール（十字目盛)	1,650円 (税込)
