  • トルクレンチ用交換ヘッド(リングヘッド)

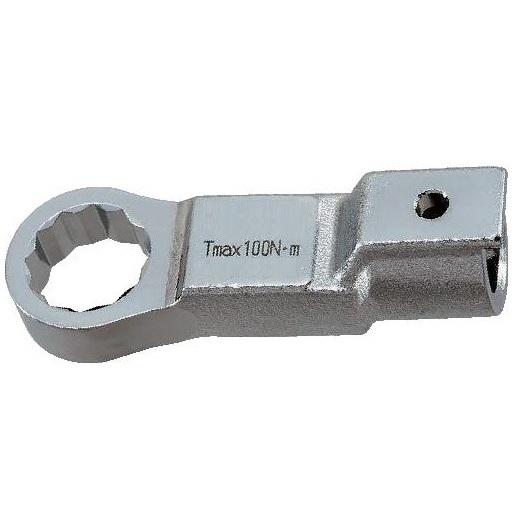

参考画像

トルクレンチ用交換ヘッド(リングヘッド)

商品番号:MD31RH-22DN-19

販売価格:Mail

数量:



リングヘッドはボルトとヘッド中心軸の距離が一定ですので、正確な締付作業が行えます。
また手を離しても簡単にヘッドが外れないので、安全な締付作業が行えます。
注)MD31RH-8DN-0505~MD31RH-8DN-7は六角になります。

■寸法図


■仕様
品番 適用挿入部
サイズ
口幅 許容トルク
[N・m]
外幅寸法
(mm)
厚さ
(mm)
長さ
(mm)
重さ
(kg)
W C t L1
MD31RH-8DN-0505 8D 5.5 1.5 10.5 5 35 0.03
MD31RH-8DN-6 6 2.4 11 5 35 0.03
MD31RH-8DN-7 7 3.6 12 6 35 0.03
MD31RH-8DN-8 8 7.2 13.5 6 35 0.03
MD31RH-8DN-10 10 12.2 15.5 7 35 0.04
MD31RH-8DN-11 11 14 17 7 35 0.04
MD31RH-8DN-12 12 14 18 7 35 0.04
MD31RH-8DN-13 13 14 19 7 35 0.04
MD31RH-10DN-8 10D 8 7.2 12.5 6 44 0.05
MD31RH-10DN-10 10 12.2 15.5 7 44 0.06
MD31RH-10DN-11 11 20 17 8 44 0.06
MD31RH-10DN-12 12 25 18 8 44 0.06
MD31RH-10DN-13 13 25 19 8 44 0.06
MD31RH-10DN-14 14 25 20 8 44 0.06
MD31RH-10DN-16 16 25 22 8 44 0.06
MD31RH-10DN-17 17 25 24 8 44 0.06
MD31RH-10DN-18 18 25 25 8 44 0.06
MD31RH-10DN-19 19 25 26 8 44 0.06
MD31RH-10DN-21 21 25 28 8 44 0.06
MD31RH-10DN-22 22 25 29 8 44 0.06
MD31RH-12DN-8 12D 8 7.2 15 5 53 0.06
MD31RH-12DN-10 10 12.2 16 5 53 0.06
MD31RH-12DN-11 11 20 18 5.5 53 0.07
MD31RH-12DN-12 12 29.5 20 6.5 53 0.08
MD31RH-12DN-13 13 29.5 21 6.5 53 0.08
MD31RH-12DN-14 14 59 20 10 53 0.09
MD31RH-12DN-16 16 59 24 12 53 0.09
MD31RH-12DN-17 17 70 25 12 53 0.1
MD31RH-12DN-18 18 70 26 12 53 0.1
MD31RH-12DN-19 19 70 26 12 53 0.1
MD31RH-12DN-21 21 70 29 13 53 0.09
MD31RH-12DN-22 22 70 30 13 53 0.1
MD31RH-15DN-12 15D 12 29.5 19 7 63 0.09
MD31RH-15DN-13 13 29.5 20.5 7 63 0.09
MD31RH-15DN-14 14 59 22 8 63 0.1
MD31RH-15DN-16 16 59 25 8 63 0.11
MD31RH-15DN-17 17 100 26 10 63 0.12
MD31RH-15DN-18 18 100 27 10 63 0.12
MD31RH-15DN-19 19 140 28 13 63 0.13
MD31RH-15DN-21 21 140 31 13 63 0.13
MD31RH-15DN-22 22 140 31 13 63 0.13
MD31RH-15DN-24 24 140 34 13 63 0.13
MD31RH-15DN-27 27 140 37 13 63 0.13
MD31RH-15DN-30 30 140 41 13 63 0.13
MD31RH-19DN-14 19D 14 59 22.5 8 80 0.2
MD31RH-19DN-17 17 100 27 10 80 0.2
MD31RH-19DN-18 18 100 28 11 80 0.2
MD31RH-19DN-19 19 166 29 13 80 0.22
MD31RH-19DN-21 21 166 32 13 80 0.22
MD31RH-19DN-22 22 200 32 13 80 0.21
MD31RH-19DN-24 24 200 35 13 80 0.23
MD31RH-19DN-27 27 200 39 15 80 0.24
MD31RH-19DN-30 30 200 41 15 80 0.24
MD31RH-19DN-32 32 200 44 15 80 0.27
MD31RH-19DN-34 34 200 47 15 80 0.27
MD31RH-19DN-36 36 200 49 15 80 0.27
MD31RH-19DN-41 41 200 55 15 80 0.27
MD31RH-22DN-19 22D 19 166 30 14 100 0.38
MD31RH-22DN-22 22 255 34 14 100 0.38
MD31RH-22DN-24 24 255 37 15 100 0.41
MD31RH-22DN-27 27 490 41 17 100 0.46
MD31RH-22DN-30 30 500 44 17 100 0.46
MD31RH-22DN-32 32 500 45 17 100 0.44
MD31RH-22DN-34 34 500 49 17 100 0.46
MD31RH-22DN-36 36 500 51 17 100 0.47
MD31RH-22DN-41 41 500 57 17 100 0.48
MD31RH-22DN-46 46 500 62 17 100 0.49
MD31RH-27DN-22 27D 22 255 38 14 125 0.66
MD31RH-27DN-24 24 350 38 15 125 0.67
MD31RH-27DN-27 27 490 42 16 125 0.74
MD31RH-27DN-30 30 670 46 19 125 0.86
MD31RH-27DN-32 32 750 48 20 125 0.87
MD31RH-27DN-34 34 670 51 20 125 0.87
MD31RH-27DN-36 36 750 52 21 125 0.87
MD31RH-27DN-41 41 750 58 22 125 0.96
MD31RH-27DN-46 46 750 64 24 125 0.97
MD31RH-27DN-50 50 750 69 26 125 1.02
MD31RH-32DN-27 32D 27 490 43 16 160 1.17
MD31RH-32DN-30 30 670 46.5 18 160 1.29
MD31RH-32DN-32 32 860 49 18 160 1.24
MD31RH-32DN-34 34 860 52 18 160 1.26
MD31RH-32DN-36 36 1200 53 24 160 1.46
MD31RH-32DN-41 41 1200 59 24 160 1.49
MD31RH-32DN-46 46 1200 65 24 160 1.49
MD31RH-32DN-50 50 1200 69 27 160 1.58
MD31RH-32DN-55 55 1200 75 29 160 1.69
MD31RH-32DN-60 60 1200 80 29 160 1.69
品  番 品  名 価  格
MD31RH-8DN-0505 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-6 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-7 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-8 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-8DN-10 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-11 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-12 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-13 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-10DN-8 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-10DN-10 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-11 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-12 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-13 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-14 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-16 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-17 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-18 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-19 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-21 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-12DN-8 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-12DN-10 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-11 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-12 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-13 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-14 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-16 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-17 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-18 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-19 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-21 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-15DN-12 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-13 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-14 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-16 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-17 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-18 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-19 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-21 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-24 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-27 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-30 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-19DN-14 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-17 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-18 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-19 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-21 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-24 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-27 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-30 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-32 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-34 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-36 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-19DN-41 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-22DN-19 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-24 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-27 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-30 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-32 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-34 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-36 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-41 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-22DN-46 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-27DN-22 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-24 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-27 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-30 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-32 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-34 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-36 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-41 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-46 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-27DN-50 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-32DN-27 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-30 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-32 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-34 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-36 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-41 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-46 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-50 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-55 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-32DN-60 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

■インチサイズ
航空機関連やアメリカ仕様の製品・設備のメンテナンスの為に標準化いたしました。
品番 適用挿入部
サイズ
口幅 許容トルク
[N・m]
外幅寸法
(mm)
厚さ
(mm)
長さ
(mm)
W C t L1
MD31RH-8DN-014 8D 1/4 3.6 11 5 35
MD31RH-8DN-0516 5/16 7.2 13.5 6 35
MD31RH-8DN-038 3/8 12.2 15 7 35
MD31RH-8DN-716 7/16 15 17 7 35
MD31RH-10DN-014 10D 1/4 7.2 11 6 44
MD31RH-10DN-516 5/16 7.2 12.5 6 44
MD31RH-10DN-38 3/8 12.2 15.5 7 44
MD31RH-10DN-716 7/16 25 17 8 44
MD31RH-10DN-012 1/2 25 19 8 44
MD31RH-10DN-916 9/16 25 20 8 44
MD31RH-12DN-38 12D 3/8 12.2 16 5 53
MD31RH-12DN-716 7/16 20 18 5.5 53
MD31RH-12DN-012 1/2 29.5 21 6.5 53
MD31RH-12DN-916 9/16 59 20 10 53
MD31RH-12DN-58 5/8 59 24 8 44
MD31RH-15DN-012 15D 1/2 29.5 20.5 7 63
MD31RH-15DN-58 5/8 59 25 8 63
MD31RH-15DN-916 9/16 59 22 8 63
MD31RH-15DN-1116 11/16 100 27 10 63
MD31RH-15DN-34 3/4 140 28 13 63
品  番 品  名 価  格
MD31RH-8DN-014 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-0516 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-8DN-038 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-8DN-716 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-10DN-014 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-516 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-10DN-38 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-716 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-10DN-012 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-10DN-916 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-12DN-38 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-716 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-12DN-012 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-12DN-916 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-12DN-58 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-15DN-012 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-34 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-58 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
MD31RH-15DN-916 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-

品  番 品  名 価  格
MD31RH-15DN-1116 トルクレンチ用交換ヘッド(リングヘッド) ¥Mail-
