■概要

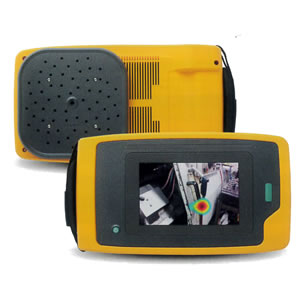

超音波画像エアー漏れ検知器カメラには、多数のマイクを備え、視野がさらに拡張されたため、騒音のある環境でも、メンテナンス担当者が圧縮空気システムの空気、ガス、真空漏れ箇所をすばやく、正確に検出できます。
新しい SoundSight™ 技術は、騒音のある生産施設向けに特別設計されており、使い方が簡単で、容易に実装できます。
7インチのLCDタッチスクリーンに SoundMap™ を可視画像と重ねて表示し、すばやく漏れ箇所を特定できます。
シンプルで直感的に使用できるインターフェースにより、バックグラウンドの騒音を除去して、漏音の周波数を分離できます。
稼働ピーク時でも、数時間で工場全体を点検できます。
M74F-1011F発売に伴い、空気漏れの修理が必要な箇所をすばやく簡単に特定して、稼働効率を維持して、光熱費を削減できるようになりました。
画像を保存して、レポート作成用にエクスポートできます。
もはや、空気漏れを放置したままにすることはありません。
●お使いのエア・コンプレッサーの効率向上、もう1台コンプレッサーを購入する設備投資を先延ばし
●空気圧機器の空気圧を適切に維持
●光熱費の削減
●漏れ検出時間を短縮
●生産ラインの信頼性向上
●通常の定期メンテナンスの一環として漏れを検出
■コロナ放電検出の例
■エアーリーク検出の例
■センサー
| マイクの数 |
デジタル MEMS マイク 64 個 |
| 周波数帯 |
2 kHz ～ 52 kHz |
| 操作距離範囲 |
33 フィートより 100 psi 時に 0.005 cfm の漏れを検出
(10 m より 700 kPa 時に 150 ml/分の漏れを検出) |
| 視野角 |
65 ° ± 3 ° |
| 最小フレーム・レート |
25 FPS |
■内蔵デジタル・カメラ(可視光線)
| 視野 (FOV) |
65 ° ± 3 ° |
| 焦点 |
固定レンズ |
■ディスプレイ
7 インチ LCD (バックライト付き)、太陽光下でも判読可能
| 分解能 |
1280 x 800 (1,024,000 ピクセル) |
| タッチスクリーン |
容量式 |
| 音響画像 |
あり、SoundMap™ 技術 |
■画像の保存先
| 保存容量 |
内蔵メモリー、画像 999 ファイルまたは動画 20 ファイルを保存可能 |
| 画像フォーマット |
JPG または PNG (可視画像と SoundMap™ を合成) |
| 動画フォーマット |
MP4 (可視画像と SoundMap™ を合成) |
| 動画の長さ |
30 秒 |
| デジタル・エクスポート |
USB-C 互換のデータ転送 |
■音響測定
| 測定範囲 |
2 kHz 時 29.7 dB ～ 120 dB SPL、
19 kHz 時 16 dB ～ 106.3 dB SPL (± 1 dB)、
52 kHz 時 21.4 dB ～ 117 dB SPL (± 1 dB) |
| 自動最大/最小 dB ゲイン |
自動または手動を選択可能 |
| 周波数帯の選択 |
ユーザーのプリセットまたは手動入力により選択可能 |
■ソフトウェア
| 簡単な使用 |
直感的に使用できるユーザー・インターフェース |
| トレンド・グラフ |
周波数および dB スケール |
| スポット・マーカー |
画像の中心に dB 値表示 |
■電池
バッテリー
(現場での交換可能、充電式) |
充電可能なリチウム・イオン電池、Fluke BP291 |
| バッテリー寿命 |
6 時間以下 (予備バッテリーも同梱) |
| バッテリー充電時間 |
3 時間 |
| バッテリー充電システム |
外付けデュアルベイ充電器、EDBD 290 |
■一般仕様
| 標準パレット |
4: グレースケール、アイアンボウ、ブルーレッドおよびブルー濃淡 |
| 作動温度 |
0 °C ～ 35 °C |
| 保管温度 |
-20 °C ～ 70 °C |
| 相対湿度 |
10 % ～ 95 % (結露なきこと) |
| 寸法 (高さ×幅×長さ) |
186 mm×322 mm×68 mm |
| 重量 (バッテリーを含む) |
2.3 kg |
| 本体定格 |
IP40 保護定格適合、1 mm 以上の粒子と水滴から保護 |
| センサー・ヘッド定格 |
IP51 |
| 保証期間 |
2 年 |
| 自己診断通知 |
マイク・アレイに対処が必要か、アレイ・ヘルス・テストにより判定 |
| 対応言語 |
オランダ語、英語、フィンランド語、フランス語、ドイツ語、イタリア語、
日本語、韓国語、ポーランド語、ポルトガル語、ロシア語、簡体字中国語、
スペイン語、スウェーデン語、繁体字中国語 |
| RoHS 準拠 |
あり |
■安全性
| 安全に関する一般情報 |
IEC 61010-1 |
電磁両立性 (EMC)
国際規格 |
IEC 61326-1: ポータブル用機器の電磁環境 IEC 61326-2-2
CISPR 11: グループ 1、クラス A |
| 韓国 (KCC) |
クラス A 装置 (産業放送および通信) |
| 米国 (FCC) |
47 CFR 15 サブパート B。
本製品は 15.103 条項により免除機器と見なされます。 |
