●1台で電流検知（AC1～20A）と電圧検知（AC100/200V）が可能です。

●クランプ方式では不可能だった屋内配線用VVFケーブルに流れる交流電源（単相）の電流検知が可能となりました。

●被膜の上から押しあてるだけで検知可能の電圧電流検知センサーです。

■特長
●検知可能電線はVVF3ｘ2.0mm。アタッチメントを装着すれば、VVF2ｘ2.0mm、VVF2ｘ1.6mmも検知可能です。
●クランプ式では不可能だったVVFケーブルを被覆の上からでも電流検知が可能になりました。

●2線に流れる電流検知ができる
クランプ方式では不可能だった2線に流れる交流電流（単相）の電流検知が可能となりました。

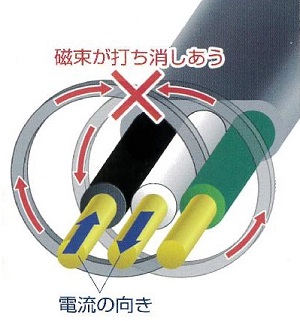

電流の向きが逆の場合、磁束の向きも逆になるため、2つの磁束が打ち消しあう関係になります。
クランプ方式では、磁束の総和を検出するため正確な計測ができません。


●シースの上からでも電流検知ができる
シースの上からでも電流検知ができますので、クランプ方式のように既に配線されている電線のシースを剥く必要もありません。


●電池残量が一目でわかる
起動直後、約1秒間電池残量を表示します。

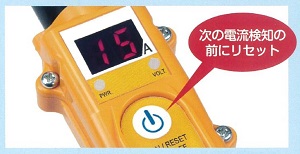

●ホールド機能を搭載
電流検知で表示された最大電流値は、そのまま保持されますので表示をのぞき込む必要はありません。


■各部名称＆機能



■外形図


■仕様

※１　CATⅢ：直接分電盤から電気を取り込む機器（固定設備）の一次側および分電盤からコンセントまでの電路。
※２　VVF2ｘ1.6ｍｍの場合は±3Aとなります。
注）2芯用アタッチメントは本体に付属しています。
