φ48.6単管に設置
ライフブロック、チェーンブロック、滑車などをスムーズに水平移動できます。
■用途&使い方
φ48.6単管に設置し、ライフブロックやチェーンブロック、滑車などを吊り下げてお使いください。
パイプの強度や支持点などをよく確認の上、ご使用ください。
■特長
エンプラ製滑車を採用。 スムーズに水平移動できます。
パイプに掛けて蝶ナットを締め付けるだけるだけで簡単に設置できます。
■取付例
■設置要領
(!)使用上のご注意
●水平に設置されたφ48.6×2.4 単管専用です。
●単管や単管を支持する部材、併用する機材や資材は十分な強度がある物を使用してください。
●単管は支持材の間隔が長いとたわみ易くなりますので、たわみに注意しながら使用してください。
●ご使用前に必ず取扱説明書をお読みください。

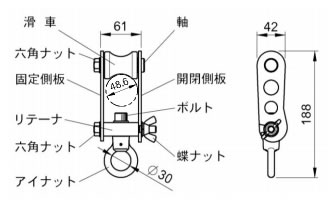

■各部の名称/主要寸法
■仕様
品番 |
材料 |
許容荷重kg |
質量g |
カートン入数 |
M2205TR-130KG |
滑車:樹脂(エンプラ)
上記以外:鉄 |
130 |
770 |
1 |
