圧縮用ロードセル

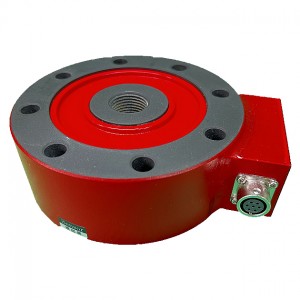

参考画像

圧縮用ロードセル

商品番号：WPCS-500K

販売価格：Mail

数量：



商品説明


●大容量、高精度の圧縮試験用のロードセル（WPCSシリーズ）

●大容量、高精度の引張、圧縮試験用のロードセル（WPUSシリーズ）

●特に曲げモーメントに強い為、疲労試験やワークの繰返し荷重試験などに最適


■共通仕様

品番WPCSシリーズWPUSシリーズ
定格容量5kN～500kN10kN～500kN
定格出力2mV/V±0.25％（10kN : 1.5mV/V）2mV/V±0.25％（10kN : 1.5mV/V）
非直線性0.1％R.O.0.1％R.O.
ヒステリシス0.1％R.O.0.1％R.O.
繰り返し性0.05％R.O.0.05％R.O.
推奨印加電圧10V10V
許容印加電圧15V15V
入出力抵抗350Ω±2％350Ω±2％
絶縁抵抗2000MΩ以上2000MΩ以上
温度補償範囲-10～+70℃-10～+70℃
許容温度範囲-20～+80℃-20～+80℃
温度による零点の影響±0.005％R.O./℃±0.005％R.O./℃
温度による出力の影響±0.005％R.O./℃±0.005％R.O./℃
許容過負荷150％R.C.150％R.C.
コードの長さ3m3m
先端形状Y端子Y端子


■寸法図


品番定格容量φA
（mm）		φB
（mm）		φC
（mm）		D
（2級ネジ）		E
（mm）		φF
（mm）		G
（mm）		H
（mm）		I
（mm）		J
（mm）		価格
WPCS-500K5kN1188236M18 P1.51008-φ9346（25）1￥Mail-
WPCS-1T10kN￥Mail-
WPCS-2T20kN￥Mail-
WPCS-5T50kN￥Mail-
WPCS-10T100kN1389448M24 P21168-φ11550￥Mail-
WPCS-20T200kN18212676M39 P21548-φ141060（28）￥Mail-
WPCS-50T500kN22615392M50 P219012-φ182590￥Mail-

商品名
圧縮用ロードセル
カタログ品番
WPCS-500K
価格
価格：Mail
数量



商品名
圧縮用ロードセル
カタログ品番
WPCS-1T
価格
価格：Mail
数量


商品名
圧縮用ロードセル
カタログ品番
WPCS-2T
価格
価格：Mail
数量


商品名
圧縮用ロードセル
カタログ品番
WPCS-5T
価格
価格：Mail
数量



商品名
圧縮用ロードセル
カタログ品番
WPCS-10T
価格
価格：Mail
数量


商品名
圧縮用ロードセル
カタログ品番
WPCS-20T
価格
価格：Mail
数量


商品名
圧縮用ロードセル
カタログ品番
WPCS-50T
価格
価格：Mail
数量





品番定格容量φA
（mm）		φB
（mm）		φC
（mm）		D
（2級ネジ）		E
（mm）		φF
（mm）		G
（mm）		H
（mm）		I
（mm）		J
（mm）		価格
WPUS-1T10KN1188236M18P1.51008-φ9346（-25）1￥Mail-
WPUS-2T20KN￥Mail-
WPUS-5T50KN1389448M24P21168-φ11550￥Mail-
WPUS-10T100KN18212676M39P21548-φ141060（28）
￥Mail-
WPUS-20T200KN22615392M50P219012-φ182590￥Mail-
WPUS-50T500KN310220138M76P22568-φ26351102￥Mail-
