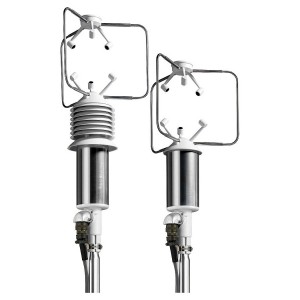

超音波センサによる3次元風向風速計で、風速、風向、U-V-Wによる風速要素、瞬間風速、音速、音響温度を測定します。また、方位に関する出力も得られます。
HD2003はHD2003.1の測定要素に加えて温度、相対湿度および大気圧の測定も可能です。
気象庁検定取得も可能（オプション）



■特長
●風向風速の測定要素を多様な測定単位で測定、
出力：風速、風向、U‐V‐W要素による風速、音速、音響温度
●付加的測定要素（MC35D-2003S のみ）
温度、相対湿度、大気圧
●測定範囲の異なる5要素をアナログ電圧または電流で出力（標準）。
●測定範囲の異なる追加12要素をアナログ電圧または電流で出力（オプションの拡張アナログ出力により）。
●5種類の通信インターフェース
RS232C、RS422、RS485Modbus-RTU、RS485マルチドロップおよび拡張アナログ出力用AoXndモード。
●デジタルデータ出力の出力レート設定が可能。
●すべての出力値に対する平均化インターバルが1～60秒または1～60分で任意に設定可能。
●生データ処理・評価アルゴリズムにより、風向風速測定値の精度±1％を実現。
●高速デジタルサンプリングモードによる50Hzデータ出力、または高速アナログデータサンプリング5Hzおよび20Hz。
●自己診断機能によるエラーチェックと報告。
●すべての測定要素と測定範囲において精度と信頼性が極めて高く、ユーザーによる付加的な校正は基本的に不要。
●フレキシビリティが高く、PCを介して様々な設定が簡単に行えるユーザー（初期設定）ソフト。
●RS232CまたはRS485によるユーザー設定のインターフェースおよびソフトウェアのアップグレード。
●内蔵コンパスによる磁北への方位調整可能。
●可動部がなく、メンテナンス、サービスコストが著しく低減可能。
●堅牢で信頼できる構造により、過酷な環境条件における長期使用にも適しています。
●優れた回路設計による低消費電力。
●ヒータ機能オプション
本体に内蔵されるヒータ機能により、超音波センサへの氷結・積雪を防ぎ、高精度の測定を保証します。
●オプションにてRS422通信用Full-Duplex4線出力可能。


■仕様

品番		MC35D-2003S	MC35D-20031S
測定出力要素	気象要素	風向、風速、音速、音響温度、U-V-W成分
		大気圧、温度、相対湿度	-
	方位調整	コンパス、磁気方位角による
	移動平均	1～60秒/1～60分
	超音波レート	60Hz
風速	測定単位	m/s、cm/s、km/h
	測定範囲	0～70m/s（252km/h）
	分解能	0.01m/s
	精度	±1％rdg
風向	測定範囲	水平：0～360° 鉛直：±60°
	分解能	0.1°
	精度	±1°
音速	測定範囲	300～380m/s
	分解能	0.01m/s
	精度	±1％rdg
音響温度	測定範囲	-40～＋60℃
	分解能	0.1℃
	精度	±1℃
コンパス	測定範囲	0～360°
	分解能	0.1°
	精度	±1°
温度	センサ	Pｔ100	-
	測定範囲	-40～+60℃	-
	分解能	0.1℃	-
	精度	±0.2℃±0.15％rdg	-
相対湿度	センサ	静電容量型	-
	測定範囲	5～98％RH	-
	分解能	0.1％RH	-
	精度	±2.5％RH（23℃にて）	-
大気圧	センサ	ピエゾ抵抗素子	-
	測定範囲	600～1100hPa	-
	分解能	0.1hPa	-
	精度	±0.4hPa（20℃にて）	-
	温度影響	±0.8hPa（-40～+60℃にて）	-
	長期安定性	1hPa（6ヵ月、20℃にて）	-
デジタル出力	測定データ	風向風速および方位のデジタルデータ列
		大気圧、温度、相対湿度	-
	通信	RS232C、RS422、RS485Modbus-RTU、 RS485マルチドロップおよびAoXndモード
	ボーレート	9600～115200ビット/秒
	出力レート	ノーマルモード（SLOW）：　1～3600秒 デジタル高速モード（FAST）：　50Hz 固定
アナログ出力	出力数	測定出力要素から5要素を選択出力 例①：U-V-W-音速－方位 例②：風速-水平-鉛直-音響温度－方位など
	出力信号	0～20mA、4～20mA、0～1V、0～5V、 0～10Vまたは1～5V　（ユーザー設定）
	分解能	最大14ビット
拡張アナログ 出力※1	出力数	最大12、全ての出力要素から選択
	出力信号	0～20mA、4～20mA、0～5V、0～10V
	分解能	最大14ビット
	出力レート	ノーマルモード（SLOW）：　1～3600秒 アナログ高速モード（FAST）：　5～20Hz、 ボーレートにより
供給電源	電圧	DC12～30V
	消費電力	＜2W　（代表値DC15Vにて110mA） ＜6W　（オプションヒータ付、環境温度-10℃以上）
ヒータ		ヒータは自動温度制御により、雨や雪による超音波センサの氷結、 センサ上の積雪を防ぎます。ご注文時にご指定下さい。

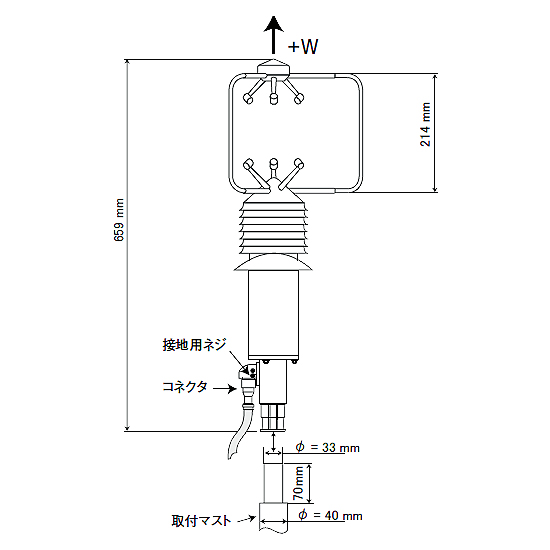

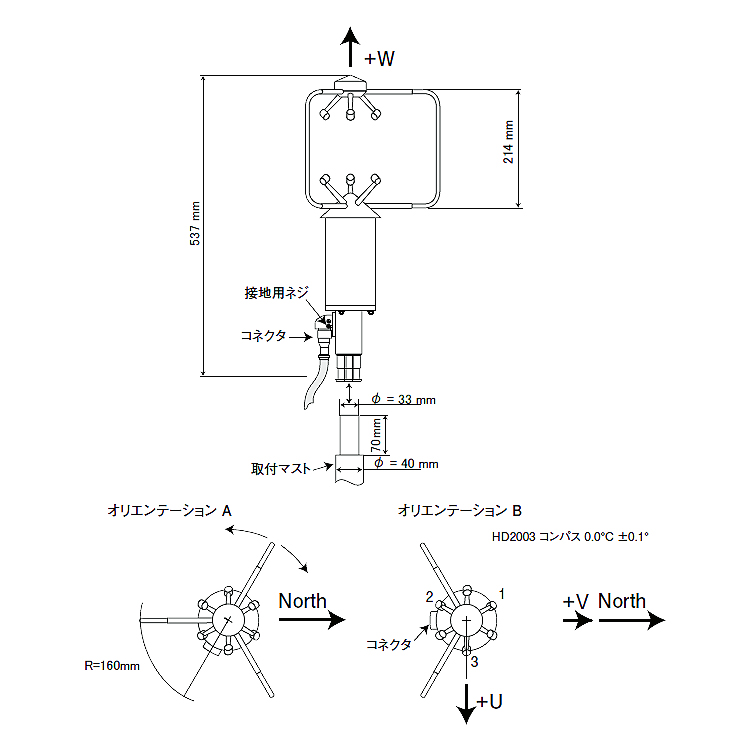

寸法図

※1：ご発注時指定により供給のICP DAS I-7024?モジュールにて




■オプション

品番	品名	備考?	No
MC35D-52-3DSシリーズ	温湿度計	詳細はこちら	?
MC8D-9008TRRSシリーズ	温湿度計	詳細はこちら	?
MC8UVA-02S	照度計	詳細はこちら	?
MC8UVB-02S	照度計	詳細はこちら	?
MC8PHOT-13NSシリーズ	照度計	詳細はこちら	?
MC8PYRA-13NSシリーズ	日射計	詳細はこちら	?
MC8PYRA-21NSシリーズ	日射計	詳細はこちら	?
MC8PIRG-12NSシリーズ	長波放射計	詳細はこちら	?
MC8D2013シリーズ	感雨計	詳細はこちら	?
MC8D-20133Dシリーズ	感雨計	詳細はこちら	?
MC35D-2003S-AC05	26極シールドケーブル（5m）	φ8mm×5m 防水コネクタ装備 片側切放し	?
MC35D-2003S-AC10	26極シールドケーブル（10m）	φ8mm×10m 防水コネクタ装備 片側切放し	?
MC35D-2003S-ACC	26極防水コネクタ		?
MC35D-2003S-ACRS	USBコネクタ	26極防水コネクタ付き ケーブル、DC12V入力	?
MC35D-2003S-AC7024CR	拡張アナログ出力用モジュール	※2	?
MC35D-2003S-AC7520CR	RS232C/RS485変換＆拡張 アナログモード用モジュール	?	?
MC35D-2003S-AC205M	USB/RS232C変換ケーブル	USBコネクタ： 9極雄コネクタ	?
MC35D-2003S-AC77	φ40mm用クランプ	?	①
MC35D-2003S-AC77C	φ40mm用2クロススリーブ	?	②
MC35D-2003S-AC214	φ40mm用クロスクランプ	φ16mm挿入穴×6付?	③
MC35D-2003S-AC217	センサ支持ロッド	φ16mm×L500mm	?
MC35D-2003S-AC71	マストキット（φ40mm×2m）	2分割、先端φ33mm?	④⑤⑥
MC35D-2003S-AC74	φ40mmマスト用気泡水準器付き クランプ	張りロッド3本付き?	⑦
MC35D-2003S-AC75	杭先付きφ40mmマスト用フランジ	?	⑧
MC35D-2003S-AC75K	マスト地面設置用キット	固定面φ2m	⑫⑭
MC35D-2003S-AC78	φ40mmマスト床固定用フランジ板	?	⑨
MC35D-2003S-AC78K	マスト床固定用キット	固定面φ2m	⑬⑭
MC35D-2003S-AC79K	日射計マストクランプ固定用キット	?	②⑮
MC35D-2003S-AC83	横取付用マスト（150cm）	?	⑩
MC35D-2003S-AC831	横取付用マスト（75cm）	?	?⑪
MC35D-2003S-AC85K	日射計マスト固定用キット （高さ調整可能）	?	⑮⑯⑰

※2：必要数（最大3）および設定内容をご注文時要指定
