合否判定やデータ保存ができる高機能型表面抵抗計
静電気対策用アイテムの品質の維持・管理に


RCJS/JIS/IEC/ANSI規格に沿った静電気対策アイテムの抵抗値測定ができます。
測定範囲は設備（導電性カラーマット等）から人体（リストストラップ等）まで幅広いアイテムに対応しています。
閾値が自在に設定できる合否判定機能付（LED点灯/ブザー発音）で、社内管理値や規格値など用途に合わせてご使用いただけます。
直感的に判断できるため現場作業者の方にも最適です。

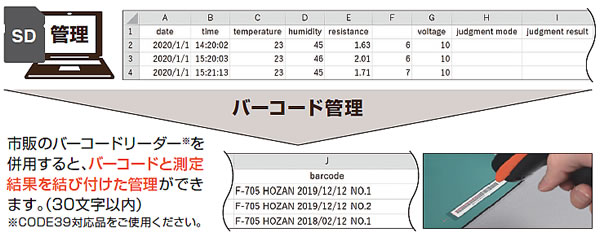

測定結果はSDカードに保存でき、出力端子から直接パソコンへ出力することも可能です※1。
また、市販のバーコードリーダーを接続することで、測定結果にバーコード情報を付加できます※2。
測定対象と測定結果の紐づけができ、現場管理者の方の手間を大幅軽減できます。
本体内部に温湿度計（校正不可/参考値）を内蔵しており、測定結果に自動付加されます。
2種類の測定モード切替機能付き。（ホールド/常時測定モード切替式）
ホールドモードでは、規格で定められた測定時間（15秒後）で測定値をホールドし、5秒後に自動OFFします。
※1 シリアル通信方式。メーカーWebサイトにてコマンド一覧をご用意しております。
PCでのソフト、接続ケーブルはご用意しておりません。ご自身でご準備ください。
※2 メーカーWebサイトにてバーコードの生成ページをご用意しております。


■タイプ

M1470FH-221T	M1470FH-2212T

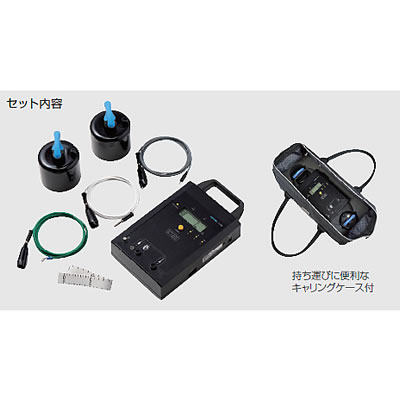

■M1470FH-221Tセット内容

■幅広い管理アイテムに対応
F-110 表面抵抗計 には電極・ワニグチクリップが付属するため、あらゆる管理アイテムにご使用いただけます。
測定・合否判定：合否判定はブザーとランプで通知します。
閾値は自在に設定でき、用途に応じて設定できます。

点間抵抗/表面抵抗測定	グラウンド可能接続点への抵抗
オプション品でより広い管理アイテムにも対応
別売のM1470FH-2215TとM1470FH-2216Tを併用	オプション品で履物・リストストラップにも対応します。	別売のM1470FH-2216Tを併用

■共通仕様

測定範囲	9.00×102Ω以上　2.00×1012Ω以下
判定機能範囲	閾値がPASS範囲内のときPASSランプ点灯（ブザー発音）、 範囲外のときFAILランプ点灯（ブザー発音なし） 閾値固定１（リストストラップ） PASS 7.50×105Ω≦R≦3.49×107Ω 閾値固定２（履物） PASS 1.00×105Ω≦R≦9.99×107Ω 閾値自在（閾値は最大3つまで保存可能） PASS（ 9.00×102Ω～9.99×1010Ω）≦R≦（9.00×102Ω～9.99×1010Ω）
印加電圧	10V（固定）/100V（固定）/10V・100V（自動切替） 自動切替 ：測定対象物が1.00×106Ω以上のとき…100V 　　　　　　 ：測定対象物が1.00×106Ω未満のとき…10V
確度	±10％（ただし、1.00×1011Ω以上は±20％） ※参考 RCJS-5-1 要求事項受け入れ試験で使用する装置　確度：±20％
電源	充電池内蔵 / DC12V（ACアダプター付属）
記録媒体	SD/SDHC/SDXC メモリーカード（最大128GB）
連続使用時間	約90分
外形寸法	本体：135（W）×68（H）×236（D）mm（突起部含まず） 電極：79mmφ×110mm（導電パット部63.5mmφ） キャリングケース：400（W）×200（H）×200（D）mm
総重量	6.4kg 本体：715g、電極：2.3kg（1個）
M1470FH-221T用 付属品	電極2個、接続コード（2m）3本、ワニグチクリップ3個、布尺（40cm）、SDカード、 ＡCアダプター（充電用）、キャリングケース付
M1470FH-2212T用 付属品	接続コード（2m）3本、ワニグチクリップ3個、SDカード、ＡCアダプター付

※測定物によっては別売電極が必要です。

品番	品名

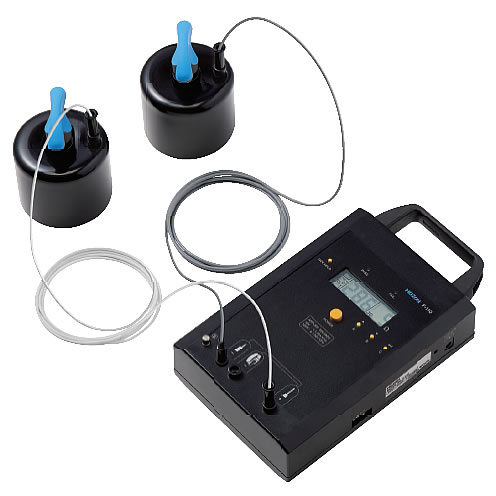

M1470FH-221T	デジタル表面抵抗計
M1470FH-221TAT	デジタル表面抵抗計（校正証明書付）
M1470FH-221CAT	校正料（校正証明書・成績表・チャート付）

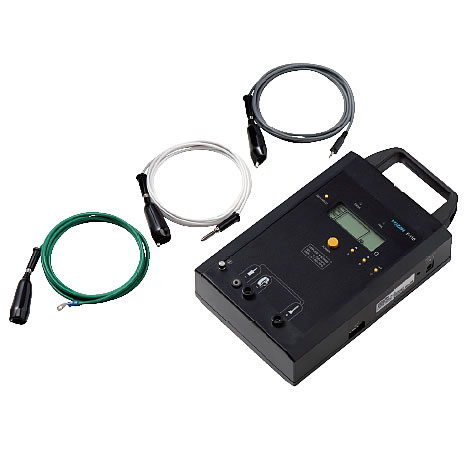

M1470FH-2212T	デジタル表面抵抗計(電極無)
M1470FH-2212TAT	デジタル表面抵抗計(電極無/校正証明書付)
M1470FH-2212CAT	校正料（校正証明書・成績表・チャート付）

■交換部品/ 別売部品

●M1470FH-212T／電極
重量：（2.3kg）


●M1470FH-2213T／接続コードセット



●M1470FH-2215T／履物用電極プレート
M1470FH-221T、M1470FH-2216Tと組み合わせることで静電気対策用履物の抵抗値測定が可能。
※人体用の電極（F-110-5）が必要です。
外形寸法：450（W）×37（H）×350（D）mm
重量：2.1kg
接続コード（2m）付

●M1470FH-2216T／人体用電極
F-110でのリストストラップや履物の
抵抗値測定に使用する人体用電極。
※ 履物の測定には履物用電極
（F-110-4）が必要です。
外形寸法：φ25mm×150mm
重量：110g
コード長：500mm



●M1470FH-2217T／導電性テープ
表面に静電気対策コーティングを施したテープ。
F-110を使って静電気対策アイテムのバーコード管理をする際、絶縁物であるバーコードラベルを露出させずに覆うことが出来ます。
メーカーWebサイトにてバーコードの生成ページをご用意しております。
幅：15mm
長さ：50m
厚さ：0.07mm
重量：80ｇ
ESD管理値：Rp ≦1×10８Ω以下
材質：PET
色：グレー（半透明）
