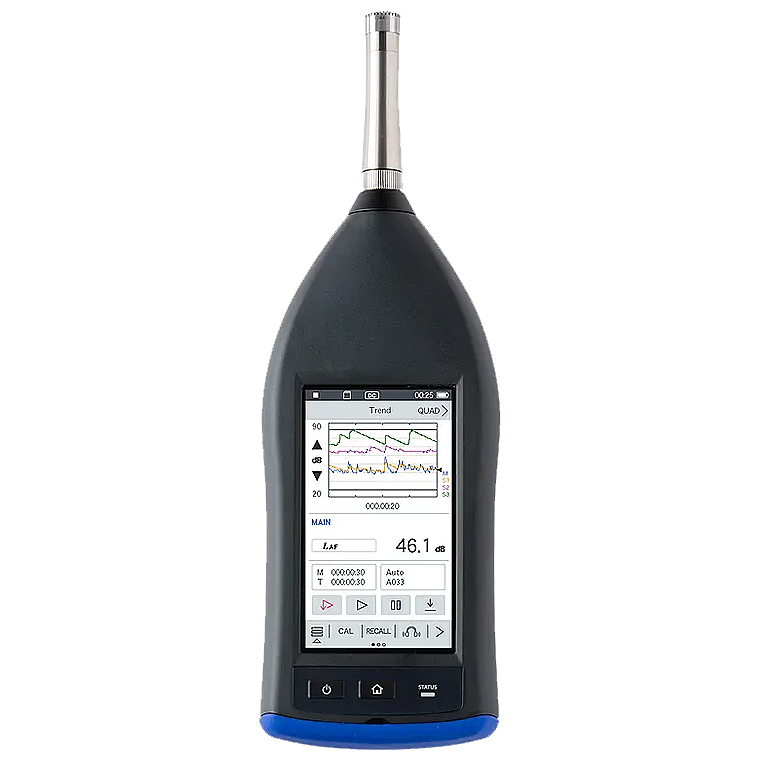

大型カラー液晶タッチパネルの採用により、操作を大幅に改善し、わかりやすく直感的な操作で計測を開始することができる騒音計です。
本来の騒音レベルの測定や演算を行うこと以外に、測定中に「音を聞きながら計測する」ということも可能です。音を聞くことで、対象物の状態を確認したり、音源探査、確実に録音できたかを確認できるようになりました。失敗の許されない測定現場で、安心・確実な計測を行うことができます。
当商品1台で、騒音測定、音の収録、周波数分析、異音の音源探査が可能となり、測定作業の効率を大幅に向上させることができます。
M7SLM-8311Nは高機能な環境騒音計測を行う方にオススメです。
超低周波音から可聴域を測定する方にオススメな広帯域タイプ「M7SLM-8611N」や、無響室などで、小さな音を測定する方にオススメの高感度タイプ「M7SLM-8811N」もございます。



■特長
●ハンドストラップ付属
測定使用時、本体落下を未然に防ぎます

●サイズダウン
前機種から、35%の小型化を実現。手の小さい方にも優しい設計、持ちやすさを追求したデザインです

●4.3インチカラー液晶
重ね書き表示も明快にできます。レンジオーバーを赤色で警告します

●集録スタートもタップ1つ
演算データやレコーディングが、スタート（自動メモリ保存用）を1タップすることにより開始されます

●リスニング機能搭載
マイク（騒音計）を音が大きく聞こえる方へ向けることで数値だけではなく、聞きながら音を実感できます

●長時間計測を実現
アルカリ電池使用時 約12時間、USBからの給電も可能です

●タッチパネルで直感的な操作
演算切替、レンジ切替、測定時間など表示をタップする事により変更が可能です

●ホームキーの搭載
ホームキーを押すと基本画面に戻ります

●キーロック機能
ホームキーを長押しでキーロックが可能です

●防風（ウィンド）スクリーン補正機能
防風スクリーンを使用して測定する場合、装着の影響を補正することができます

●日本語切替表示
日本語/英語 表示切替が可能です

●画面撮りに便利なキャプチャ機能
キャプチャした画像を出力することができます

●外部電源ON/OFF機能
装置に組込 外部電源と連動させ ON/OFF する場合、スイッチ切替で可能です

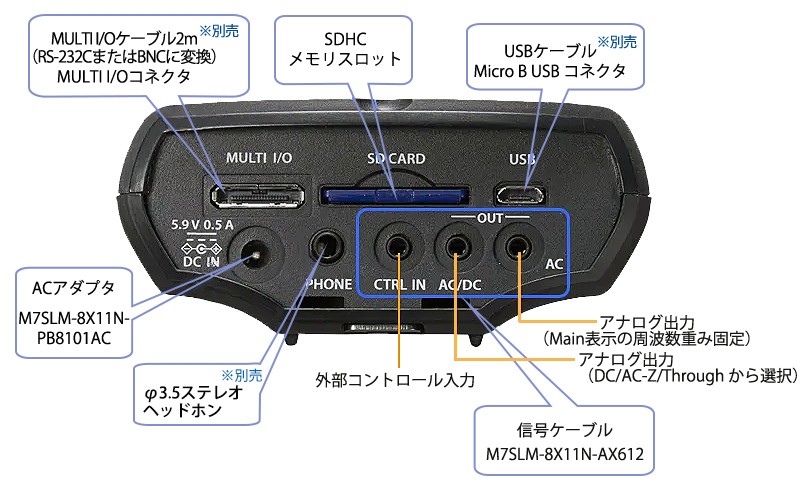

■インターフェイス



■標準機能＆オプション機能
【標準機能】
●SINGLEモード、DUALモード、QUADモード 表示
●リスニング機能（Phone出力）
●1/1 リアルタイムオクターブ分析機能
●校正履歴機能

【オプション機能】
●1/3 リアルタイムオクターブ分析機能
●FFT分析機能
●サウンドレコーディング機能
●オフライン分析機能
●レベル判定機能
●音質評価機能
●レベルシミュレータ機能
●超低周波音測定機能


■仕様

品番		M7SLM-8311N
計量法型式 承認番号※1		第TS225号 第TS224号
適合規格		JIS C 1509-1: 2017 クラス2 JIS C 1516: 2020 クラス2 IEC 61672-1：2013 Class 2 ANSI S1.4-2014/Part1 Class2
測定周波数範囲		10 Hz～8 kHz
測定レベル範囲 （JIS、IEC）		A: 23～138 dB C: 30～138 dB Z: 36～138 dB
自己雑音レベル		A: 17 dB 以下 C: 24 dB 以下 Z: 30 dB 以下
リニアリティレンジ		ワイドレンジ: 110 dB／ノーマルレンジ: 80 dB
レベルレンジ		20～130 dB(wide)/60～130 dB/50～120 dB/ 40～110 dB/30～100 dB/20～90 dB/10～80 dB
基準レンジ		50～120 dB
時間重み付け特性 例：LAF		F（速い）、S（遅い）、I（インパルス）、10 ms
周波数重み付け特性 例：LAF		A，C，Z 特性
測定項目		Lp、Leq、LE、Lmax、Lmin?Lpeak, LN（L5、L10、L50、L90、L95、Lhigh、Llow、 Lave.任意の2個のLN値）
サンプリング間隔		15.6 μs（Lp、 Leq、 LE、 Lmax、 Lmin、 Lpeak） 100 ms（LN）
測定時間		例：毎正時10分の繰り返し計測で24時間測定する場合、 M.T：10 min、P.T：1h、T.T：24h となる
計測時間 （Meas. Time）		手動(OFF) 任意設定：0.1～199時間59分59.9秒まで 分解能：0.1 sec
周期時間 （Period Time）		1分～24時間 まで 分解能：1 min
全測定時間 （Total Time）		0.1秒～999時間59分59.9秒まで 分解能：0.1 sec
スタート種類 （スタートモード）		マニュアルスタート、タイマースタート、カウントダウンスタート、 レベルスタート
表示機能 表示器		カラーバックライト付き 4.3 インチ液晶表示器 （タッチパネル対応）
デジタル表示		4 桁／分解能 0.1 dB ／表示周期 1 s
バーインジケータ		ワイドレンジ：表示範囲 100 dB ノーマルレンジ：表示範囲 70 dB
電池残量表示		4段階表示
オペレート モード	(オンライン) モード	標準：SLM-Single、Dual、Quad、Filter1/1、RTA1/1
		オプション：Filter1/3(M7SLM-8X11N-LA813F）、 RTA1/3(M7SLM-8X11N-LA813F)、 FFT（M7SLM-8X11N-LA814F)、 LSIM（M7SLM-8X11N-LA818F） ※「SQE定常音(M7SLM-8X11N-LA819AF)」オプ ション不可。
	オフライン モード※2	標準：SLM-Single、Dual、Quad、Filter1/1、RTA1/1
		オプション：Filter1/3（M7SLM-8X11N-LA813F)、 RTA1/3（M7SLM-8X11N-LA813F）、 FFT（M7SLM-8X11N-LA814F） ※ LSIM（M7SLM-8X11N-LA818F）、SQE 定常音（M7SLM- 8X11N-LA819AF）は、Ver4.0以降にて対応。
重ね書き 表示 (Overlay)	重ね書き表示	標準：RTA1/1
		オプション：RTA1/3（M7SLM-8X11N-LA813F）
	暗騒音補正 表示	標準：RTA1/1
		オプション：RTA1/3（M7SLM-8X11N-LA813F）
メモリ機能		SD/SDHCカード内に保存 （ SDHCカード 32 GBまで使用可能）
メモリモード		MANUAL（CSVファイル）、AUTO（瞬時値、演算値、CSVファイル） LOGGING（瞬時値 10 ms or 100 ms、CSVファイル） RECORD（WAVEファイル:64 kHzサンプリング）※2
パネルコンディションメモリ		内蔵メモリ および SD/SDHCカード （内部メモリ： 任意書換え 5個、EZコンディション5個、 電源OFF時のコンディション1個） （SD/SDHC： 個数は、SD/SDHCカード容量による）
簡易測定モード		5モード （EZ1:LAeq+LCpeak、EZ2:Record、EZ3:Logging 100 ms、 EZ4:NC、EZ5）
時計機能		内蔵（年／月／日／および時：分） 連続動作時間：約1年（充電時間：完全放電状態から24時間）
校正履歴機能		内蔵メモリ（保存点数：約100点） 内容（校正値、調整用VR位置、 使用した音響校正器/内部基準信号、校正日時）
レジューム機能		内蔵メモリに測定コンディションを保存
校正	基準信号	（(外部機器接続時のための出力） 内部発信器による電気的校正（1 kHz 正弦波） ノーマルレンジ：フルスケールの-6 dB ワイドレンジ時フルスケールの-16 dB
	推奨校正器	M7SLM-8X11N-SC3711 M7SLM-8X11N-SC3611A M7SLM-8X11N-SC3231A
出力/入力	Phone出力 (ヘッドホン 出力)	実音、または収録音（再生音） 1/1オクターブFilter（標準機能）、 1/3オクターブFilterモード（M7SLM-8X11N-LA813F）使用時は、 選択された1バンドの実音、または収録音（再生音）。 レベルシミュレータ（LSIM：M7SLM-8X11N-LA818F）の「UD」選択時 はレベル編集音、「AP」選択時は実音 最大出力：0.03 mW（ 63 Ω：1 kHzにて） コネクター：ステレオΦ3.5
	AC 出力	A/C/Zのいずれかを画面（Main）に連動して出力
	AC 出力レベル	出力レベル：0.707 Vrms±5 %（ノーマルレンジ）、 2.236 Vrms±5 %（ワイドレンジ） レンジフルスケール入力、1 MΩ 負荷時 歪率（レンジフルスケール）：0.2 %以下、 負荷抵抗 ：10 kΩ以上、 オフセット電圧：±30 mV以内、 出力インピーダンス ：50 Ω±2 %
	AC/DC 出力	DC、AC-Z、Through の切り替え
	DC出力レベル	2.5 V±20 mV（ノーマルレンジ、ワイドレンジ） レンジフルスケール入力,1 MΩ 負荷時 スケールファクター：0.25 V±10 mV/10 dB、 負荷抵抗：10 kΩ以上、 出力インピーダンス ：50 Ω±2 %
	AC-Z出力 レベル	出力レベル：0.707 Vrms 5 ％ （ノーマルレンジ）、 2.236 Vrms±5 ％ （ワイドレンジ） レンジフルスケール入力,1 MΩ 負荷時、 歪率（レンジフルスケール）：0.2 %以下、 負荷抵抗 ：10 kΩ以上、 オフセット電圧：±30 mV以内 出力インピーダンス ：50 Ω±2 %
	Through 出力レベル	0.707 Vrms± 5 %（ノーマルレンジ、ワイドレンジ） フルスケール入力,1 MΩ 負荷時 歪率：0.2 %以内出力
	外部 コントロール 入力	動作：リセットしてスタート コントロール電圧：無電圧接点入力 入力パルス幅：200 ms以上 絶対最大入力電圧：24.0 V
	レベル判定 出力※3	オープンコレクタ（出力耐電圧：DC+24 V以下、 シンク電流：20 mA以下） 出力ケーブル（MULTI I/O - BNCコネクター2 m）付属
	レベル判定 比較対象	SLMモード （Main：Lp）、 Filter 1/1,1/3（Main(BP)：Lp）、 RTA1/1,1/3（AP1：Lp）、 FFT（OVERALL：Instant）
インタフェース	RS-232C	転送速度：9600,115200 bps、 MULTI I/Oケーブル（別売）
	USB	Ver2.0：USBハイスピード準拠 USB接続用ケーブル：USB(A)オスーマイクロUSB(B) オス（別売） 機能：コマンド制御、もしくは マスストレージ※4
	外部メモリ	SD/SDHCメモリカード、最大容量 SDHC 32 GB※5
適合延長ケーブル (マイクロホン延長)※6		M7SLM-8X11N-AG05Mシリーズ （CE対応は 30 m以内） 最大延長：103 m 5 mを超えるケーブル延長は、補正機能有り。
電源		単3形（アルカリ乾電池またはNi-MH二次電池）4本
		USBバスパワー （動作入力電圧範囲：DC 4.75～5.25 V）
		ACアダプター（M7SLM-8X11N-PB8101） （AC消費電力 AC100 V時、約7VA）
外部電源動作機能		ACアダプターからの電源供給と連動して本体の電源操作を行う機能。 （外部電源起動モードは、電池では動作しない設定です） 電池ボックス内のスイッチで切り替えが可能（標準機能）
防風スクリーン補正機能		防風スクリーン「防風スクリーン(Φ70) 全天候防風スクリーン(M7SLM-8X11N-LA1318AWS)」の影響を 補正する機能。
電池寿命※7 （連続使用）		アルカリ乾電池LR6：約12時間 Ni-MH二次電池：約12時間
使用範囲	温度	-10～50℃
	湿度	20%～90%RH
保存範囲	温度	-20～60℃
	湿度	10～90%RH（ただし結露のないこと）
寸法（W×H×D）		約90×279×42mm
質量		約 540 g（電池含む）
付属品		AC アダプター（M7SLM-8X11N-PB8101AC）※8、 信号ケーブル（M7SLM-8X11N-AX612）、 防風スクリーン（φ70 mm）、ハンドストラップ、 単3形アルカリ乾電池4本、SDHCメモリカード(16G)、 キャリングケース（ショルダーベルト含む）、 取扱説明書（CD版）、セットアップガイド

※1：計量法（令和3年施行）
※2：M7SLM-8X11N-LA815Fが必要です。
※3：オプション機能（M7SLM-8X11N-LA816F）
※4ファームウェア Ver.2.0 以降にて対応
※5：SDメモリ機能をご使用になる場合には、推奨SDカードをご使用ください。
※6：ここに記載されたケーブル延長距離は、それぞれ当社指定の専用ケーブルを用いた場合です。
※7：操作Mode、メモリMode、バックライトにより使用時間が異なります。
※8：海外仕様のコンセントケーブルは別途お問い合わせください。



■オプション

M7SLM-8X11N-SC3711	M7SLM-8X11N-SC3611A
M7SLM-8X11N-SC3231A	M7SLM-8X11N-PB8101AC
M7SLM-8X11N-LA1318AWS	M7SLM-8X11N-AG05M
M7SLM-8X11N-P5MIF	M7SLM-8X11N-AX612

品番	品名	備考
M7SLM-8X11N-LA813F	1/3リアルタイムオクターブ分析機能	詳細はこちら
M7SLM-8X11N-LA814F	FFT分析機能
M7SLM-8X11N-LA815F	サウンドレコーディング機能
M7SLM-8X11N-LA816F	レベル判定機能
M7SLM-8X11N-LA818F	レベルシミュレーター機能
M7SLM-8X11N-LA819AF	音質評価機能
M7SLM-8X11N-LA810F	超低周波音測定機能

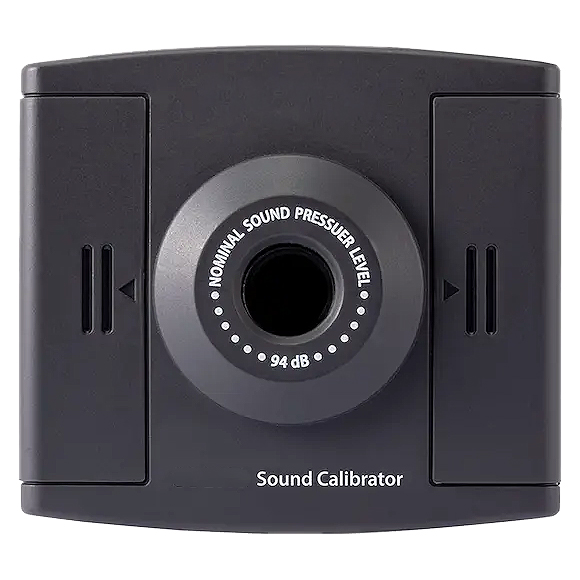

M7SLM-8X11N-SC3711	音響校正器（音圧レベル94dB）クラス1	詳細はこちら

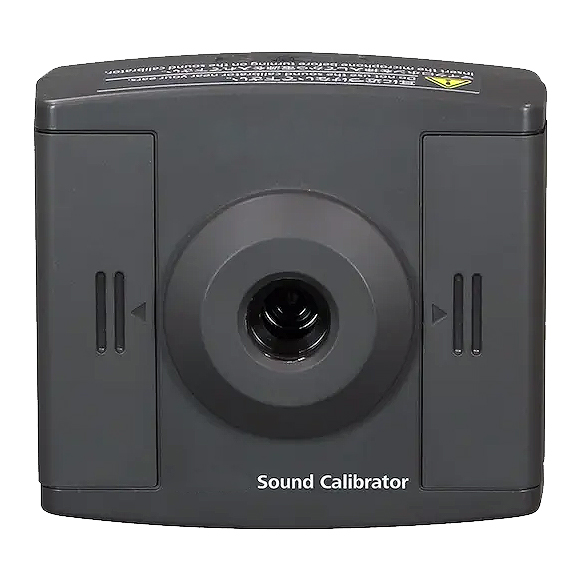

M7SLM-8X11N-SC3611A	音響校正器（音圧レベル114dB）クラス1

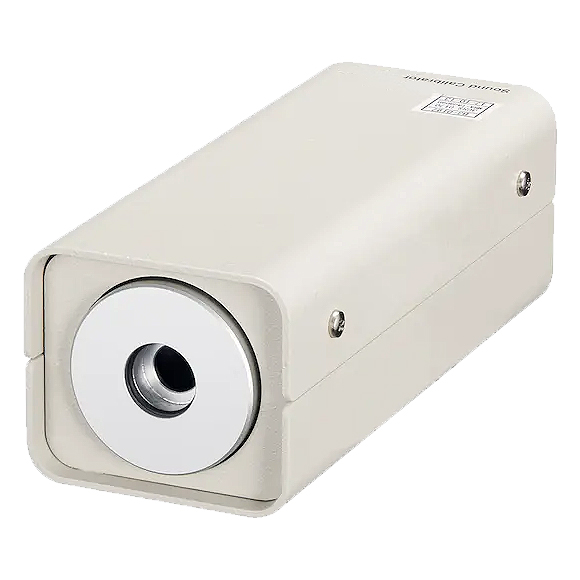

M7SLM-8X11N-SC3231A	音響校正器（音圧レベル94dB）クラス2
M7SLM-8X11N-UM1	取扱説明書（製本）基本操作編	標準付属品の CDデータの 製本版
M7SLM-8X11N-UM2	取扱説明書（製本）技術解説編
M7SLM-8X11N-UM3	取扱説明書（製本）インターフェース編
M7SLM-8X11N-UM4	取扱説明書（製本）オプション編
M7SLM-8X11N-L100TP	三脚（全高1543mm）	縮長：417mm H170～1543mm 980g

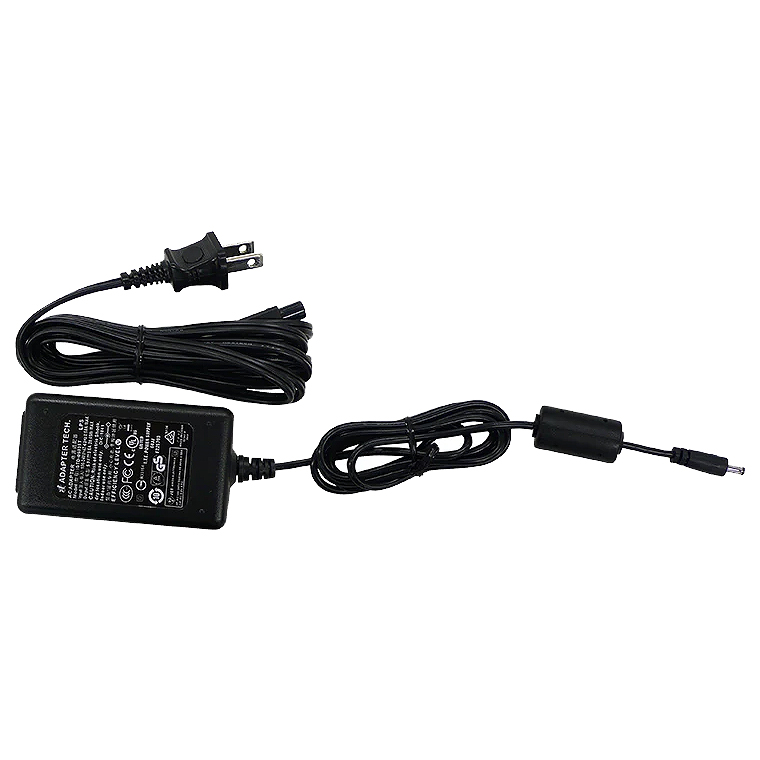

M7SLM-8X11N-PB8101AC	ACアダプター	付属品
M7SLM-8X11N-LA1312WS	防風スクリーン	付属品

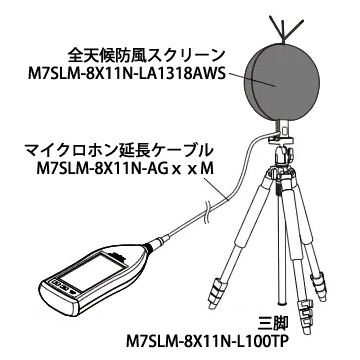

M7SLM-8X11N-LA1318AWS	全天候防風スクリーン	φ200mm

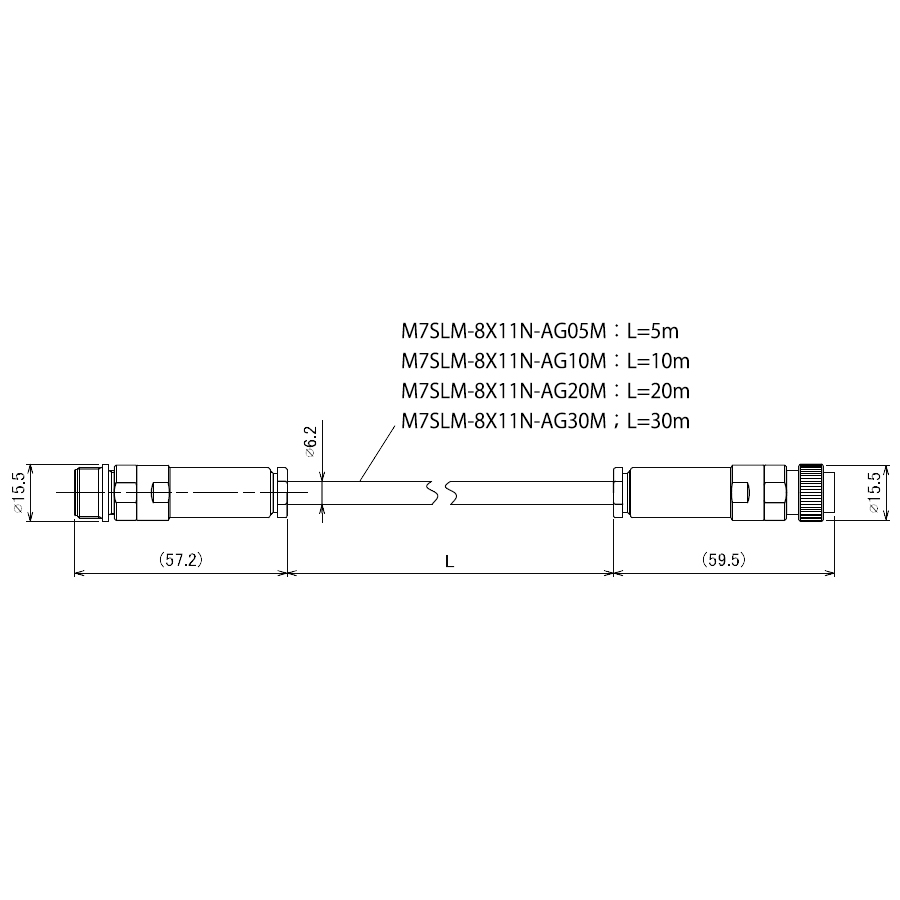

M7SLM-8X11N-AG05M	マイクロホン延長ケーブル（5m）	マイクロホンホルダー 付属
M7SLM-8X11N-AG10M	マイクロホン延長ケーブル（10m
M7SLM-8X11N-AG20M	マイクロホン延長ケーブル（20m）
M7SLM-8X11N-AG30M	マイクロホン延長ケーブル（30m）

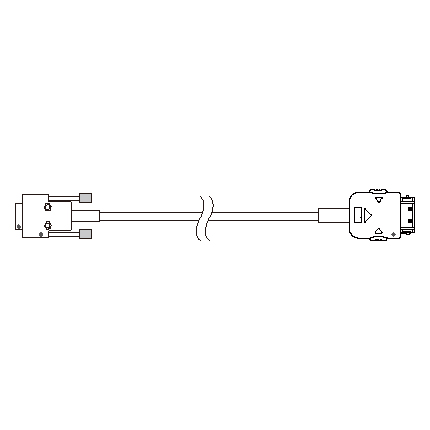

M7SLM-8X11N-P5MIF	MULTI I/Oケーブル（2m）	PC側：D-sub9ピン

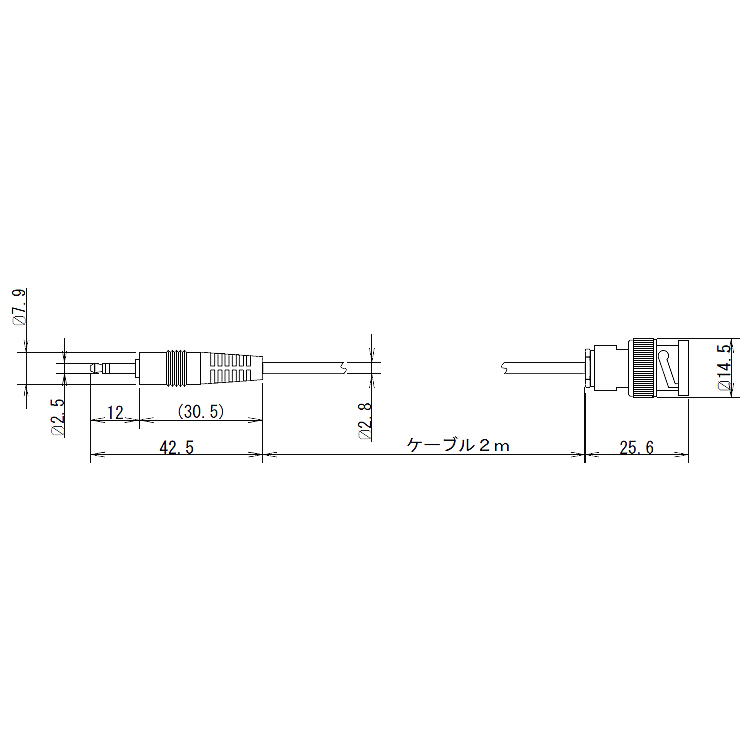

M7SLM-8X11N-AX612	アナログ信号ケーブル	付属品

※「マイクロホン延長ケーブル」を使用する場合は延長補正モードをご使用ください。
